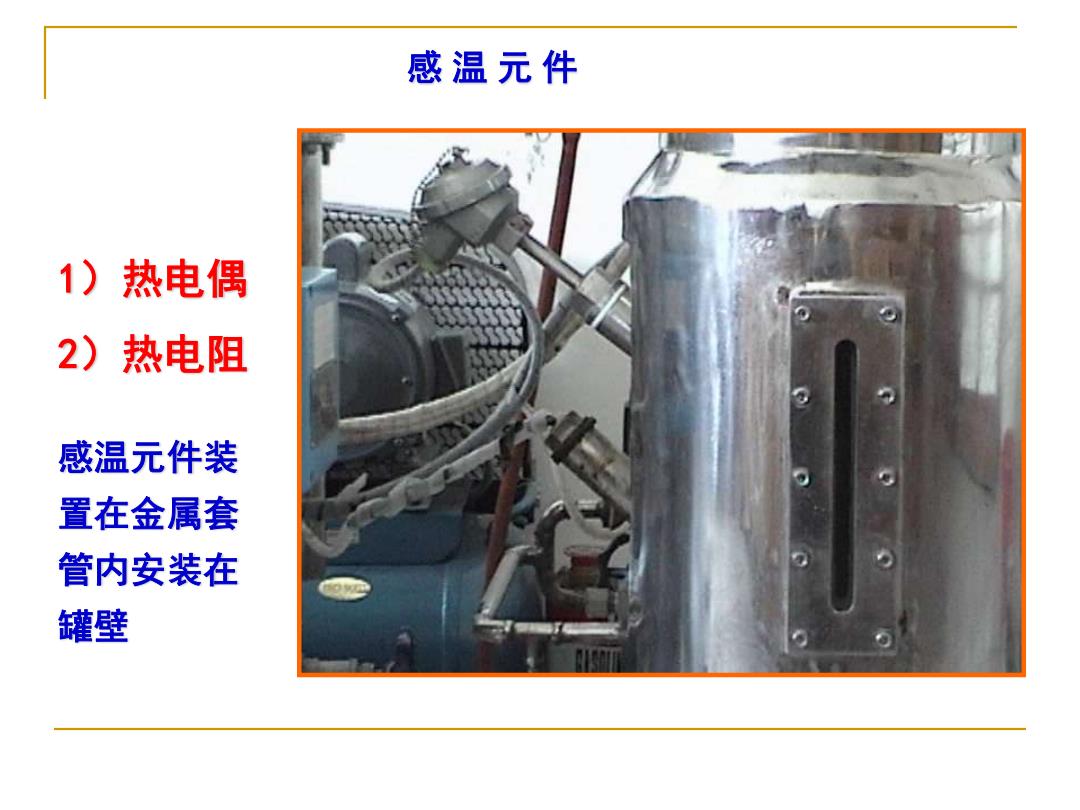

感温元件 1)热电偶 2)热电阻 感温元件装 置在金属套 管内安装在 罐壁
感 温 元 件 1）热电偶 2）热电阻 感温元件装 置在金属套 管内安装在 罐壁
热电偶 工作原理： 两种不同成分的导体A和B两端接合成回路，当接合点 1和2的温度不同时，在回路中就会产生电动势，这种现象 称为热电效应，这种电动势称为热电势。 热电偶就是利用这种原理进行温度测量的，其中，直 接用做测量介质温度的一端叫做工作端（测量端)，另一 端叫做冷端（亦称作补偿端)。冷端与显示仪表连接。 热电偶实际上是一种能量转换器，它将热能转换为电能，用 所产生的热电势测量温度
工作原理： 两种不同成分的导体A和B两端接合成回路，当接合点 1和2的温度不同时，在回路中就会产生电动势，这种现象 称为热电效应，这种电动势称为热电势。 热电偶就是利用这种原理进行温度测量的，其中，直 接用做测量介质温度的一端叫做工作端（测量端），另一 端叫做冷端（亦称作补偿端）。冷端与显示仪表连接。 热电偶实际上是一种能量转换器，它将热能转换为电能，用 所产生的热电势测量温度。 热电偶
To B 图 12-1 热电效应(T>To)
导线 热电偶
热电偶 导线
热电阻 工作原理： 电阻线中的金属丝在不同的温度有不同的电阻，根据 这条热电阻线的电阻变化可以求出被测物体的即时温度。 常用热电阻： >铂电阻精度高，性能可靠，但价格贵 >铜电阻-50℃-150℃线性响应较好，价低
工作原理： 电阻线中的金属丝在不同的温度有不同的电阻，根据 这条热电阻线的电阻变化可以求出被测物体的即时温度。 热电阻 常用热电阻： ➢铂电阻 精度高，性能可靠，但价格贵 ➢铜电阻 -50℃ -150℃线性响应较好，价低
