7.2集成555定时器 2.555定时器的工作原理 Vcc电源 RD复位 (1)4脚为复位输入 (8) (4) 端(RD),当Rp 为低电平时，不 管其他输入端的 2/3Vcc (6) 状态如何，输出 高电平触发端 U为低电平。 (2)5脚为电压控制 1/3V (2) 端，当其悬空时， 低电平触发端 比较器C,和C,的 5k 比较电压分别为 23Vcc和1/3Vc 放电端 机电学院电气工程系 上一页下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 C C & & & 1 R S T G 5k 5k 5k 1 2 V R CC D I1 D (1) (7) (2) (6) (5) (8) (4) (3) 电源 复位 高电平触发端 控制端 低电平触发端 放电端 U I2 U IC U U U o U R1 U R2 Q Q U o 2．555定时器的工作原理 1/3VCC 2/3VCC （1）4脚为复位输入 端（ RD ），当RD 为低电平时，不 管其他输入端的 状态如何，输出 Uo为低电平。 （2）5脚为电压控制 端，当其悬空时， 比较器C1和C2的 比较电压分别为 2/3VCC 和1/3VCC 。 7.2 集成555定时器

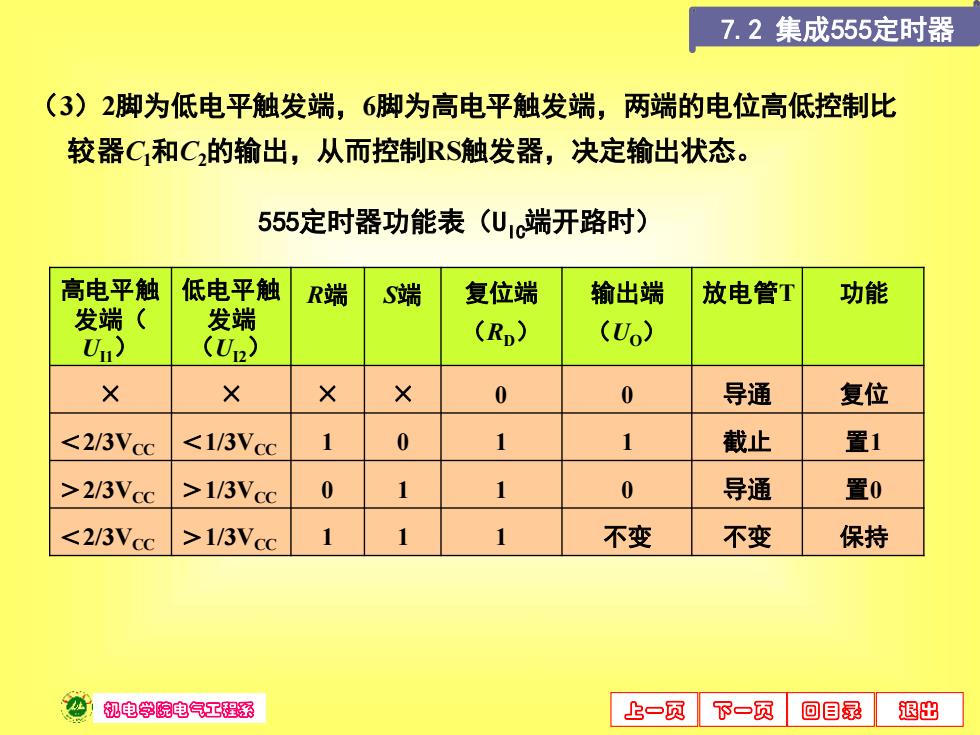

7.2集成555定时器 (3)2脚为低电平触发端，6脚为高电平触发端，两端的电位高低控制比 较器C和C的输出，从而控制RS触发器，决定输出状态。 555定时器功能表(U1端开路时) 高电平触 低电平触 R端 S端 复位端 输出端 放电管T 功能 发端( 发端 Un) (Up) (Rp) (Uo) X × × 0 0 导通 复位 <2/3Vcc <1/3Vcc 1 0 截止 置1 >2/3Vcc >1/3Vcc 0 1 1 0 导通 置0 <2/3Vcc >1/3Vcc 1 不变 不变 保持 机电学院电气工程系 上一页 下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 （3）2脚为低电平触发端，6脚为高电平触发端，两端的电位高低控制比 较器C1和C2的输出，从而控制RS触发器，决定输出状态。 555定时器功能表（UIC端开路时） 高电平触 发端（ UI1） 低电平触 发端 （UI2） R端 S端 复位端 （RD） 输出端 （UO） 放电管T 功能 × × × × 0 0 导通 复位 ＜2/3VCC ＜1/3VCC 1 0 1 1 截止 置1 ＞2/3VCC ＞1/3VCC 0 1 1 0 导通 置0 ＜2/3VCC ＞1/3VCC 1 1 1 不变 不变 保持 7.2 集成555定时器

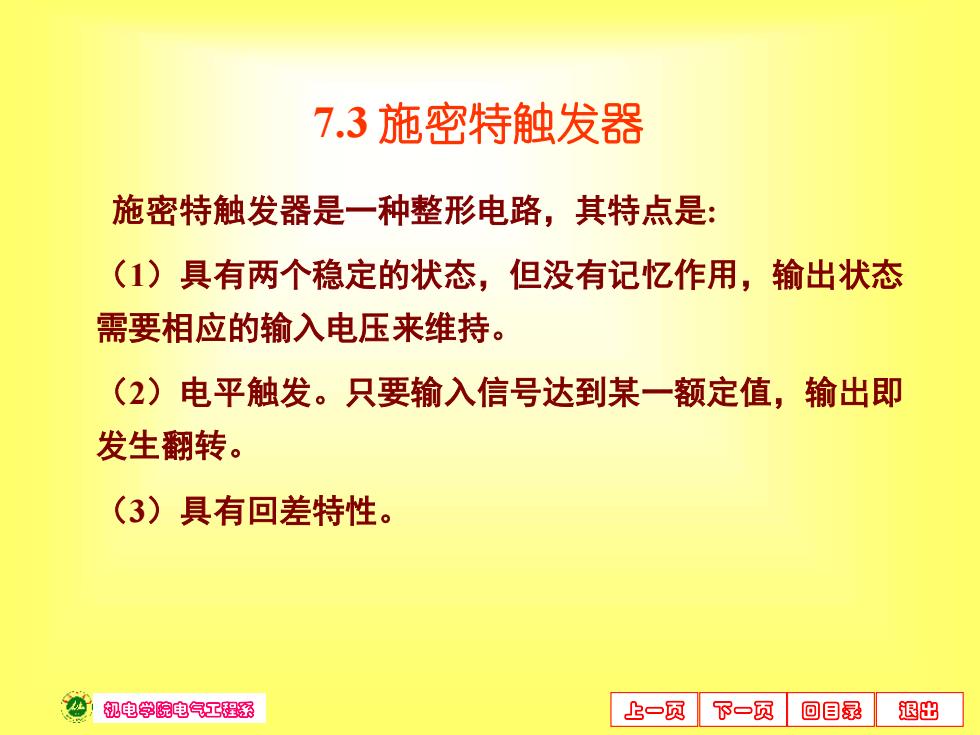

7.3施密特触发器 施密特触发器是一种整形电路，其特点是： (1)具有两个稳定的状态，但没有记忆作用，输出状态 需要相应的输入电压来维持。 (2)电平触发。只要输入信号达到某一额定值，输出即 发生翻转。 (3)具有回差特性。 机电学院电气工 上一页下一页回目最 退出
机电学院电气工程系 上一页 下一页 回目录 退出 7.3 施密特触发器 施密特触发器是一种整形电路，其特点是: （1）具有两个稳定的状态，但没有记忆作用，输出状态 需要相应的输入电压来维持。 （2）电平触发。只要输入信号达到某一额定值，输出即 发生翻转。 （3）具有回差特性

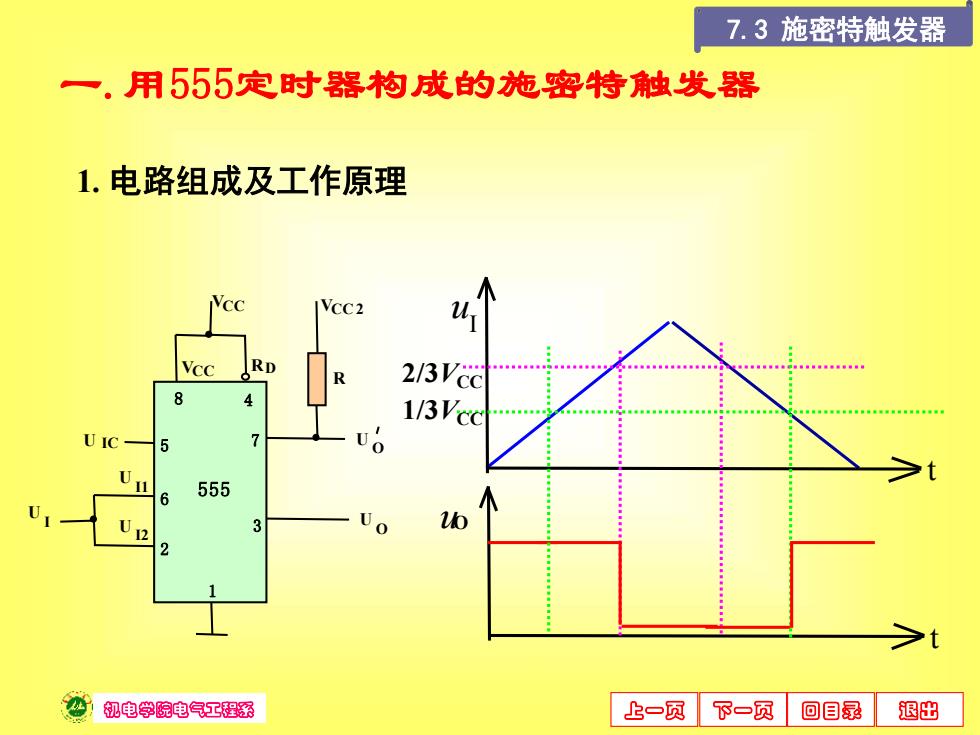

7.3施密特触发器 一.用555定时器构成的施密特触发器 1.电路组成及工作原理 VCC2 u, VCC RD 2/3' 4 1/3Vcc 10非84n非4： UIC 5 0 U 6 555 12 0 2 机电学院电气工程系 上-页 下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 u I t uO t 2/3VCC 1/3VCC 1. 电路组成及工作原理 1 2 6 5 VCC RD 555 3 7 8 4 VCC VCC 2 R U IC I1 U I2 I U U O U O U 一 .用555定时器构成的施密特触发器 7.3 施密特触发器

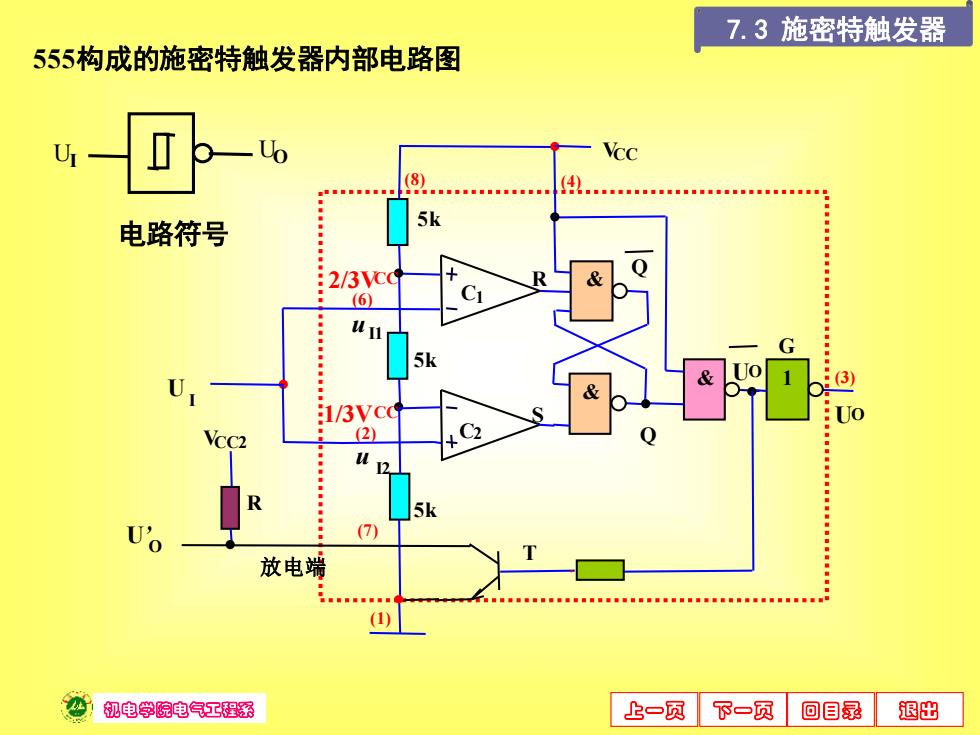

7.3施密特触发器 555构成的施密特触发器内部电路图 Vcc (8) 5k 电路符号 23v (6) 5k 3 (2) 2 (7) 0 放电端 (1) 机电学院电气工程系 上一页下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 电路符号 UI UO C U 5k S 1 (2) 2/3V (7) (6) u & 放电端 I1 (3) G V & u O CC (4) T CC C I2 (8) 5k 5k 2 CC R (1) & 1 1/3V V O R U I U’ CC2 UO Q Q 555构成的施密特触发器内部电路图 7.3 施密特触发器
