1.1数字电路的基本概念 一、模拟信号与数字信号 1.模拟量与数字量 模拟信号一时间连续数值也连续的信号。如速度、压 力、温度等。 数字信号一在时间上和数值上均是离散的。如电子表 的秒信号，生产线上记录零件个数的计数信号等。 自然界中存在的模拟量远远多于数字量！ 机电学院电气工程系 上一页下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 1.1 数字电路的基本概念 一、模拟信号与数字信号 1.模拟量与数字量 模拟信号——时间连续数值也连续的信号。如速度、压 力、温度等。 数字信号——在时间上和数值上均是离散的。如电子表 的秒信号，生产线上记录零件个数的计数信号等。 自然界中存在的模拟量远远多于数字量!

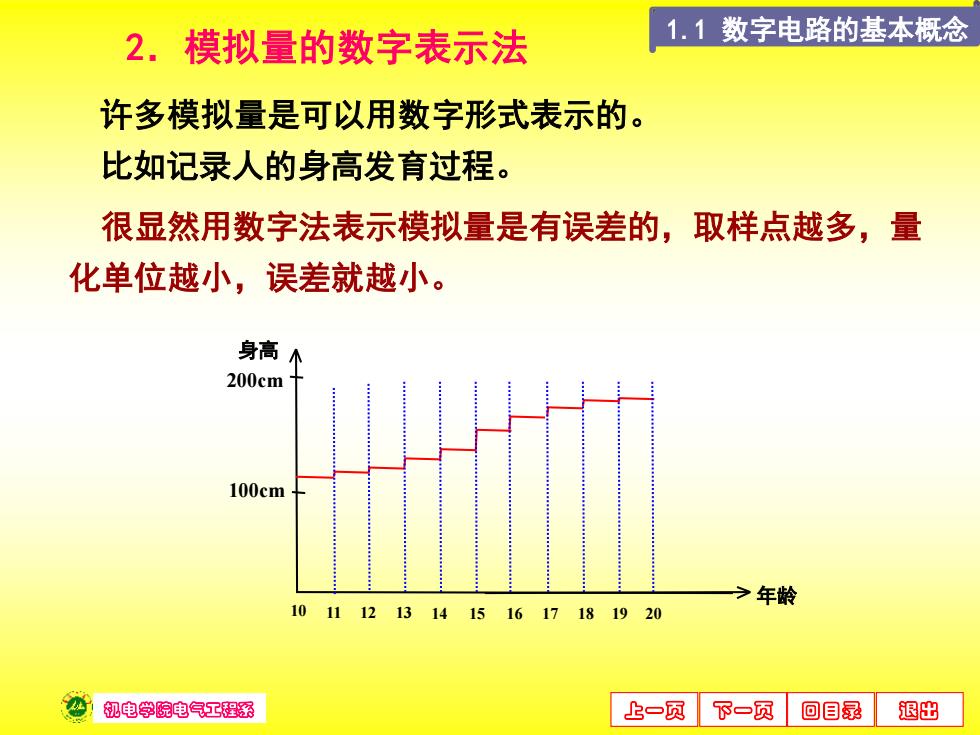

2.模拟量的数字表示法 1.1数字电路的基本概念 许多模拟量是可以用数字形式表示的。 比如记录人的身高发育过程。 很显然用数字法表示模拟量是有误差的，取样点越多，量 化单位越小，误差就越小。 身高不 200cm 100cm 今年龄 10 11 121314151617181920 机电学院电气工程系 上一页 下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 许多模拟量是可以用数字形式表示的。 比如记录人的身高发育过程。 2．模拟量的数字表示法 1.1 数字电路的基本概念 很显然用数字法表示模拟量是有误差的，取样点越多，量 化单位越小，误差就越小。 10 11 12 13 14 15 16 17 18 19 20 身高 年龄 100cm 200cm
1.1数字电路的基本概念 3.模拟信号与数字信号 表示模拟量的电信号 称为模拟信号。典型 的模拟信号是正弦波 信号。 表示数字量的电信号称 为数字信号。在电路中， 数字信号往往表现为突 变的电压或电流。 机电学院电气工程系 上一页下-页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 3．模拟信号与数字信号 表示模拟量的电信号 称为模拟信号。典型 的模拟信号是正弦波 信号。 0 t / s U / V 表示数字量的电信号称 为数字信号。在电路中， 数字信号往往表现为突 变的电压或电流。 t / s 0 U / V 5 1.1 数字电路的基本概念
