数字电子技术Digital Eleetronics Technolo 第六章时序逻辑电路 名阿子大学《数字电子技术》保程组 电 活：0993-2057237 电子邮箱：rl mac@shzu.edu.cn 机电学院电气工程系 上一页下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 第六章 时序逻辑电路 数字电子技术Digital Electronics Technology 石河子大学《数字电子技术》课程组 电 话：0993-2057237 电子邮箱：rl_mac@shzu.edu.cn
6.1时序逻辑电路的基本概念 6.2时序逻辑电路的一般分析方法 6.3计数器 6.4寄存器 6.5时序逻辑电路的设计方法 6.6时序逻辑电路的VHDL描述 机电学院电气工程系 上一页下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 6.4 寄存器 6.2 时序逻辑电路的一般分析方法 6.3 计数器 6.5 时序逻辑电路的设计方法 6.1 时序逻辑电路的基本概念 6.6 时序逻辑电路的VHDL描述
6.1时序逻辑电路的基本概念 一、时序逻辑电路的结构及特点 时序逻辑电路一任何一个时刻的输出状态不仅取决于当时的 输入信号，还与电路的原状态有关。 时序电路的特点：（1)含有记忆元件（最常用的是触发器）。 (2)具有反馈通道。 输入1 输出 信号ǚ 组合电路 Z信号 触发器 触发器 触发器 : 输出信号 电路 输入信号 CP 机电学院电气工程系 上一页 下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 6.1 时序逻辑电路的基本概念 一、 时序逻辑电路的结构及特点 时序逻辑电路————任何一个时刻的输出状态不仅取决于当时的 输入信号，还与电路的原状态有关。 时序电路的特点：（1）含有记忆元件（最常用的是触发器）。 （2）具有反馈通道。 组合电路 触发器 电路 X1 Xi Z1 Zj Q 1 Q m D1 Dm . . . . 输入 信号 信号 输出 触发器 触发器 输入信号 输出信号 CP
6.2时序逻辑电路的一般分析方法 一、分析时序逻辑电路的一般步骤 1.由逻辑图写出下列各逻辑方程式： （1)各触发器的时钟方程。 (2)时序电路的输出方程。 (3)各触发器的驱动方程。 2.将驱动方程代入相应触发器的特性方程，求得时序逻辑电路的状 态方程。 3.根据状态方程和输出方程，列出该时序电路的状态表，画出状态 图或时序图。 4.根据电路的状态表或状态图说明给定时序逻辑电路的逻辑功能。 机电学院电气工程系 上一页下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 6.2 时序逻辑电路的一般分析方法 一、分析时序逻辑电路的一般步骤 1．由逻辑图写出下列各逻辑方程式： （1）各触发器的时钟方程。 （2）时序电路的输出方程。 （3）各触发器的驱动方程。 2．将驱动方程代入相应触发器的特性方程，求得时序逻辑电路的状 态方程。 3．根据状态方程和输出方程，列出该时序电路的状态表，画出状态 图或时序图。 4．根据电路的状态表或状态图说明给定时序逻辑电路的逻辑功能

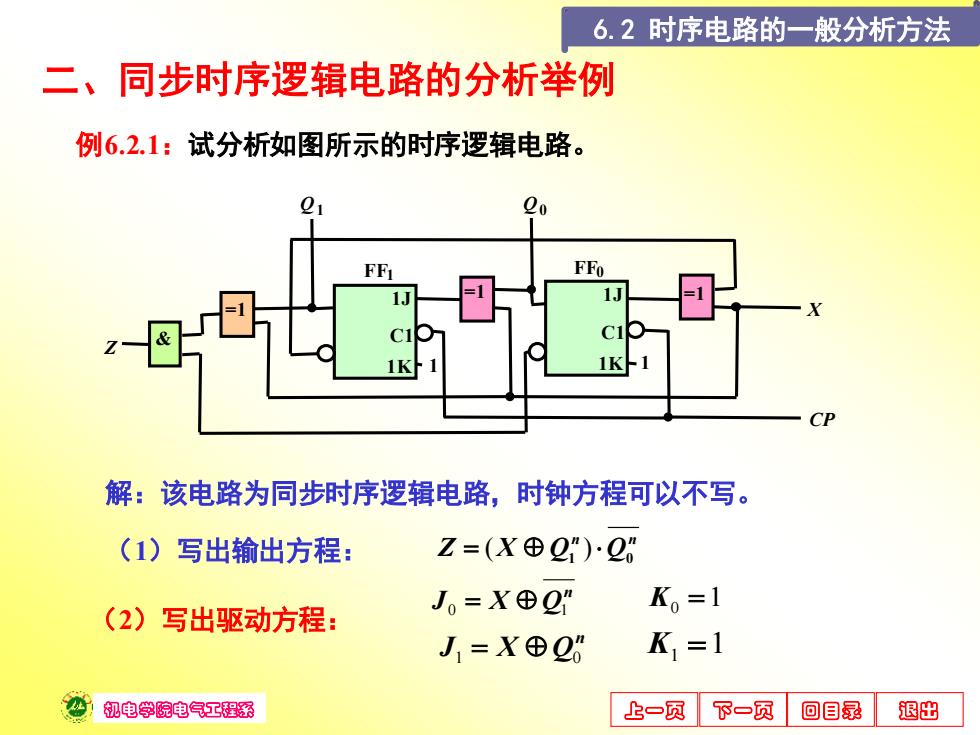

6.2时序电路的一般分析方法 二、同步时序逻辑电路的分析举例 例6.2.1：试分析如图所示的时序逻辑电路。 FFo CP 解：该电路为同步时序逻辑电路，时钟方程可以不写。 （1)写出输出方程： Z=(X⊕2")2 J。=X⊕2” K。=1 (2)写出驱动方程： J1=X⊕2 K1=1 机电学院电气工程系 上一页下-页 回目绿 退出
机电学院电气工程系 上一页 下一页 回目录 退出 二、同步时序逻辑电路的分析举例 解：该电路为同步时序逻辑电路，时钟方程可以不写。 （1）写出输出方程： n n Z X Q1 Q0 = ( ) n J0 = X Q1 K0 =1 n J1 = X Q0 K1 =1 （2）写出驱动方程： 例6.2.1：试分析如图所示的时序逻辑电路。 1J 1K C1 1J 1K C1 Q1 Q0 CP X Z =1 =1 =1 & FF1 FF0 1 1 6.2 时序电路的一般分析方法
