数字电子技术Digital Eleetronics Technolog 第三章逻辑门电路 石何子大学《款字范子枝术》裸程组 电 话：0993-2057237 电子邮搐：rl mac@shzu.edu,cn 机电学院电气工程系 上一页下一页回目录退出
机电学院电气工程系 上一页 下一页 回目录 退出 第三章 逻辑门电路 数字电子技术Digital Electronics Technology 石河子大学《数字电子技术》课程组 电 话：0993-2057237 电子邮箱：rl_mac@shzu.edu.cn
第三章逻辑门电路 3.1二极管的开关特性及二极管门电路 3.2三极管的开关特性及三极管门电路 3.3TTL逻辑门电路 2 3.4M0S逻辑门电路 3.5集成逻辑门电路的应用 3.6两种有效电平及两种逻辑符号 3.7门电路的VHDL描述 机电学院电气工程系 上一页下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 第三章 逻辑门电路 3.3 TTL逻辑门电路 3.4 MOS逻辑门电路 3.5 集成逻辑门电路的应用 3.6 两种有效电平及两种逻辑符号 3.1 二极管的开关特性及二极管门电路 3.2 三极管的开关特性及三极管门电路 3.7 门电路的VHDL描述

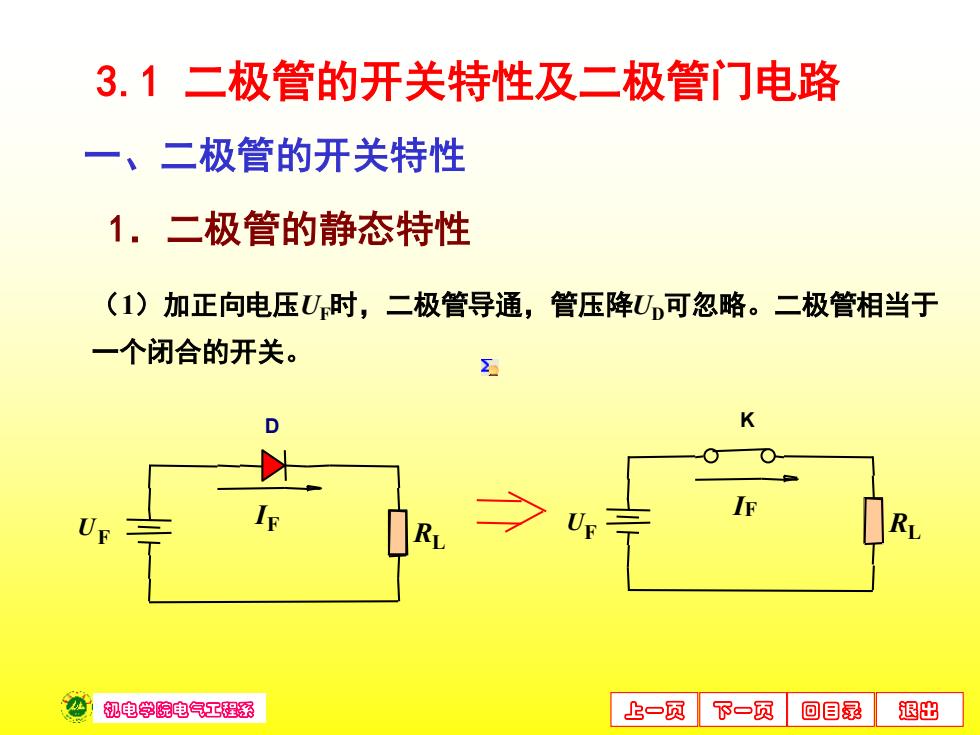

3.1二极管的开关特性及二极管门电路 一、二极管的开关特性 1.二极管的静态特性 (1)加正向电压U时，二极管导通，管压降U,可忽略。二极管相当于 一个闭合的开关。 心机电学院电气工程系 上一页下一页回目绿退出
机电学院电气工程系 上一页 下一页 回目录 退出 3.1 二极管的开关特性及二极管门电路 （1）加正向电压UF时，二极管导通，管压降UD可忽略。二极管相当于 一个闭合的开关。 一、二极管的开关特性 1．二极管的静态特性 D F RL U F I F K UF RL I
3.1二极管的开关特性及二极管门电路 (2)加反向电压时，二极管截止，反向电流Is可忽略。 二极管相当于一个断开的开关。 UR 可见，二极管在电路中表现为一个受外加电压控制的开关。 当外加电压为一脉冲信号时，二极管将随着脉冲电压的 变化在“开”态与“关”态之间转换。这个转换过程就是二 极管开关的动态特性。 机电学院电气工程系 上一页下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 可见，二极管在电路中表现为一个受外加电压ui控制的开关。 当外加电压vi为一脉冲信号时，二极管将随着脉冲电压的 变化在“开”态与“关”态之间转换。这个转换过程就是二 极管开关的动态特性。 （2）加反向电压VR时，二极管截止，反向电流IS可忽略。 二极管相当于一个断开的开关。 3.1 二极管的开关特性及二极管门电路 D RL U S R I L K UR R
3.1二极管的开关特性及二极管门电路 2.二极管开关的动态特性 给二极管电路加入一个脉冲信 号，电流的波形怎样呢？ UR 为存储时间，t称为渡越时间。 0.1R t=t十t称为反向恢复时间 机电学院电气工程 上一页 下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 2．二极管开关的动态特性 给二极管电路加入一个脉冲信 号，电流的波形怎样呢？ t s为存储时间，t t称为渡越时间。 t re ＝t s十t t称为反向恢复时间 + － D ui RL i ui UF UR t1 t 0 i t1 t 0 IF IS t R t s IF t i 0.1I 0 t IR t1 3.1 二极管的开关特性及二极管门电路
