71脉冲信号与脉中电路 一、常见的脉冲信号 脉冲信号是指在短时间内出现的电压或电流信号。一般来讲，凡是不 具有连续正弦波形状的信号，都可以称为脉冲信号。 U几人人人y (a)矩形波 (b)锯齿波 (c)微分波 (d)钟形波 机电学院电气工程系 上-页下一页回目最 退出
机电学院电气工程系 上一页 下一页 回目录 退出 一、常见的脉冲信号 脉冲信号是指在短时间内出现的电压或电流信号。一般来讲，凡是不 具有连续正弦波形状的信号，都可以称为脉冲信号。 7.1 脉冲信号与脉冲电路 （a）矩形波 （b）锯齿波 （c）微分波 （d）钟形波
7.1脉冲信号与脉冲电路 二、典型的数字信号 U(V) 5 Um t(ms) 一个理想的周期性数字信号，可用以下几个参数来描绘： U 信号幅度。 T一信号的重复周期。 —脉冲宽度。 占空比。其定义为： 9(%)=y×100% 机电学院电气工程系 上一页 下一页 回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 二 、典型的数字信号 一个理想的周期性数字信号，可用以下几个参数来描绘： Um——信号幅度。 T——信号的重复周期。 tW——脉冲宽度。 q——占空比。其定义为： (%) = W 100% T t q 5 U(V) 0 t(ms) tw T Um 7.1脉冲信号与脉冲电路

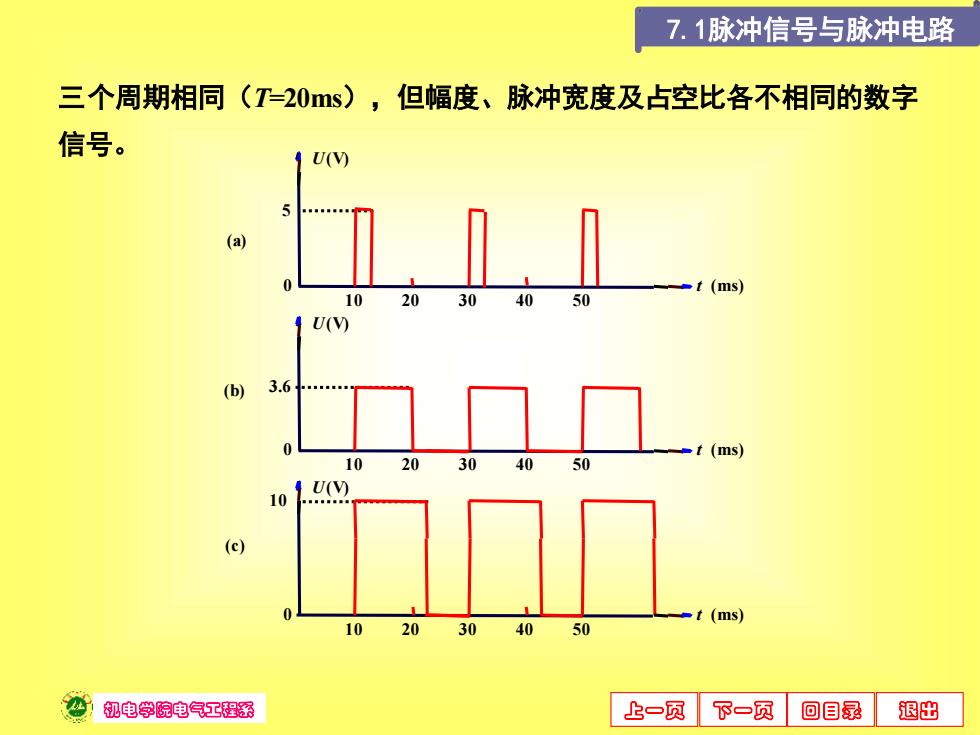

7.1脉冲信号与脉冲电路 三个周期相同（T=20ms),但幅度、脉冲宽度及占空比各不相同的数字 信号。 1U(V) (a) t (ms) 203040 U() (b) 3.6 (ms) 20 40 U() 10 (c) (ms) 20 4 机电学院电气工程系 上一页 下一页回目录 退出
机电学院电气工程系 上一页 下一页 回目录 退出 三个周期相同（T=20ms），但幅度、脉冲宽度及占空比各不相同的数字 信号。 U t (V) (ms) 5 0 10 20 30 40 50 U t (V) 0 (ms) 10 20 30 40 50 U t (V) 0 (ms) 10 20 30 40 50 3.6 10 (a) (b) (c) 7.1脉冲信号与脉冲电路
