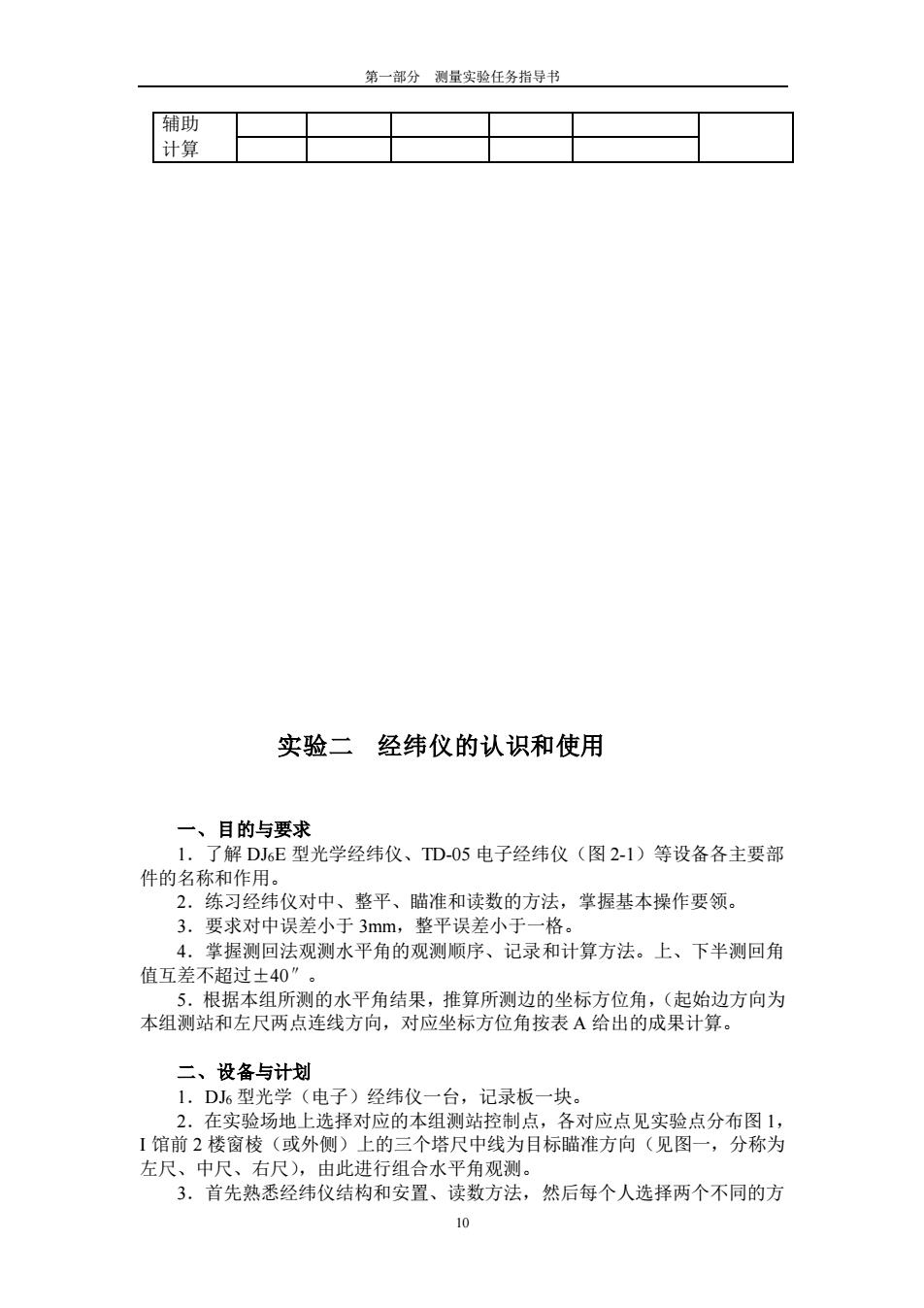

第一部分测量实验任务指导书 辅助 计算 实验二经纬仪的认识和使用 一、目的与要求 1.了解DJ6E型光学经纬仪、TD-05电子经纬仪（图2-1）等设备各主要部 件的名称和作用。 2.练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。 3.要求对中误差小于3mm,整平误差小于一格。 4.掌握测回法观测水平角的观测顺序、记录和计算方法。上、下半测回角 值互差不超过士40”。 5.根据本组所测的水平角结果，推算所测边的坐标方位角，（起始边方向为 本组测站和左尺两点连线方向，对应坐标方位角按表A给出的成果计算。 二、设备与计划 1.D6型光学（电子）经纬仪一台，记录板一块。 2.在实验场地上选择对应的本组测站控制点，各对应点见实验点分布图1， I馆前2楼窗棱（或外侧）上的三个塔尺中线为目标瞄准方向（见图一，分称为 左尺、中尺、右尺)，由此进行组合水平角观测。 3.首先熟悉经纬仪结构和安置、读数方法，然后每个人选择两个不同的方 10
第一部分 测量实验任务指导书 10 辅助 计算 实验二 经纬仪的认识和使用 一、目的与要求 1．了解 DJ6E 型光学经纬仪、TD-05 电子经纬仪（图 2-1）等设备各主要部 件的名称和作用。 2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。 3．要求对中误差小于 3mm，整平误差小于一格。 4．掌握测回法观测水平角的观测顺序、记录和计算方法。上、下半测回角 值互差不超过±40″。 5．根据本组所测的水平角结果，推算所测边的坐标方位角，（起始边方向为 本组测站和左尺两点连线方向，对应坐标方位角按表 A 给出的成果计算。 二、设备与计划 1．DJ6 型光学（电子）经纬仪一台，记录板一块。 2．在实验场地上选择对应的本组测站控制点，各对应点见实验点分布图 1， I 馆前 2 楼窗棱（或外侧）上的三个塔尺中线为目标瞄准方向（见图一，分称为 左尺、中尺、右尺），由此进行组合水平角观测。 3．首先熟悉经纬仪结构和安置、读数方法，然后每个人选择两个不同的方

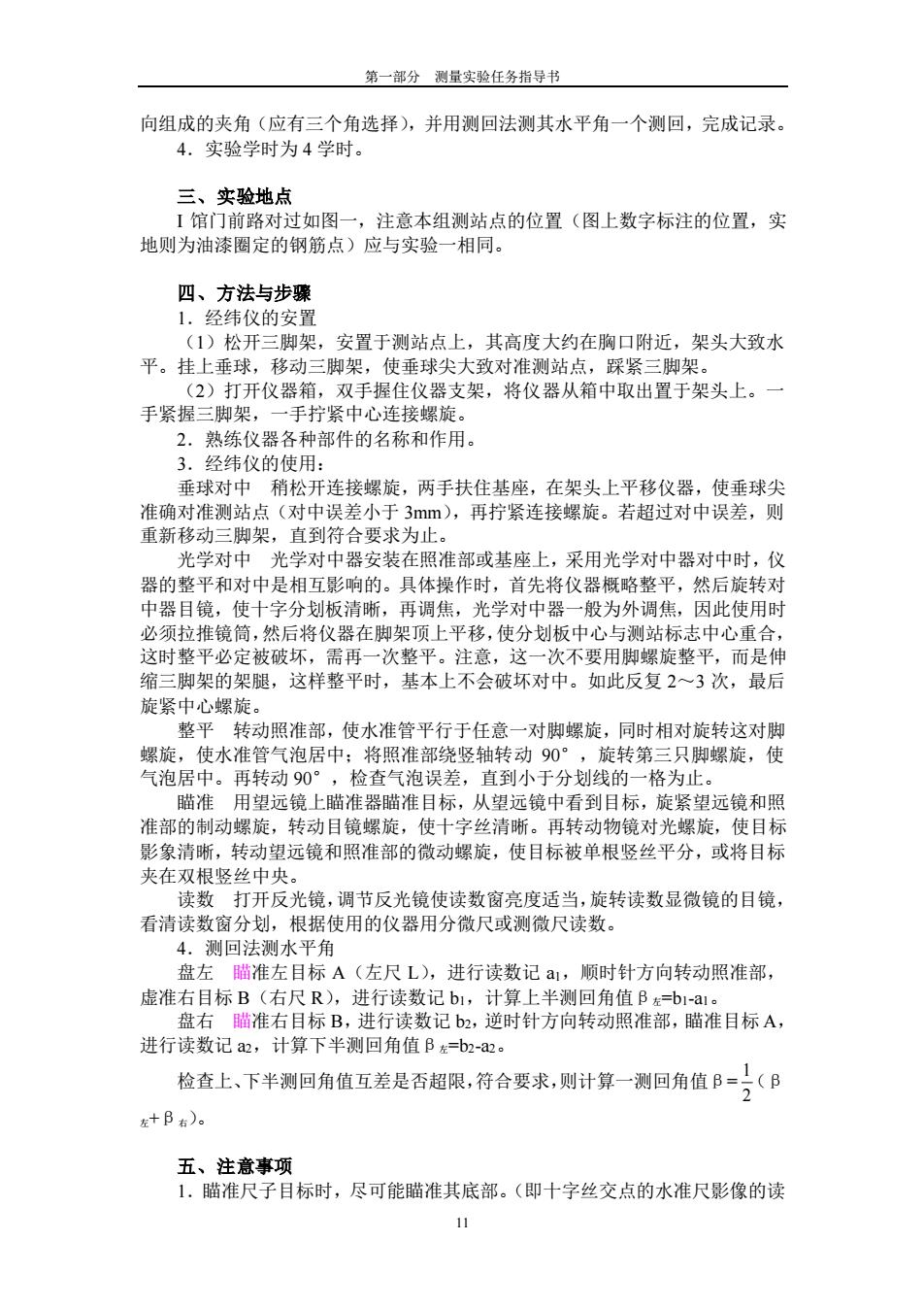

第一部分测量实验任务指导书 向组成的夹角（应有三个角选择），并用测回法测其水平角一个测回，完成记录。 4.实验学时为4学时 三、实验地点 I馆门前路对过如图一，注意本组测站点的位置（图上数字标注的位置，实 地则为油漆圈定的钢筋点)应与实验一相同。 四、方法与步骤 1.经纬仪的安置 (1)松开三脚架，安置于测站点上，其高度大约在胸口附近，架头大致水 平。挂上垂球，移动三脚架，使垂球尖大致对准测站点，踩紧三脚架。 (2)打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架头上。一 手紧握三脚架， 一手拧紧中心、车接螺旋 2.熟练仪器各种部件的名称和作用 3.经纬仪的使用： 垂球对中稍松开连接螺旋，两手扶住基座，在架头上平移仪器，使垂球尖 准确对准测站点（对中误差小于3mm),再拧紧连接螺旋。若超过对中误差，则 重新移动三脚架，直到符合要求为止。 光学对中 光学对中器安装在照准部或基座上，采用光学对中器对中时，仪 器的整平和对中是相互影响的。具体操作时，首先将仪器概略整平，然后旋转对 中器目镜，使十字分划板清晰，再调焦，光学对中器一般为外调焦，因此使用时 必须拉推镜筒，然后将仪器在脚架顶上平移，使分划板中心与测站标志中心重合， 这时整平必定被破坏，需再一次整平。注意，这一次不要用脚螺旋整平，而是伸 缩三脚架的架腿，这样整平时，基本上不会破坏对中。如此反复2一3次，最后 旋紧中心螺旋 整平转动照准部，使水准管平行于任意一对脚螺旋，同时相对旋转这对脚 螺旋，使水准管气泡居中：将照准部绕竖轴转动90°，旋转第三只脚螺旋，使 气泡居中。再转动90°，检查气泡误差，直到小于分划线的一格为止。 瞄准用望远镜上瞄准器瞄准目标，从望远镜中看到目标，旋紧望远镜和照 准部的制动螺旋 转动目镜螺 ,使十 清 再转动物镜 螺旋，使目 影象清晰，转动望远镜和照准部的微动螺旋，使目标被单根竖丝平分，或将目标 夹在双根竖丝中央。 读数打开反光镜，调节反光镜使读数窗亮度适当，旋转读数显微镜的目镜， 看清读数窗分划，根据使用的仪器用分微尺或测微尺读数。 4.测回法测水平角 盘左瞄准左目标A(左尺L),进行读数记，顺时针方向转动照准部， 虚准右目标B(右尺R),进行读数记b1,计算上半测回角值Bb1-a1。 盘右瞄准右目标B,进行读数记b2,逆时针方向转动照准部，瞄准目标A, 进行读数记a2,计算下半测回角值B=b2-a。 检查上、下半测回角值互差是否超限，符合要求，则计算一测回角值B=。(B 十B右)。 五、注意事项 1.瞄准尺子目标时，尽可能瞄准其底部。（即十字丝交点的水准尺影像的读 11
第一部分 测量实验任务指导书 11 向组成的夹角（应有三个角选择），并用测回法测其水平角一个测回，完成记录。 4．实验学时为 4 学时。 三、实验地点 I 馆门前路对过如图一，注意本组测站点的位置（图上数字标注的位置，实 地则为油漆圈定的钢筋点）应与实验一相同。 四、方法与步骤 1．经纬仪的安置 （1）松开三脚架，安置于测站点上，其高度大约在胸口附近，架头大致水 平。挂上垂球，移动三脚架，使垂球尖大致对准测站点，踩紧三脚架。 （2）打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架头上。一 手紧握三脚架，一手拧紧中心连接螺旋。 2．熟练仪器各种部件的名称和作用。 3．经纬仪的使用： 垂球对中 稍松开连接螺旋，两手扶住基座，在架头上平移仪器，使垂球尖 准确对准测站点（对中误差小于 3mm），再拧紧连接螺旋。若超过对中误差，则 重新移动三脚架，直到符合要求为止。 光学对中 光学对中器安装在照准部或基座上，采用光学对中器对中时，仪 器的整平和对中是相互影响的。具体操作时，首先将仪器概略整平，然后旋转对 中器目镜，使十字分划板清晰，再调焦，光学对中器一般为外调焦，因此使用时 必须拉推镜筒，然后将仪器在脚架顶上平移，使分划板中心与测站标志中心重合， 这时整平必定被破坏，需再一次整平。注意，这一次不要用脚螺旋整平，而是伸 缩三脚架的架腿，这样整平时，基本上不会破坏对中。如此反复 2～3 次，最后 旋紧中心螺旋。 整平 转动照准部，使水准管平行于任意一对脚螺旋，同时相对旋转这对脚 螺旋，使水准管气泡居中；将照准部绕竖轴转动 90°，旋转第三只脚螺旋，使 气泡居中。再转动 90°，检查气泡误差，直到小于分划线的一格为止。 瞄准 用望远镜上瞄准器瞄准目标，从望远镜中看到目标，旋紧望远镜和照 准部的制动螺旋，转动目镜螺旋，使十字丝清晰。再转动物镜对光螺旋，使目标 影象清晰，转动望远镜和照准部的微动螺旋，使目标被单根竖丝平分，或将目标 夹在双根竖丝中央。 读数 打开反光镜，调节反光镜使读数窗亮度适当，旋转读数显微镜的目镜， 看清读数窗分划，根据使用的仪器用分微尺或测微尺读数。 4．测回法测水平角 盘左 瞄准左目标 A（左尺 L），进行读数记 a1，顺时针方向转动照准部， 虚准右目标 B（右尺 R），进行读数记 b1，计算上半测回角值β左=b1-a1。 盘右 瞄准右目标 B，进行读数记 b2，逆时针方向转动照准部，瞄准目标 A， 进行读数记 a2，计算下半测回角值β左=b2-a2。 检查上、下半测回角值互差是否超限，符合要求，则计算一测回角值β= 2 1 （β 左+β右）。 五、注意事项 1．瞄准尺子目标时，尽可能瞄准其底部。（即十字丝交点的水准尺影像的读
第一部分测量实验任务指导书 数位置为2.1米处附近) 2.同一测回观测时，切勿误动度盘变换手轮或复测扳手。 3.未放松制动螺旋，切勿强力旋转仪器」 4. 微动螺旋有效范围不大 不可 味单向旋进或旋出。使用时应有“轻重 感”，如稍有阻滞感，就要反方向适当旋转微动螺旋，然后放松制动螺旋重新瞄 准目标。 5.测量过程中，严格按测回法的要求进行记录，不能随意涂改观测数据。 6.观测过程中水准管气泡偏离中心应小于2格，在一测回观测时，不得用 脚螺旋调整气泡位置。 7.按小组人数，每人至少要测出一个合格的水平角（可以自检或与指导教 师对答案)。 (1)TDJ6E经纬 (2)电子经纬仪 (3)倒像16经纬仪 图21实验中所用的各种经纬仪外貌 六、记录及计算 测回法测量水平角记录表 单位：大连理工大学建设学部 级 班组 天气 观测者 记录者 观测日期 仪器编号 测站目标竖盘位置水平度盘读数半测回角值一测回角值备注
第一部分 测量实验任务指导书 12 数位置为 2.1 米处附近） 2．同一测回观测时，切勿误动度盘变换手轮或复测扳手。 3．未放松制动螺旋，切勿强力旋转仪器。 4．微动螺旋有效范围不大。不可一味单向旋进或旋出。使用时应有“轻重 感”，如稍有阻滞感，就要反方向适当旋转微动螺旋，然后放松制动螺旋重新瞄 准目标。 5．测量过程中，严格按测回法的要求进行记录，不能随意涂改观测数据。 6．观测过程中水准管气泡偏离中心应小于 2 格，在一测回观测时，不得用 脚螺旋调整气泡位置。 7．按小组人数，每人至少要测出一个合格的水平角（可以自检或与指导教 师对答案）。 （1）TDJ6E 经纬仪 （2）电子经纬仪 （3）倒像 J6 经纬仪 图 2-1 实验中所用的各种经纬仪外貌 六、记录及计算 测回法测量水平角记录表 单位：大连理工大学建设学部 级 班 组 天气 观测者 记录者 观测日期 仪器编号 测站 目标 竖盘位置 水平度盘读数 半测回角值 一测回角值 备注

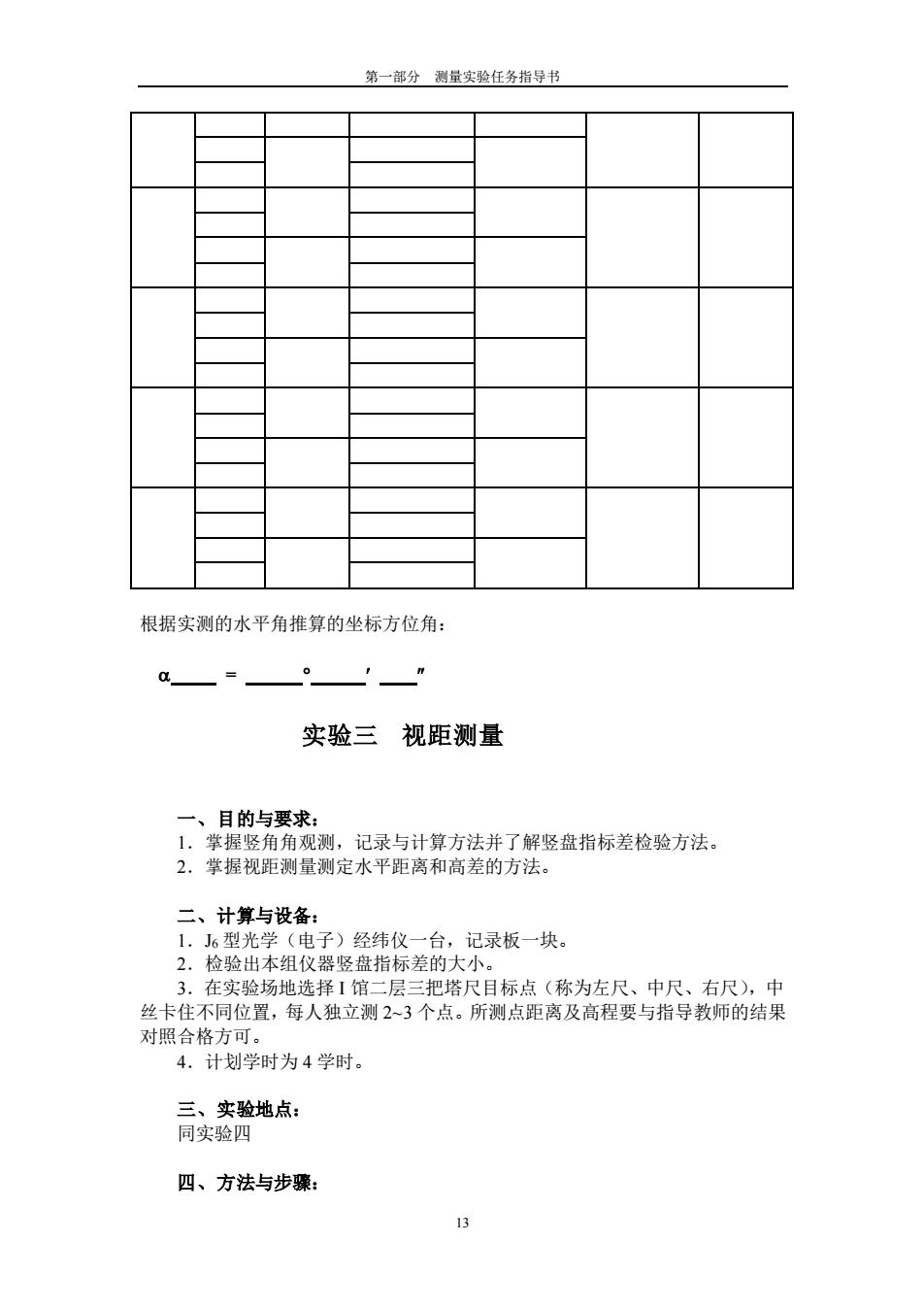

第一部分测量实验任务指导书 根据实测的水平角推算的坐标方位角： a= 。 实验三视距测量 一、目的与要求： 1,掌握竖角角观测，记录与计算方法并了解竖盘指标差检验方法。 2.掌握视距测量测定水平距离和高差的方法。 二、计算与设备 1.6型光学（电子）经纬仪一台，记录板一块。 2.检验出本组仪器竖盘指标差的大小。 3.在实验场地选择1馆二层三把塔尺目标点（称为左尺、中尺、右尺），中 丝卡住不同位置，每人独立测2~3个点。所测点距离及高程要与指导教师的结果 对昭合铭方可 4.计划学时为4学时。 三、实验地点： 同实验四 四、方法与步骤
第一部分 测量实验任务指导书 13 根据实测的水平角推算的坐标方位角： = 实验三 视距测量 一、目的与要求： 1．掌握竖角角观测，记录与计算方法并了解竖盘指标差检验方法。 2．掌握视距测量测定水平距离和高差的方法。 二、计算与设备： 1．J6 型光学（电子）经纬仪一台，记录板一块。 2．检验出本组仪器竖盘指标差的大小。 3．在实验场地选择 I 馆二层三把塔尺目标点（称为左尺、中尺、右尺），中 丝卡住不同位置，每人独立测 2~3 个点。所测点距离及高程要与指导教师的结果 对照合格方可。 4．计划学时为 4 学时。 三、实验地点： 同实验四 四、方法与步骤：

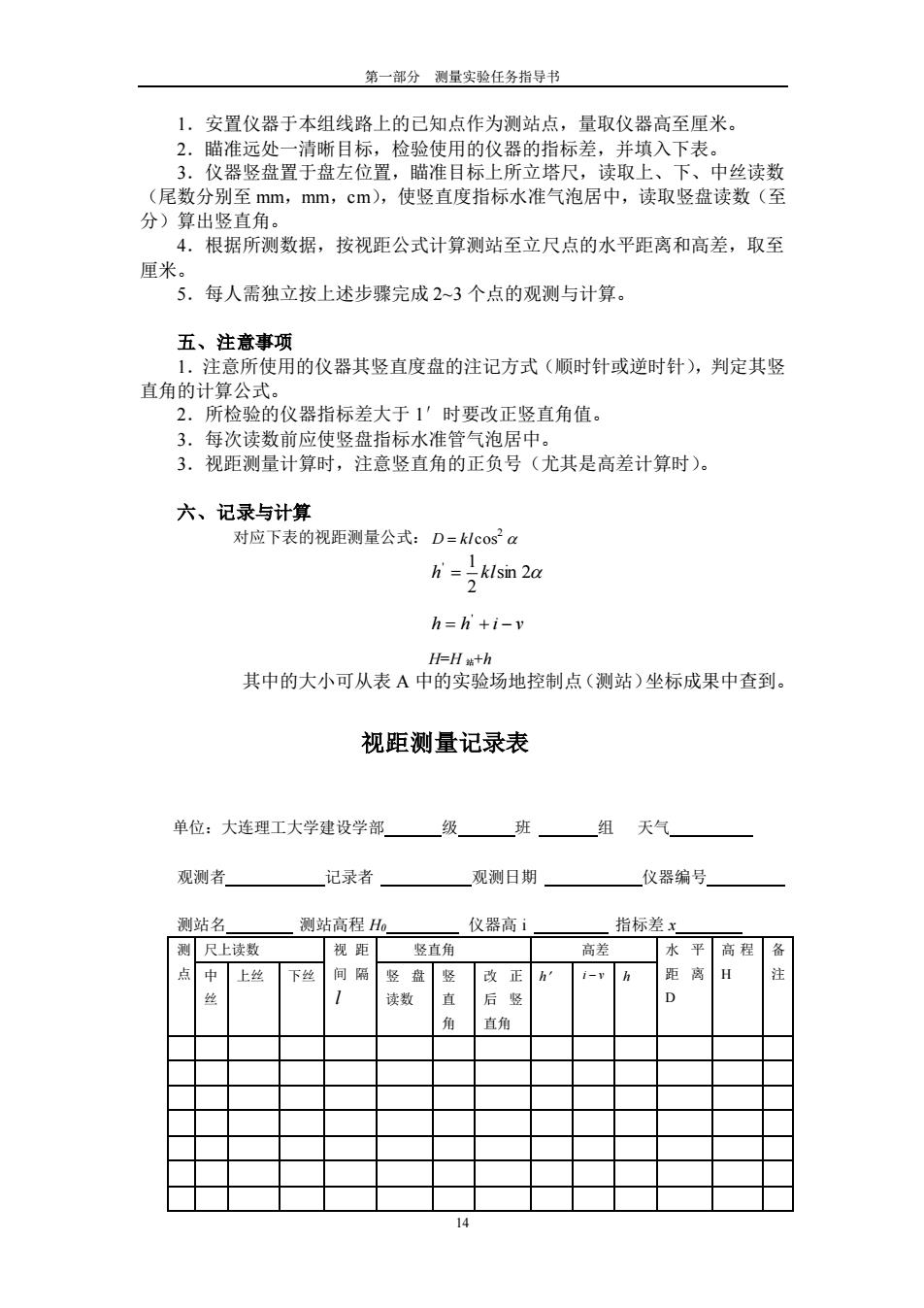

第一部分测量实验任务指导书 1.安置仪器于本组线路上的己知点作为测站点，量取仪器高至厘米。 2.带准沅处一清晰目标。检验使用的仪器的指标差，并填入下表。 3.仪器竖盘置于盘左位置，瞄准目标上所立塔尺，读取上、下、中丝读数 (尾数分别至mm,mm,cm),使竖直度指标水准气泡居中，读取竖盘读数（至 分)算出竖直角。 4.根据所测数据，按视距公式计算测站至立尺点的水平距离和高差，取至 厘米。 5.每人需独立按上述步骤完成2~3个点的观测与计算。 五、注意事项 1.注意所使用的仪器其竖直度盘的注记方式（顺时针或逆时针），判定其竖 直角的计算公式。 2.所检验的仪器指标差大于1'时要改正竖直角值 六、记录与计算 对应下表的视距测量公式：D=klcos2a h=hti-v HE=Hth 其中的大小可从表A中的实验场地控制点（测站）坐标成果中查到。 视距测量记录表 单位：大连理工大学建设学部 班 组天气 观测者」 记录者 观测日期 仪器编号 测站名 测站高程H。 仪器高 指标差x 测尺上读数 视距 高 中上丝 竖盘竖改正 i-vh 距离 读数 直后竖 角直角
第一部分 测量实验任务指导书 14 1．安置仪器于本组线路上的已知点作为测站点，量取仪器高至厘米。 2．瞄准远处一清晰目标，检验使用的仪器的指标差，并填入下表。 3．仪器竖盘置于盘左位置，瞄准目标上所立塔尺，读取上、下、中丝读数 （尾数分别至 mm，mm，cm），使竖直度指标水准气泡居中，读取竖盘读数（至 分）算出竖直角。 4．根据所测数据，按视距公式计算测站至立尺点的水平距离和高差，取至 厘米。 5．每人需独立按上述步骤完成 2~3 个点的观测与计算。 五、注意事项 1．注意所使用的仪器其竖直度盘的注记方式（顺时针或逆时针），判定其竖 直角的计算公式。 2．所检验的仪器指标差大于 1′时要改正竖直角值。 3．每次读数前应使竖盘指标水准管气泡居中。 3．视距测量计算时，注意竖直角的正负号（尤其是高差计算时）。 六、记录与计算 对应下表的视距测量公式： 2 D = kl cossin 2 2 ' 1 h = kl h = h + i − v ' H=H 站+h 其中的大小可从表 A 中的实验场地控制点（测站）坐标成果中查到。 视距测量记录表 单位：大连理工大学建设学部 级 班 组 天气 观测者 记录者 观测日期 仪器编号 测站名 测站高程 H0 仪器高 i 指标差 x 测 点 尺上读数 视 距 间 隔 l 竖直角 高差 水 平 距 离 D 高 程 H 备 中 注 丝 上丝 下丝 竖 盘 读数 竖 直 角 改 正 后 竖 直角 h i − v h
