第一部分测量实验任务指导书 实验四全站仪坐标测量 一、目的与要求 1.熟练南方NTS350(或苏一光R-612,图41)全站仪的结构和菜单功能。 2.掌握南方NTS350(或苏一光R-612)全站仪测量的观测方法 了解 站仪 测角和测距的基本原理。 4、掌握全站仪坐标测量的基本方法。 二、设备与实验计划 1.NTS330(或NTS350、苏一光RTS-612等)全站仪一台，如下图为其外 观图 2.单棱镜和测杆各一个

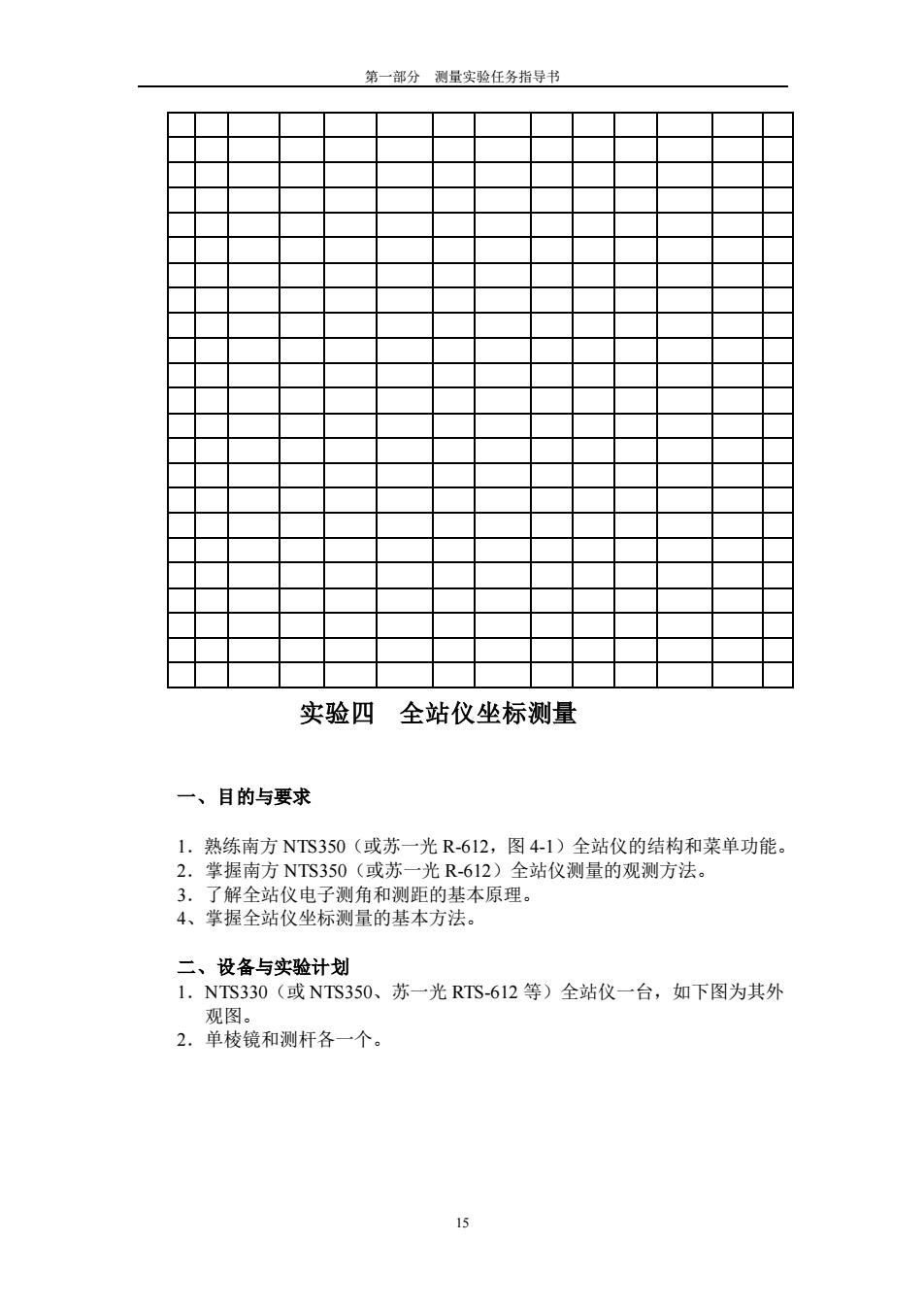

第一部分 测量实验任务指导书 15 实验四 全站仪坐标测量 一、目的与要求 1．熟练南方 NTS350（或苏一光 R-612，图 4-1）全站仪的结构和菜单功能。 2．掌握南方 NTS350（或苏一光 R-612）全站仪测量的观测方法。 3．了解全站仪电子测角和测距的基本原理。 4、掌握全站仪坐标测量的基本方法。 二、设备与实验计划 1．NTS330（或 NTS350、苏一光 RTS-612 等）全站仪一台，如下图为其外 观图。 2．单棱镜和测杆各一个
第一部分测量实验任务指导书 图41NTS-330全站仪 图4-2RTS-612全站仪 3.计划学时为4学时 4.实验场地：【馆门前 三、实验设备 A、南方测绘系列仪器 1.NTS350功能键介绍 借助NTS350功能键可以方便测量的各种配置和测量模式的选择。下表分 别列出了测角、测距模式中的一些按键功能： 名称 功能 NG 角度测量键 进入角度测量模式△上移键) 距高测量健 进入距离测量模式V下移健 坐标测量键 进入坐标测量模式《左移键) MNI苹键 进入菜单模式右移键) 退出键 返回上一级状态或返回测量模式 POWER 电源开关键 电源开关 F1LF4 软键（功能键） 对应于显示的软键信息 心9数字键 输入数字和字母、小数点、负号 ★ 是键 进入星健模式 2、NTS350全站仪功主要技术指标 1)测距精度：±(5+3ppm),测程：1.6km(单棱镜)，2.3km(三棱镜) 测角精度：±2" 2).设有RS-232C接口，能与微机及，PC-E500(S)通讯，适合做数字化测图工作 6

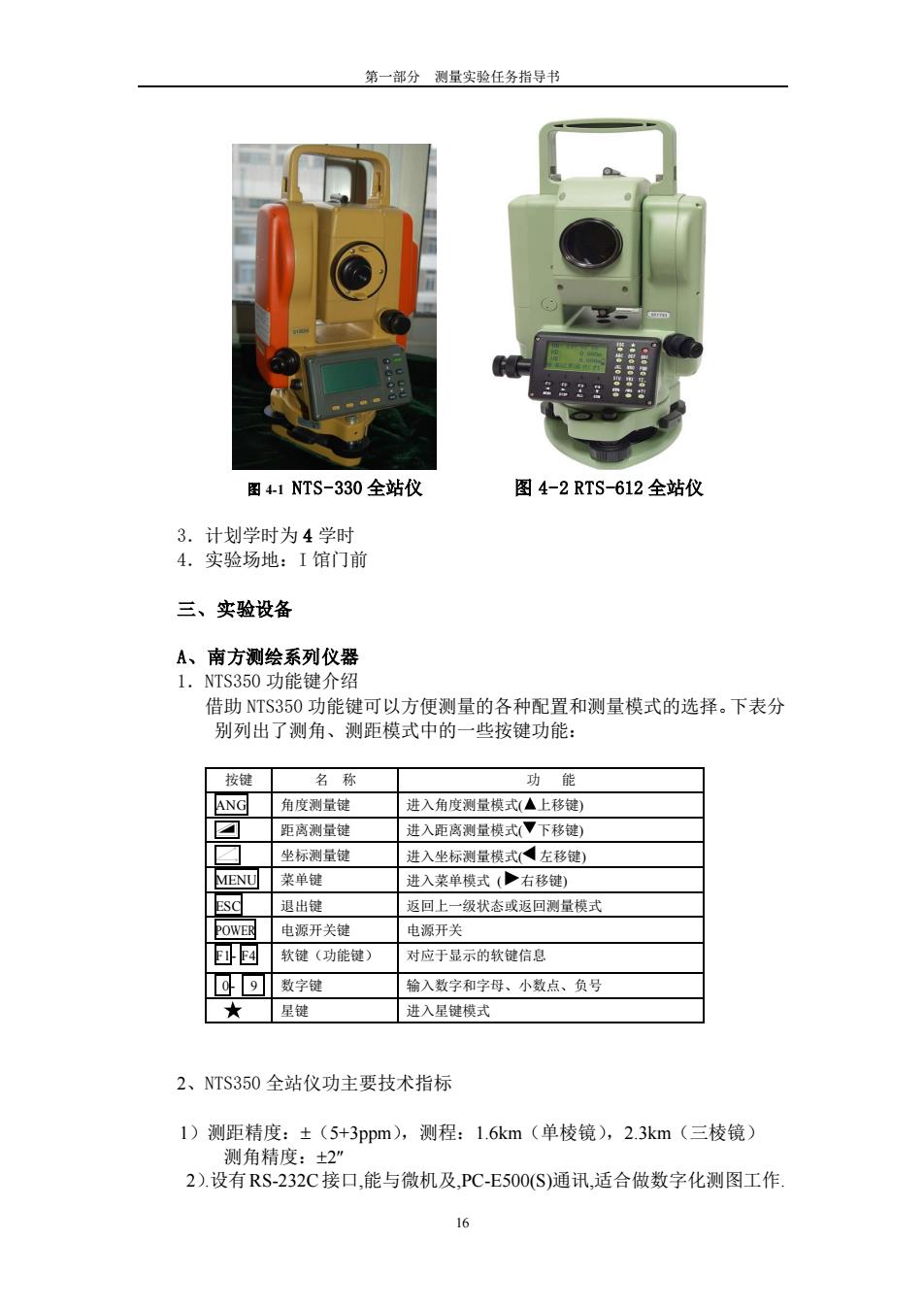

第一部分 测量实验任务指导书 16 图 4-1 NTS-330 全站仪 图 4-2 RTS-612 全站仪 3．计划学时为 4 学时 4．实验场地：I 馆门前 三、实验设备 A、南方测绘系列仪器 1．NTS350 功能键介绍 借助 NTS350 功能键可以方便测量的各种配置和测量模式的选择。下表分 别列出了测角、测距模式中的一些按键功能： 按键 名 称 功 能 ANG 角度测量键 进入角度测量模式( 上移键) 距离测量键 进入距离测量模式( 下移键) 坐标测量键 进入坐标测量模式( 左移键) MENU 菜单键 进入菜单模式 ( 右移键) ESC 退出键 返回上一级状态或返回测量模式 POWER 电源开关键 电源开关 F1- F4 软键（功能键） 对应于显示的软键信息 0- 9 数字键 输入数字和字母、小数点、负号 星键 进入星键模式 2、NTS350 全站仪功主要技术指标 1）测距精度：（5+3ppm），测程：1.6km（单棱镜），2.3km（三棱镜） 测角精度：2 2）.设有RS-232C接口,能与微机及,PC-E500(S)通讯,适合做数字化测图工作
第一部分测量实验任务指导书 3)输入温度和气压，仪器将自动进行气象修正. 4),大气折光和地球曲率的影响可以在平距和高差测量中自动补偿 B、苏一光系列仪器 1、苏一光RTS-612功能键介绍 借助苏一光TS-612功能键也可以方便测量的各种配置和测量模式的选 择。下表分别列出了测角、测距模式中的一些按键功能： 按键 名称 功能 F1-F4 软键 功能参考最示屏幕最下面一行所显示的信息 9…士 数字、字符键 1.在输入数字时，输入按键相对应的数字： 2.在输入字母或特殊字符的时候，输入按键上方对应的字符 POWER 电源键 控制仪器电源的开/关 月建 用于若干仪器常用功能的操作 Cnfg 设置健 进入仪器设置项目操作 Esc 退出键 退回到前一个菜单显示或前一个模式 Shfit 切换键 1.在输入屏幕显示下，在输入字母或数字间进行转换 2,在测量模式下，用于测量目标的切换 BS 退格键 ·在输入屏幕显示下，除光标左侧的一个字符 2,在测量模式下，用于打开电子水泡显示 Space 空格键 在输入屏幕显示下，输入一个空格 Func 功能轴 1,在测量模式下，用于软键对应功能信息的翻页 2,在程序菜单模式下，用于菜单翻页 ENT 确认健选择选项或确认输入的数据 2、R612全站仪功主要技术指标 1)测距精度：±(2+2ppm),测程：2.2km(单棱镜)，2.6km(三棱镜 测角精度：2 2)读数系统：光电增量编码系统。.设有RS-232C接口，数据下载及格式 转换软件com600 3)输入温度和气压，仪器将自动进行气象修正 4),大气折光和地球曲率的影响可以在平距和高差测量中自动补偿 四、实验任务： 1、极坐标法采点：每个同学应独立在各组控制点上，瞄准Ⅱ馆前井盖旁的 L22点（坐标见表A)作为后视点，完成仪器的测站配置后，借助反光棱镜，每 个同学要随机地采集3~10个点的测量工作（完成每片 水平 竖直角度和 段距离的测量，把斜距利用功能键改化成水平距离并作记录。)点位可以按照实 验四所选择的特征点以及测站周围其它地物特征点。 2、坐标采点：输入对应测站点坐标，设置好定向方向（坐标），然后瞄准好 定向点，设置好测站配置

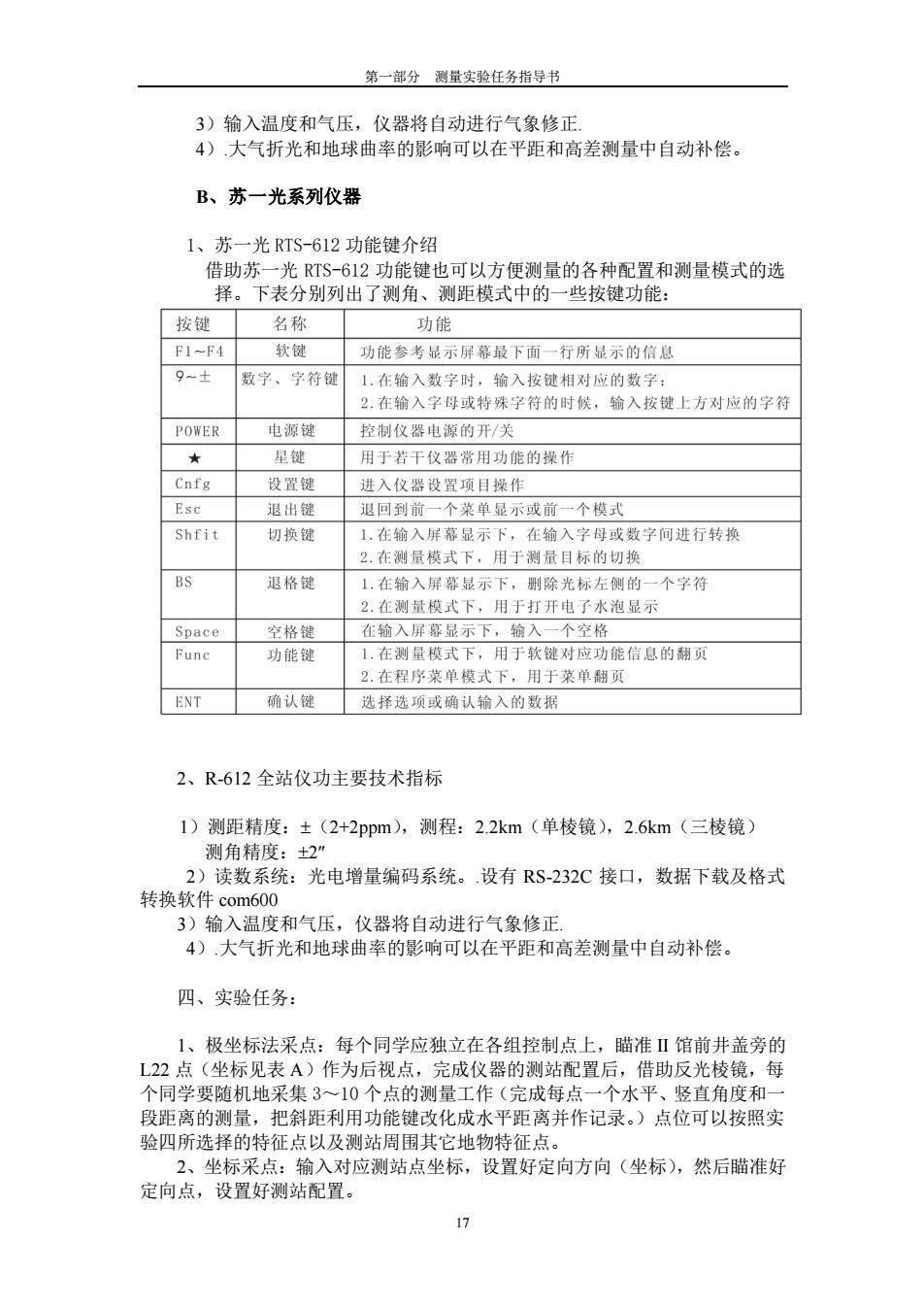

第一部分 测量实验任务指导书 17 3）输入温度和气压，仪器将自动进行气象修正. 4）.大气折光和地球曲率的影响可以在平距和高差测量中自动补偿。 B、苏一光系列仪器 1、苏一光 RTS-612 功能键介绍 借助苏一光 RTS-612 功能键也可以方便测量的各种配置和测量模式的选 择。下表分别列出了测角、测距模式中的一些按键功能： 2、R-612 全站仪功主要技术指标 1）测距精度：（2+2ppm），测程：2.2km（单棱镜），2.6km（三棱镜） 测角精度：2 2）读数系统：光电增量编码系统。.设有 RS-232C 接口，数据下载及格式 转换软件 com600 3）输入温度和气压，仪器将自动进行气象修正. 4）.大气折光和地球曲率的影响可以在平距和高差测量中自动补偿。 四、实验任务： 1、极坐标法采点：每个同学应独立在各组控制点上，瞄准 II 馆前井盖旁的 L22 点（坐标见表 A）作为后视点，完成仪器的测站配置后，借助反光棱镜，每 个同学要随机地采集 3～10 个点的测量工作（完成每点一个水平、竖直角度和一 段距离的测量，把斜距利用功能键改化成水平距离并作记录。）点位可以按照实 验四所选择的特征点以及测站周围其它地物特征点。 2、坐标采点：输入对应测站点坐标，设置好定向方向（坐标），然后瞄准好 定向点，设置好测站配置
第一部分测量实验任务指导书 选择与1采集的点位相同，逐点采集道路拐点的坐标，并与用极坐标法采 集的点坐标（需要计算）进行比较。 五、注意事项： 1、由于仪器为精密设备，每个同学一定要认真听完指导教师的介绍，并参 考教学参考书，按顺序进行操作。 2、不要把棱镜置于离仪器很近的距离（要大于5米）。 3、操作过程中，仪器的螺旋和按键要仔细使用。 五、记录表格 见下表所示： 全站仪极坐标采点观测记录表1 单位：大连理工大学建设学部 级班组天气 观测者 记录者 观测日期 仪器编号 测站： 定向点 仪器高 测点盘左水平读数盘左竖盘读数距离 改化水平距离高差 全站仪坐标采点观测记录表2 18

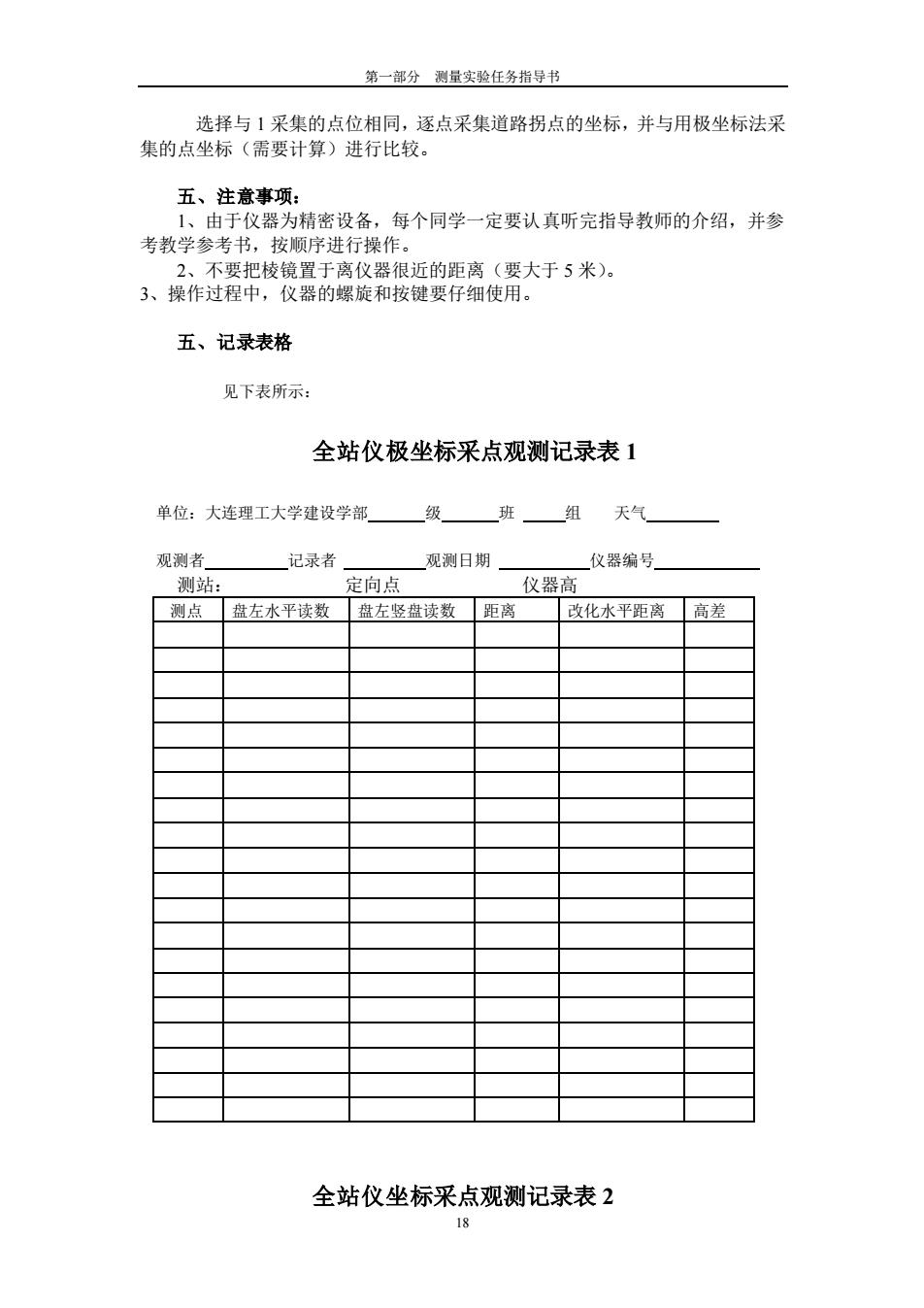

第一部分 测量实验任务指导书 18 选择与 1 采集的点位相同，逐点采集道路拐点的坐标，并与用极坐标法采 集的点坐标（需要计算）进行比较。 五、注意事项： 1、由于仪器为精密设备，每个同学一定要认真听完指导教师的介绍，并参 考教学参考书，按顺序进行操作。 2、不要把棱镜置于离仪器很近的距离（要大于 5 米）。 3、操作过程中，仪器的螺旋和按键要仔细使用。 五、记录表格 见下表所示： 全站仪极坐标采点观测记录表 1 单位：大连理工大学建设学部 级 班 组 天气 观测者 记录者 观测日期 仪器编号 测站： 定向点 仪器高 测点 盘左水平读数 盘左竖盘读数 距离 改化水平距离 高差 全站仪坐标采点观测记录表 2
第一部分测量实验任务指导书 单位：大连理工大学建设学部 班组天气 观测者」 _记录者 观测日期 _仪器编号 站. 定向占 仪器高 测点X H 备注 实验五建筑物放样 一、目的与要求 1.了解测量基本要素放样工作的一般过程。 2.掌握极坐标法放样平面点位方法和检核的方法。 3.要求放样的点位误差小于±5m。 二、设备与实验计划 1.全站仪一台，棱镜及测杆一把，记录板一块。 2.每个组员要根据本组的控制点起算数据，独立完成放样工作中相关数据 的输入及计算，并在现场在其它组员配合下实施。 3.实验学时数为4学时。 4.每个组随机放样本组周围3~4个点，放样数据如下： 19
第一部分 测量实验任务指导书 19 单位：大连理工大学建设学部 级 班 组 天气 观测者 记录者 观测日期 仪器编号 测站： 定向点 仪器高 测点 X Y H 备注 实验五 建筑物放样 一、目的与要求 1．了解测量基本要素放样工作的一般过程。 2．掌握极坐标法放样平面点位方法和检核的方法。 3．要求放样的点位误差小于5 ㎝。 二、设备与实验计划 1．全站仪一台，棱镜及测杆一把，记录板一块。 2．每个组员要根据本组的控制点起算数据，独立完成放样工作中相关数据 的输入及计算，并在现场在其它组员配合下实施。 3．实验学时数为 4 学时。 4．每个组随机放样本组周围 3～4 个点，放样数据如下：
