第九章地形图的应用 地形图的阅读 地形图的基本应用 3 面积体积的量算 4 地形图在工程设计与施工中应用 地形图在建筑规划中的应用 6 地形图在GIS中的应用
第九章 地形图的应用 1 地形图的阅读 2 地形图的基本应用 3 面积体积的量算 4 地形图在工程设计与施工中应用 5 地形图在建筑规划中的应用 6 地形图在GIS中的应用
9.1.1 普通地图的内容 不同的行业需要不同类型的专题地图，如地势地貌图、 地质图、气象图、水文图、土壤图、植被图、动物地理图 等自然专题地图；以及政区地图、人口地图、工业地图、 农业地图、环境地图、历史地图等人文专题地图。 普通地图的内容由数学要素、地理要素和辅助要素三部 分构成。 (1)数学要素 数学要素包括平面坐标系统与高程系统、投影方法、比 例尺、定向等内容。 数学要素是在地图上进行量测与计算的基础
9.1.1 普通地图的内容 (1) 数学要素 数学要素包括平面坐标系统与高程系统、投影方法、比 例尺、定向等内容。 数学要素是在地图上进行量测与计算的基础。 不同的行业需要不同类型的专题地图，如地势地貌图、 地质图、气象图、水文图、土壤图、植被图、动物地理图 等自然专题地图；以及政区地图、人口地图、工业地图、 农业地图、环境地图、历史地图等人文专题地图。 普通地图的内容由数学要素、地理要素和辅助要素三部 分构成

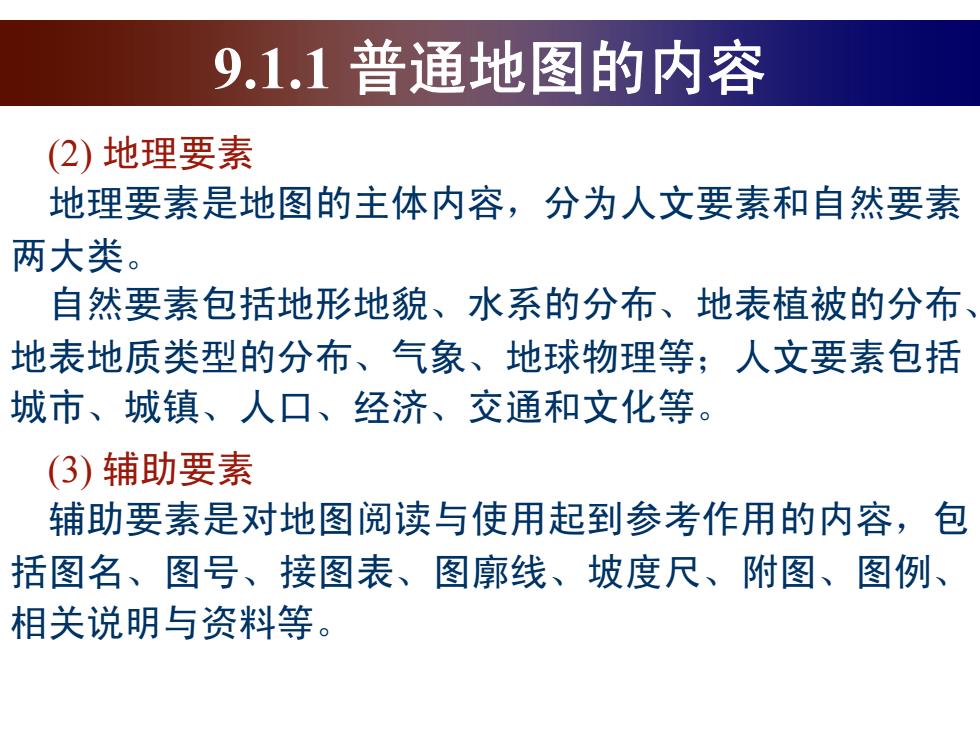

9.1.1 普通地图的内容 (2)地理要素 地理要素是地图的主体内容，分为人文要素和自然要素 两大类。 自然要素包括地形地貌、水系的分布、地表植被的分布 地表地质类型的分布、气象、地球物理等；人文要素包括 城市、城镇、人口、经济、交通和文化等。 (3)辅助要素 辅助要素是对地图阅读与使用起到参考作用的内容，包 括图名、图号、接图表、图廓线、坡度尺、附图、图例、 相关说明与资料等
9.1.1 普通地图的内容 (2) 地理要素 地理要素是地图的主体内容，分为人文要素和自然要素 两大类。 自然要素包括地形地貌、水系的分布、地表植被的分布、 地表地质类型的分布、气象、地球物理等；人文要素包括 城市、城镇、人口、经济、交通和文化等。 (3) 辅助要素 辅助要素是对地图阅读与使用起到参考作用的内容，包 括图名、图号、接图表、图廓线、坡度尺、附图、图例、 相关说明与资料等
9.1.2地形图的阅读 在使用地形图前必须先熟悉地形图的相关规范及内容， 然后在此基础上对地形图进行分析和使用。 地形图的阅读涉及以下几个主要内容： (1)地形图的选择 为了某项应用，如城市规划、工程建设、地质勘探等， 必须根据其习惯和要求，选择相应的地形图。 选择内容包括地形图的比例尺、地形图的精确性、地形 图的详细性等项内容。此外，还应收集有关地区的地形地 貌、水文地质、社会经济等方面的文字及统计数据资料
9.1.2 地形图的阅读 (1) 地形图的选择 为了某项应用，如城市规划、工程建设、地质勘探等， 必须根据其习惯和要求，选择相应的地形图。 选择内容包括地形图的比例尺、地形图的精确性、地形 图的详细性等项内容。此外，还应收集有关地区的地形地 貌、水文地质、社会经济等方面的文字及统计数据资料。 在使用地形图前必须先熟悉地形图的相关规范及内容， 然后在此基础上对地形图进行分析和使用。 地形图的阅读涉及以下几个主要内容：

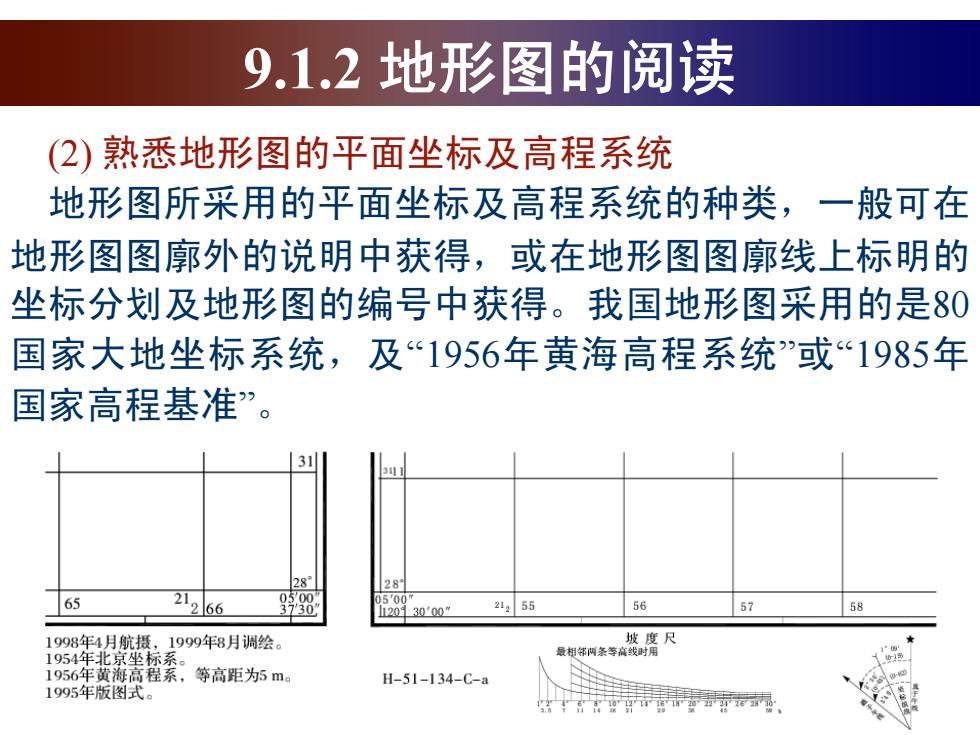

9.1.2地形图的阅读 (2)熟悉地形图的平面坐标及高程系统 地形图所采用的平面坐标及高程系统的种类，一般可在 地形图图廓外的说明中获得，或在地形图图廓线上标明的 坐标分划及地形图的编号中获得。我国地形图采用的是80 国家大地坐标系统，及“1956年黄海高程系统”或“1985年 国家高程基准”。 31 28 28 65 21 05'00" 266 2013000￥ 2155 56 57 58 1998年4月航摄 1999年8月调绘。 1954年北京坐标系 1956年黄海高程系，等高距为5m。 H-51-134-C-a 1995年版图式
9.1.2 地形图的阅读 (2) 熟悉地形图的平面坐标及高程系统 地形图所采用的平面坐标及高程系统的种类，一般可在 地形图图廓外的说明中获得，或在地形图图廓线上标明的 坐标分划及地形图的编号中获得。我国地形图采用的是80 国家大地坐标系统，及“1956年黄海高程系统”或“1985年 国家高程基准
