第6章小区域控制测量 控制测量概述 三、四等水准测量 导线平面控制测量 三角高程测量 交会定点测量 GPS控制测量

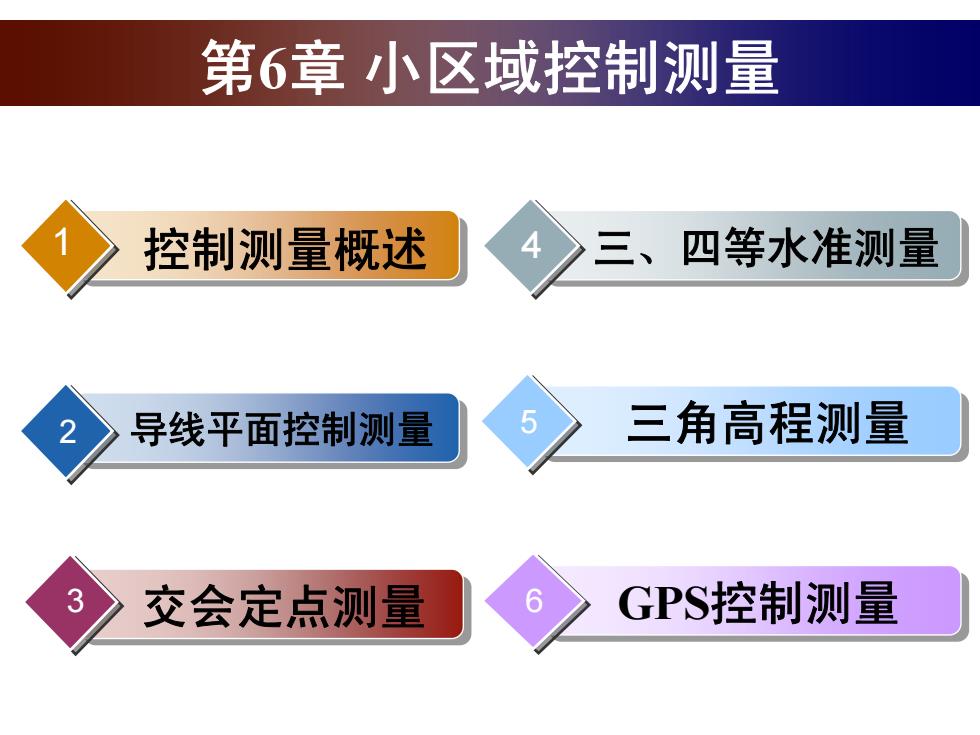

第6章 小区域控制测量 1 控制测量概述 2 导线平面控制测量 3 交会定点测量 4 三、四等水准测量 5 三角高程测量 6 GPS控制测量

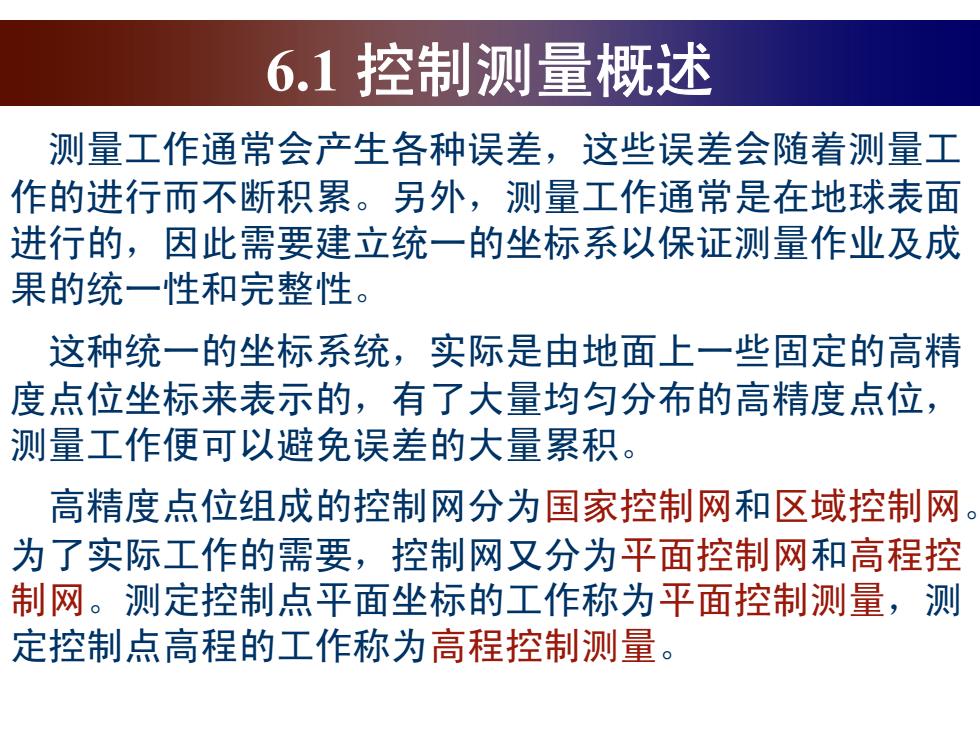

6.1控制测量概述 测量工作通常会产生各种误差，这些误差会随着测量工 作的进行而不断积累。另外，测量工作通常是在地球表面 进行的，因此需要建立统一的坐标系以保证测量作业及成 果的统一性和完整性。 这种统一的坐标系统，实际是由地面上一些固定的高精 度点位坐标来表示的，有了大量均匀分布的高精度点位， 测量工作便可以避免误差的大量累积。 高精度点位组成的控制网分为国家控制网和区域控制网。 为了实际工作的需要，控制网又分为平面控制网和高程控 制网。测定控制点平面坐标的工作称为平面控制测量，测 定控制点高程的工作称为高程控制测量
6.1 控制测量概述 测量工作通常会产生各种误差，这些误差会随着测量工 作的进行而不断积累。另外，测量工作通常是在地球表面 进行的，因此需要建立统一的坐标系以保证测量作业及成 果的统一性和完整性。 这种统一的坐标系统，实际是由地面上一些固定的高精 度点位坐标来表示的，有了大量均匀分布的高精度点位， 测量工作便可以避免误差的大量累积。 高精度点位组成的控制网分为国家控制网和区域控制网。 为了实际工作的需要，控制网又分为平面控制网和高程控 制网。测定控制点平面坐标的工作称为平面控制测量，测 定控制点高程的工作称为高程控制测量
6.1.1平面控制测量 传统的平面控制测量可以采用三角网、测边网和边角网 等测量方法，现在主要采用GPS测量方法。 (1)三角网测量 主要通过测量控制点间形成的水平角度，由已知点位坐 标计算出待定点位平面坐标。 (b)单三角锁 (a)三角锁（网） (c)线形三角锁 三角网测量
6.1.1 平面控制测量 传统的平面控制测量可以采用三角网、测边网和边角网 等测量方法，现在主要采用GPS测量方法。 (1) 三角网测量 主要通过测量控制点间形成的水平角度，由已知点位坐 标计算出待定点位平面坐标。 三角网测量
6.1.1平面控制测量 (2)测边网测量 通过测量控制点间的水平距离，进而计算出各点的平面 坐标值，其网形与三角网相同。 (3)边角网测量 边角网测量不仅测量控制点间的水平距离，还测量控制 点间形成的水平角度，但不必测量形成网的每个边长或角 度。 (a) (b) (c) (d) 导线网布设形式
6.1.1 平面控制测量 (2) 测边网测量 通过测量控制点间的水平距离，进而计算出各点的平面 坐标值，其网形与三角网相同。 (3) 边角网测量 边角网测量不仅测量控制点间的水平距离，还测量控制 点间形成的水平角度，但不必测量形成网的每个边长或角 度。 导线网布设形式
6.1.1平面控制测量 (4)GPS测量 GPS静态相对定位技术是目前在高精度、大范围内进行 平面控制测量的主要手段，它具有精度高、劳动强度低、 无需通视、自动化程度高、省时等优点。 (5)摄影测量 摄影测量是测量领域应用较广的一种技术手段，它可以 大范围、高效地测绘数字地形图及其待测点的三维坐标， 利用光线束平差方法，还可以高精度、大范围地加密测量 控制点
6.1.1 平面控制测量 (4) GPS测量 GPS静态相对定位技术是目前在高精度、大范围内进行 平面控制测量的主要手段，它具有精度高、劳动强度低、 无需通视、自动化程度高、省时等优点。 (5) 摄影测量 摄影测量是测量领域应用较广的一种技术手段，它可以 大范围、高效地测绘数字地形图及其待测点的三维坐标， 利用光线束平差方法，还可以高精度、大范围地加密测量 控制点
