第八章大比例尺地形图测绘方法 白纸地形图测绘 3 摄影测量与成图 2 数字地形图测绘 房产地籍图测绘
2 数字地形图测绘 3 摄影测量与成图 第八章 大比例尺地形图测绘方法 1 白纸地形图测绘 4 房产地籍图测绘

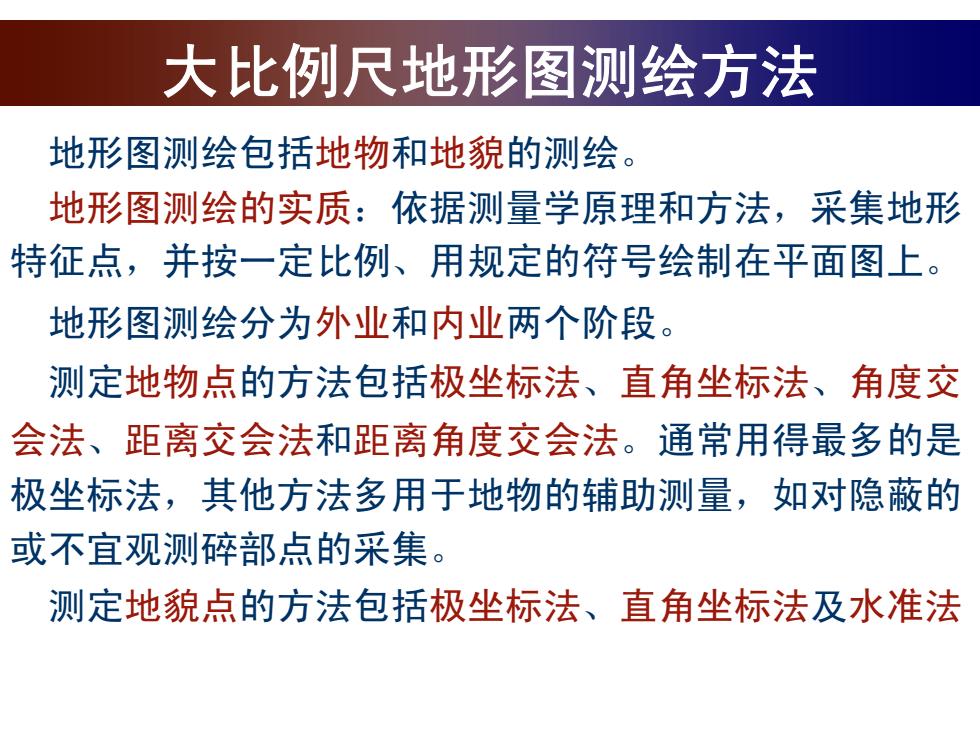

大比例尺地形图测绘方法 地形图测绘包括地物和地貌的测绘。 地形图测绘的实质：依据测量学原理和方法，采集地形 特征点，并按一定比例、用规定的符号绘制在平面图上。 地形图测绘分为外业和内业两个阶段。 测定地物点的方法包括极坐标法、直角坐标法、角度交 会法、距离交会法和距离角度交会法。通常用得最多的是 极坐标法，其他方法多用于地物的辅助测量，如对隐蔽的 或不宜观测碎部点的采集。 测定地貌点的方法包括极坐标法、直角坐标法及水准法
地形图测绘包括地物和地貌的测绘。 地形图测绘的实质：依据测量学原理和方法，采集地形 特征点，并按一定比例、用规定的符号绘制在平面图上。 地形图测绘分为外业和内业两个阶段。 测定地物点的方法包括极坐标法、直角坐标法、角度交 会法、距离交会法和距离角度交会法。通常用得最多的是 极坐标法，其他方法多用于地物的辅助测量，如对隐蔽的 或不宜观测碎部点的采集。 测定地貌点的方法包括极坐标法、直角坐标法及水准法 大比例尺地形图测绘方法
大比例尺地形图测绘方法 收集控制点成果 野外踏勘，了 测图前准备 和测区已有资料 解控制点完好情 况和测区现状 0 检查校正仪器 拟订作业计划 准备测图工具 测图方式包括白纸测图和数字测图。随着测量仪器及相 关成图软件的发展，数字测图已取代了白纸测图
测图前准备 收集控制点成果 和测区已有资料 野外踏勘，了 解控制点完好情 况和测区现状 检查校正仪器 拟订作业计划 准备测图工具 大比例尺地形图测绘方法 测图方式包括白纸测图和数字测图。随着测量仪器及相 关成图软件的发展，数字测图已取代了白纸测图

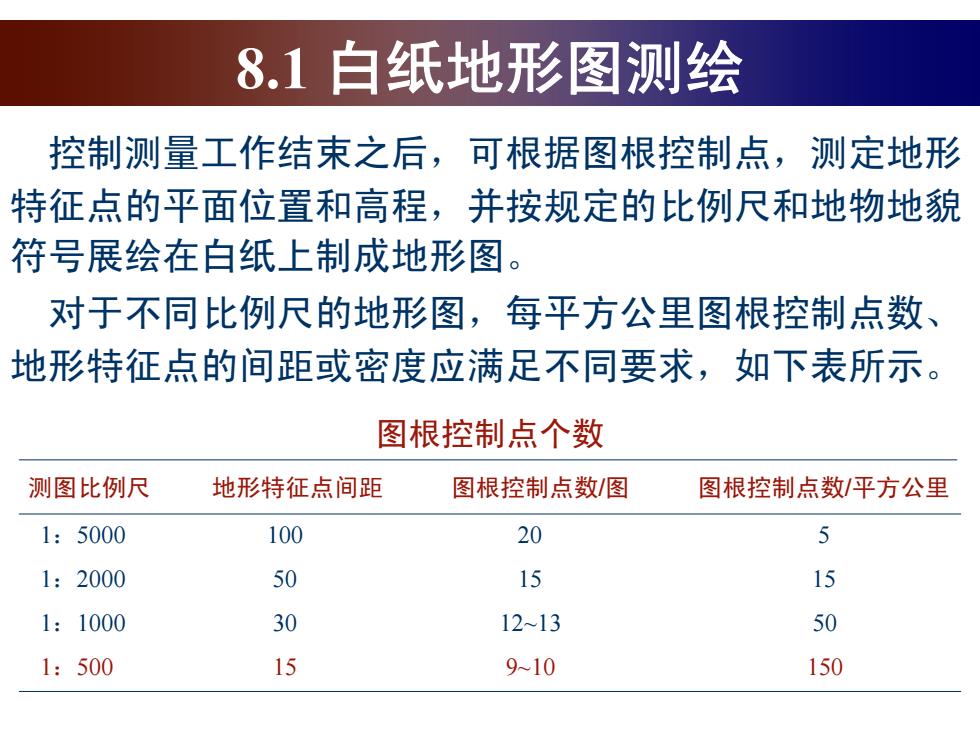

8.1白纸地形图测绘 控制测量工作结束之后，可根据图根控制点，测定地形 特征点的平面位置和高程，并按规定的比例尺和地物地貌 符号展绘在白纸上制成地形图。 对于不同比例尺的地形图，每平方公里图根控制点数、 地形特征点的间距或密度应满足不同要求，如下表所示。 图根控制点个数 测图比例尺 地形特征点间距 图根控制点数/图 图根控制点数/平方公里 1:5000 100 20 5 1:2000 50 15 15 1:1000 30 1213 50 1:500 15 910 150
8.1 白纸地形图测绘 控制测量工作结束之后，可根据图根控制点，测定地形 特征点的平面位置和高程，并按规定的比例尺和地物地貌 符号展绘在白纸上制成地形图。 对于不同比例尺的地形图，每平方公里图根控制点数、 地形特征点的间距或密度应满足不同要求，如下表所示。 测图比例尺 地形特征点间距 图根控制点数/图 图根控制点数/平方公里 1：5000 100 20 5 1：2000 50 15 15 1：1000 30 12~13 50 1：500 15 9~10 150 图根控制点个数
8.1白纸地形图测绘 白纸测图主要分测量和绘图两部分。 测量方法包括平板仪测绘法、经纬仪测绘法、小平板仪 与经纬仪联合测绘法、光电测绘法等，其中经纬仪测绘法 与光电测绘法使用较为普遍。 绘图方法包括极坐标法、直角坐标法、角度交会法、边 长交会法和边角交会法等
白纸测图主要分测量和绘图两部分。 测量方法包括平板仪测绘法、经纬仪测绘法、小平板仪 与经纬仪联合测绘法、光电测绘法等，其中经纬仪测绘法 与光电测绘法使用较为普遍。 绘图方法包括极坐标法、直角坐标法、角度交会法、边 长交会法和边角交会法等。 8.1 白纸地形图测绘
