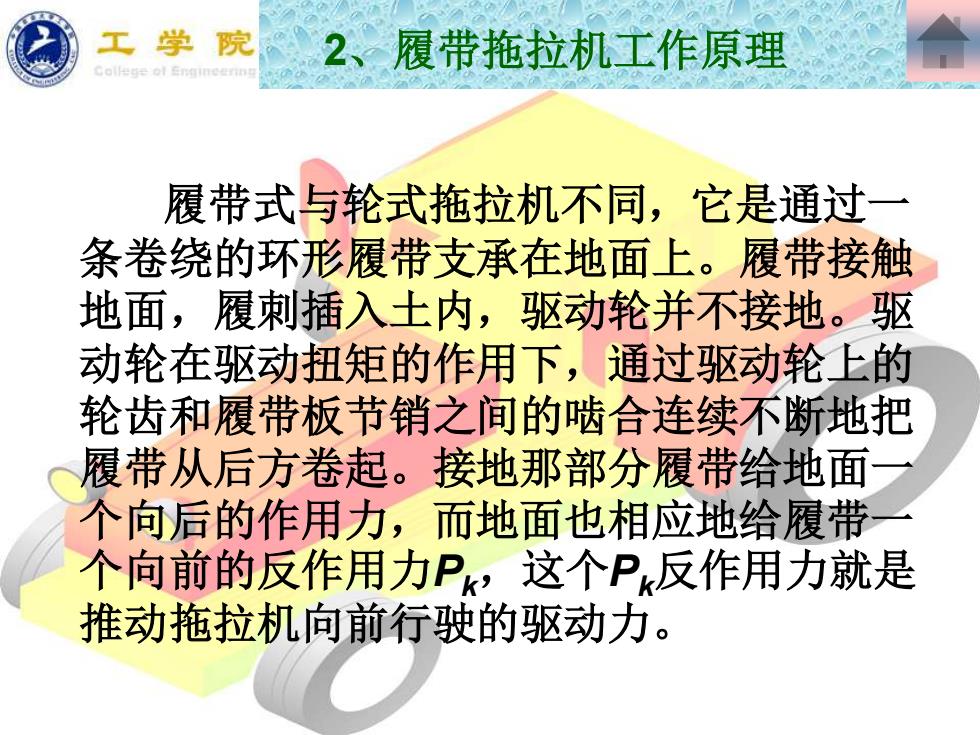

工学院履带拖拉机工作原理履带式与轮式拖拉机不同，它是通过一条卷绕的环形履带支承在地面上。履带接触地面，履刺插入土内，驱动轮并不接地。驱动轮在驱动扭矩的作用下，通过驱动轮上的轮齿和履带板节销之间的啮合连续不断地把履带从后方卷起。接地那部分履带给地面个向后的作用力，而地面也相应地给履带个向前的反作用力Pk，这个P反作用力就是推动拖拉机向前行驶的驱动力
2、履带拖拉机工作原理 履带式与轮式拖拉机不同，它是通过一 条卷绕的环形履带支承在地面上。履带接触 地面，履刺插入土内，驱动轮并不接地。驱 动轮在驱动扭矩的作用下，通过驱动轮上的 轮齿和履带板节销之间的啮合连续不断地把 履带从后方卷起。接地那部分履带给地面一 个向后的作用力，而地面也相应地给履带一 个向前的反作用力Pk，这个Pk反作用力就是 推动拖拉机向前行驶的驱动力

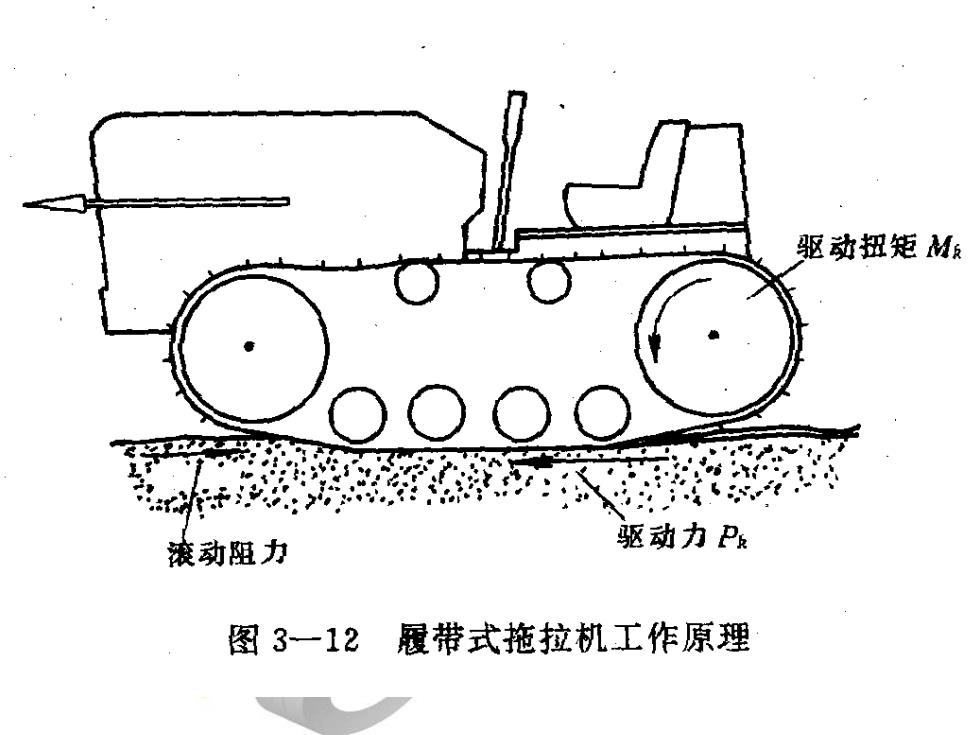

驱动扭矩M驱动力Pe滚动阻力履带式拖拉机工作原理图3—12

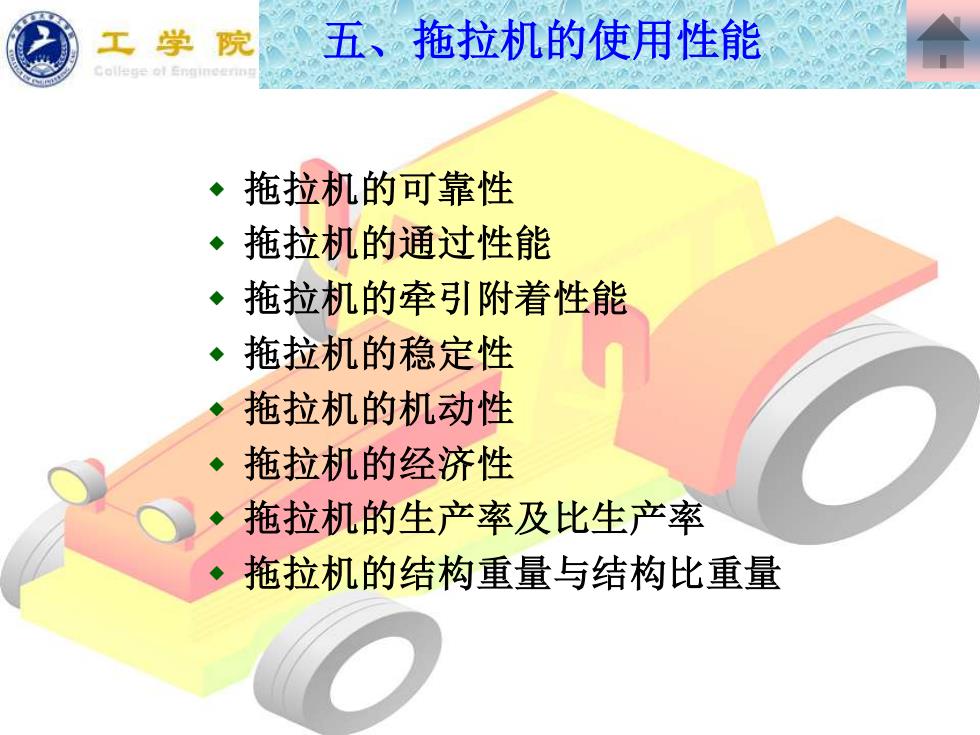

五、 拖拉机的使用性能工学院College ol Enginee·拖拉机的可靠性·拖拉机的通过性能·拖拉机的牵引附着性能·拖拉机的稳定性拖拉机的机动性拖拉机的经济性拖拉机的生产率及比生产率拖拉机的结构重量与结构比重量
五、拖拉机的使用性能 拖拉机的可靠性 拖拉机的通过性能 拖拉机的牵引附着性能 拖拉机的稳定性 拖拉机的机动性 拖拉机的经济性 拖拉机的生产率及比生产率 拖拉机的结构重量与结构比重量

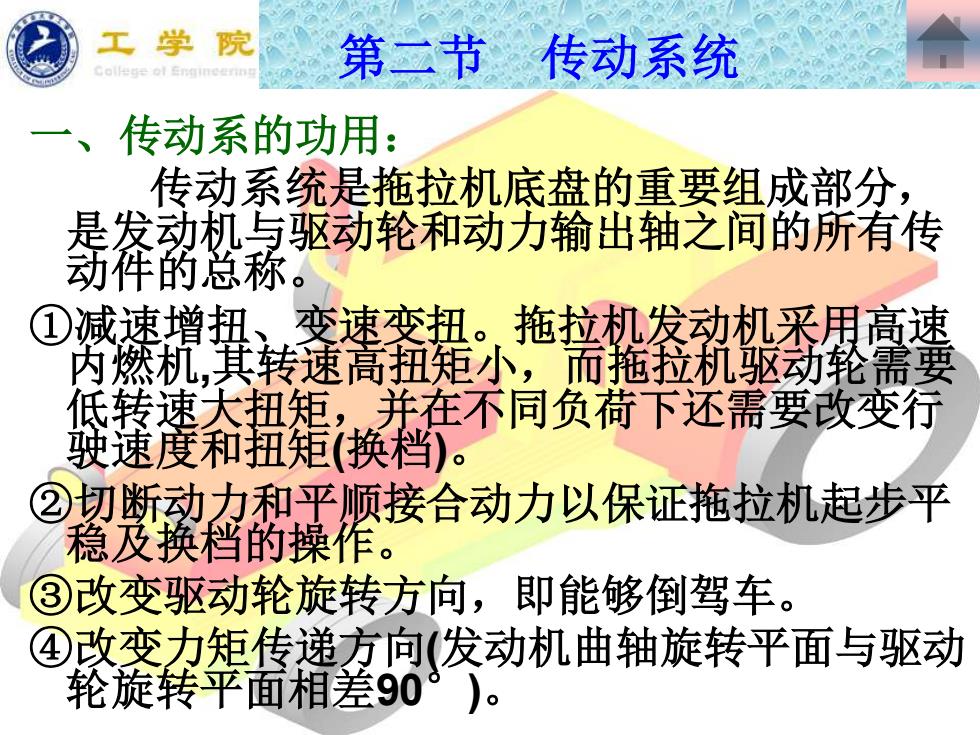

工学院第二节传动系统一、传动系的功用：传动系统是拖拉机底盘的重要组成部分是发动机与驱动轮和动力输出轴之间的所有传动件的总称。①减速增扭、变速变扭。拖拉机发动机采用高速丙燃机，其转速高扭矩小，而拖拉机驱动轮需要低转速大扭矩，并在不同负荷下还需要改变行驶速度和扭矩（换档）②切断动力和平顺接合动力以保证拖拉机起步平稳及换档的操作。③改变驱动轮旋转方向，即能够倒驾车④改变力矩传递方向(发动机曲轴旋转平面与驱动轮旋转平面相差90°）
一、传动系的功用： 传动系统是拖拉机底盘的重要组成部分， 是发动机与驱动轮和动力输出轴之间的所有传 动件的总称。 ①减速增扭、变速变扭。拖拉机发动机采用高速 内燃机,其转速高扭矩小，而拖拉机驱动轮需要 低转速大扭矩，并在不同负荷下还需要改变行 驶速度和扭矩(换档)。 ②切断动力和平顺接合动力以保证拖拉机起步平 稳及换档的操作。 ③改变驱动轮旋转方向，即能够倒驾车。 ④改变力矩传递方向(发动机曲轴旋转平面与驱动 轮旋转平面相差90°)。 第二节 传动系统
工学院传动系的类型与组成Collegeolsnginee·1、类型：机械式一我国常见的拖拉机普遍采用机械式液力式一发展趋势是全部实现液力式传动系统
二、传动系的类型与组成 1、类型： 机械式－我国常见的拖拉机普遍 采用机械式 液力式－发展趋势是全部实现 液力式传动系统
