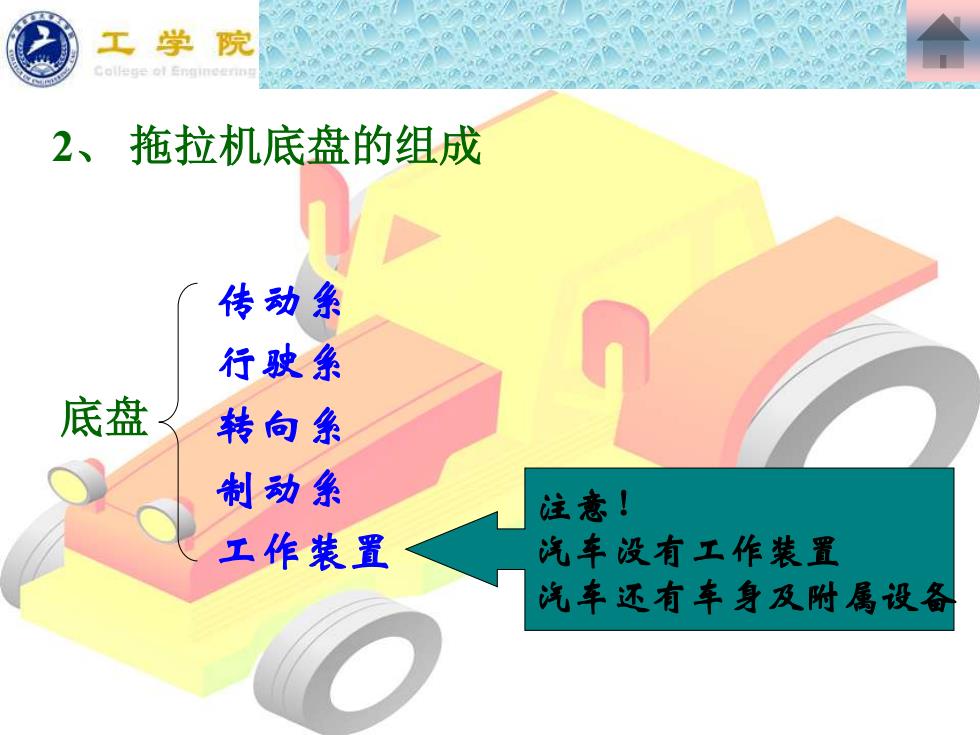

工学院Golegeo2、拖拉机底盘的组成传动系行驶系底盘转向系制动系注意！工作装置汽车没有工作装置汽车还有车身及附属设备
2、 拖拉机底盘的组成 传动系 行驶系 转向系 制动系 工作装置 注意！ 汽车没有工作装置 汽车还有车身及附属设备 底盘

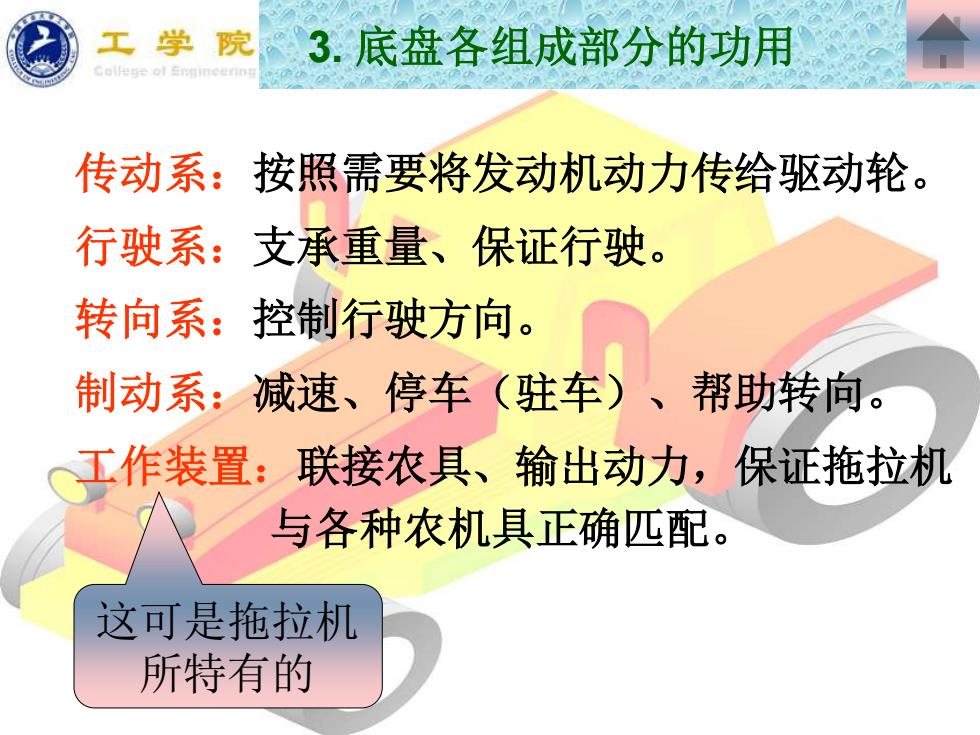

工学院3.底盘各组成部分的功用ColegeolEngineer传动系：按照需要将发动机动力传给驱动轮。行驶系：支承重量、保证行驶。转向系：控制行驶方向。制动系：减速、停车（驻车）帮助转向。工作装置：联接农具、输出动力，保证拖拉机与各种农机具正确匹配这可是拖拉机所特有的
3. 底盘各组成部分的功用 传动系：按照需要将发动机动力传给驱动轮。 行驶系：支承重量、保证行驶。 转向系：控制行驶方向。 制动系：减速、停车（驻车）、帮助转向。 工作装置：联接农具、输出动力，保证拖拉机 与各种农机具正确匹配。 这可是拖拉机 所特有的
工学院四、拖拉机行驶原理简介ColegeolE牵引阻力驱动力滚动阻力滚动阻力
四、拖拉机行驶原理简介 滚动阻力 驱动力 滚动阻力 牵引阻力

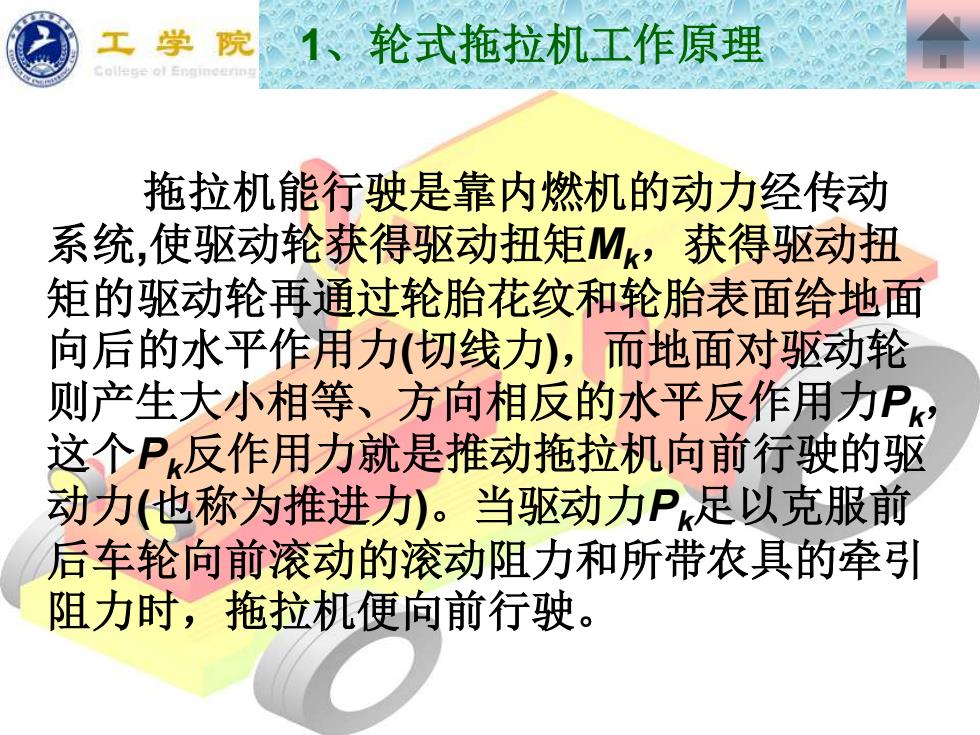

工学院1、轮式拖拉机工作原理EO拖拉机能行驶是靠内燃机的动力经传动系统.使驱动轮获得驱动扭矩M，获得驱动扭矩的驱动轮再通过轮胎花纹和轮胎表面给地面向后的水平作用力(切线力)，而地面对驱动轮则产生大小相等、方向相反的水平反作用力Pk这个Pk反作用力就是推动拖拉机向前行驶的驱动力(也称为推进力)。当驱动力Pk足以克服前后车轮向前滚动的滚动阻力和所带农具的牵引阻力时，拖拉机便向前行驶
1、轮式拖拉机工作原理 拖拉机能行驶是靠内燃机的动力经传动 系统,使驱动轮获得驱动扭矩Mk，获得驱动扭 矩的驱动轮再通过轮胎花纹和轮胎表面给地面 向后的水平作用力(切线力)，而地面对驱动轮 则产生大小相等、方向相反的水平反作用力Pk， 这个Pk反作用力就是推动拖拉机向前行驶的驱 动力(也称为推进力)。当驱动力Pk足以克服前 后车轮向前滚动的滚动阻力和所带农具的牵引 阻力时，拖拉机便向前行驶

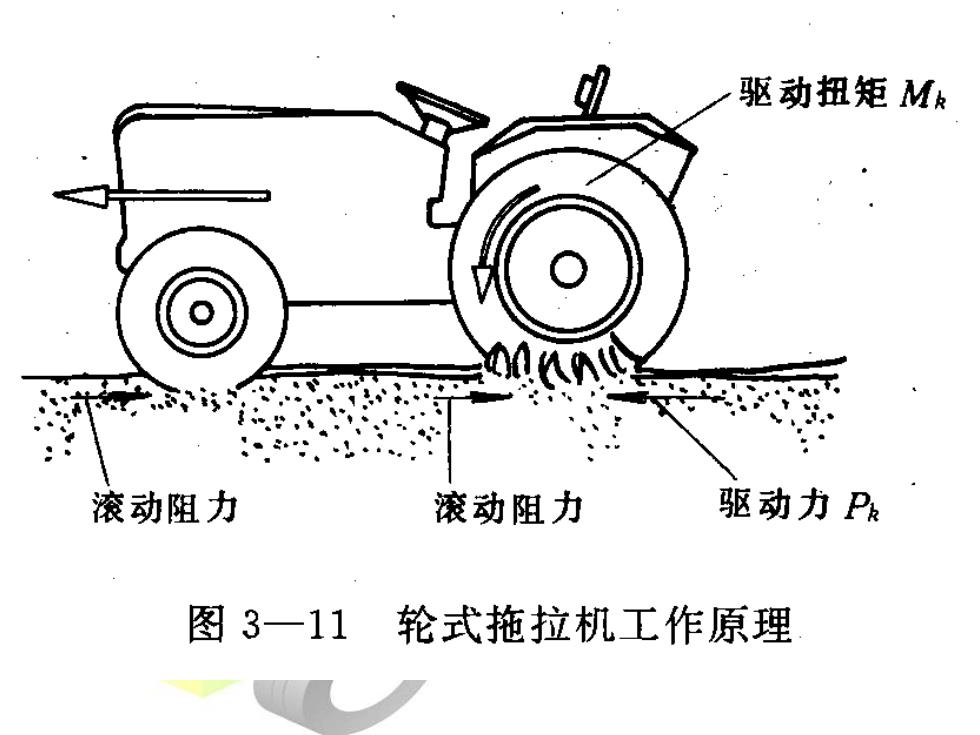

O驱动扭矩M驱动力Pr滚动阻力滚动阻力图 3—11轮式拖拉机工作原理
