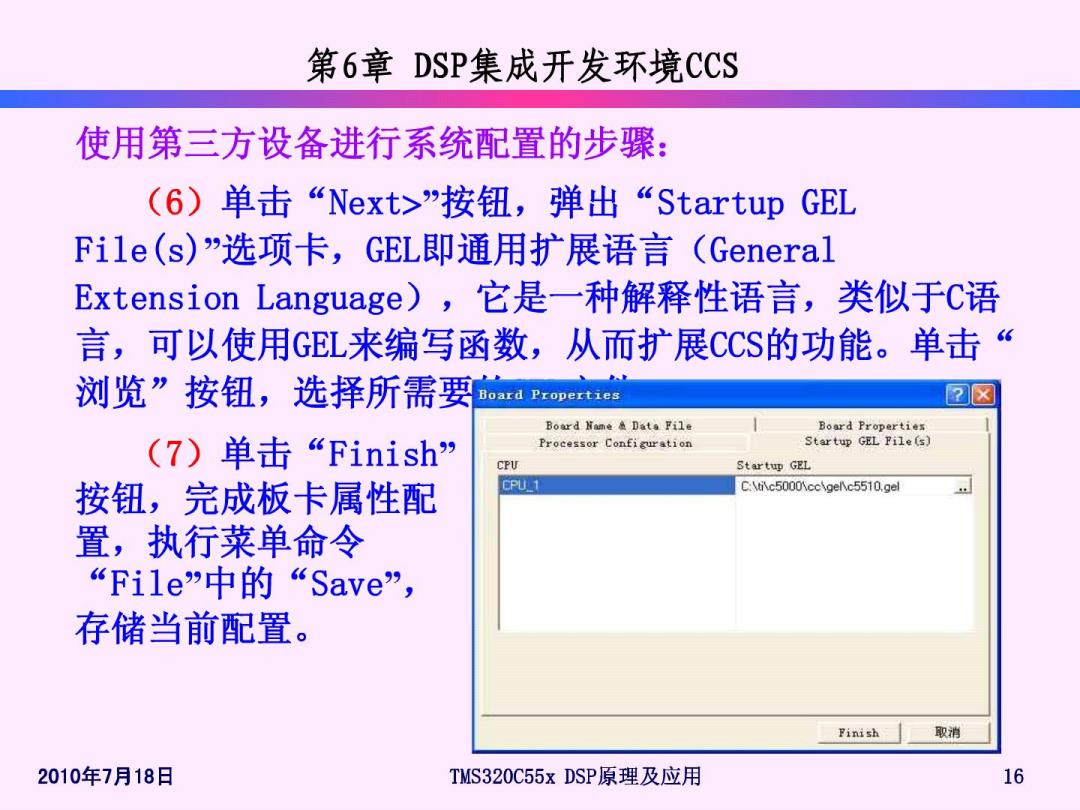

第6章DSP集成开发环境CCS 使用第三方设备进行系统配置的步骤： (6)单击“Next>按钮，弹出“Startup GEL File(s)”选项卡，GEL即通用扩展语言(General Extension Language),它是一种解释性语言，类似于C语 言，可以使用GL来编写函数，从而扩展CCS的功能。单击“ 浏览”按钮，选择所需要 Board Properties Board Name a Data File Board Properties (7)单击“Finish” Processor Configuration Startup GEL File(s) CPV Startup GEL 按钮，完成板卡属性配 CPU_1 C:Vti\c5000\cc\gelc5510.gel 置，执行菜单命令 “File”中的“Save”, 存储当前配置。 Finish 取消 2010年7月18日 TMS320C55xDSP原理及应用 16
第6章DSP集成开发环境CCS 6.2CCS安装与设置 文件名介绍 使用CCS软件所要用到的文件类型： ●米.cmd- 链接命令文件； ●*.obj一由源文件编译或汇编后所生成的 目标文件； ●米.out 一完成编译、汇编、 链接后所形成 的可执行文件，可在CCS监控下调 试和执行； 2010年7月18日 TMS320C55xDSP原理及应用 17

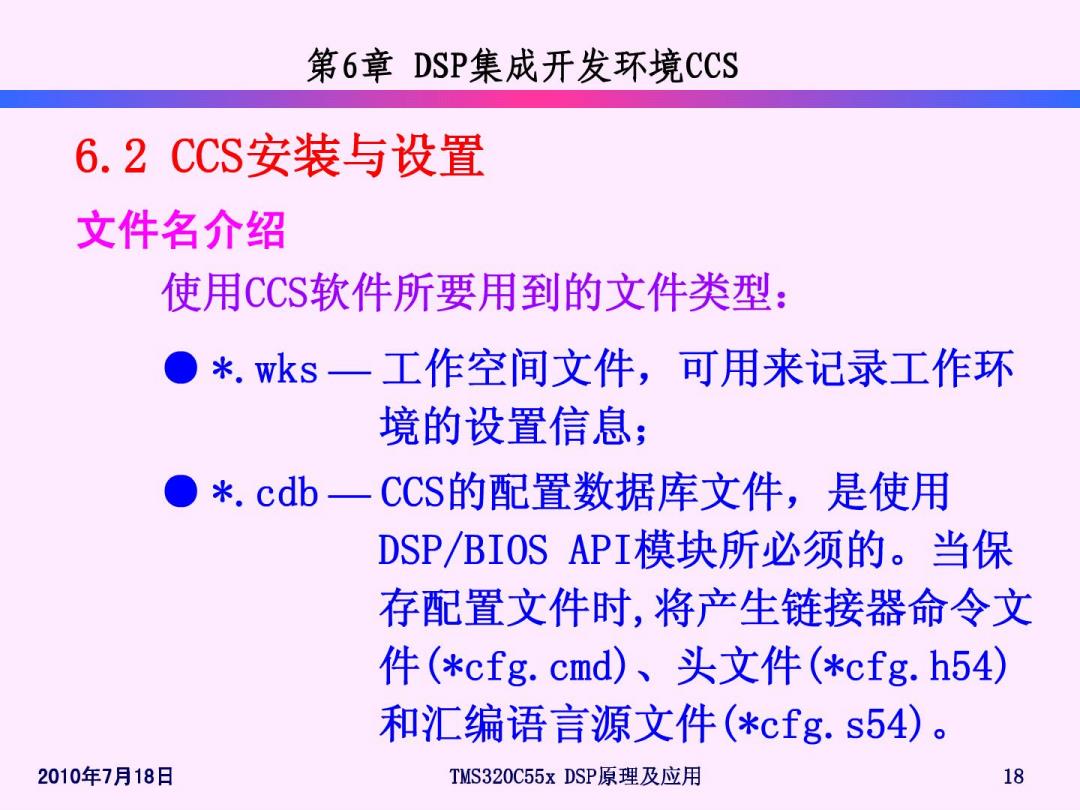

第6章DSP集成开发环境CCS 6.2CCS安装与设置 文件名介绍 使用CCS软件所要用到的文件类型： ●*.wks一工作空间文件，可用来记录工作环 境的设置信息； ●米.cdb CCS的配置数据库文件，是使用 DSP/BIOS API模块所必须的。当保 存配置文件时，将产生链接器命令文 件(*cfg.cmd)、头文件(*cfg.h54) 和汇编语言源文件(*cfg.s54)。 2010年7月18日 TMS320C55xDSP原理及应用 18
第6章DSP集成开发环境CCS 6.3CCS的基本操作 利用CC§集成：氖境的用殷丐躁春开发环境下 完成王程要的健建程唐锅辑编译、链接、调 试和数据分析等。 @英泽言或汇编)、目标文件、库文 件 编程环境，对头文件( ③尉生程第行￥*.cmd文件)，和源程序 Bui1 电对结東数据選和算法评估 窗口中显 示错 罩具里好运行结果、输出数据进行分析，评估 算法的性能。 2010年7月18日 TMS320C55xDSP原理及应用 19

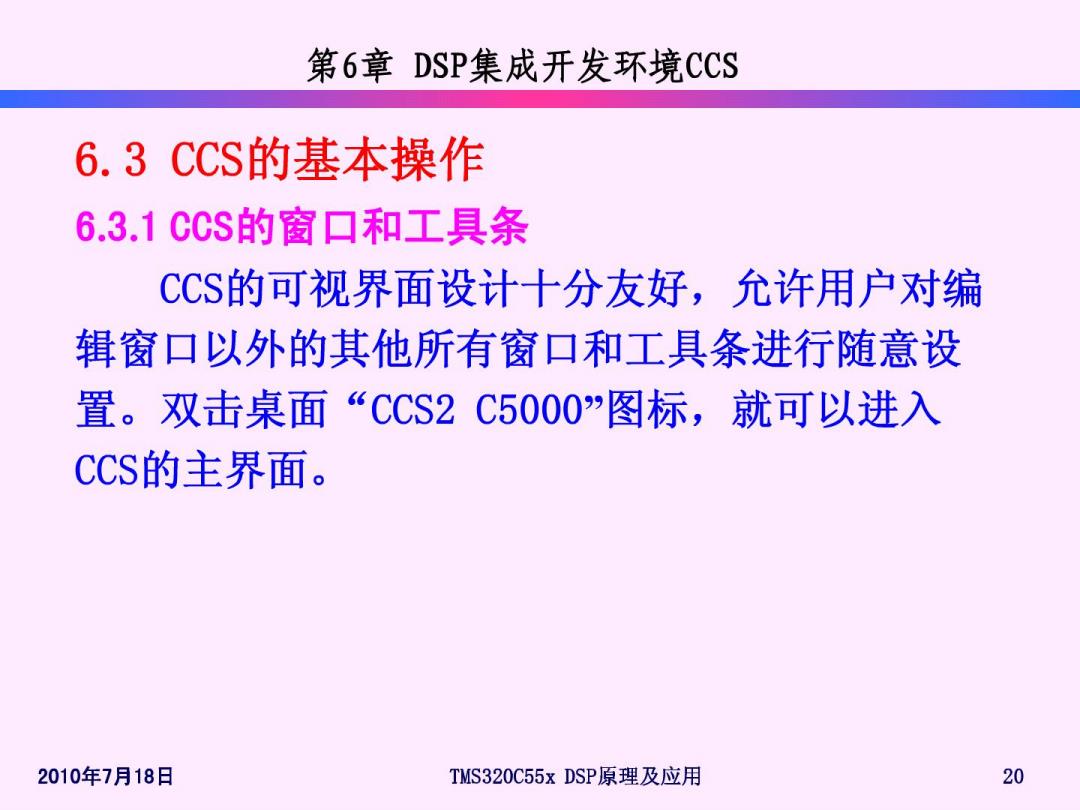

第6章DSP集成开发环境CCS 6.3CCS的基本操作 6.3.1CCS的窗口和工具条 CCS的可视界面设计十分友好，允许用户对编 辑窗口以外的其他所有窗口和工具条进行随意设 置。双击桌面“CCS2C5000”图标，就可以进入 CCS的主界面。 2010年7月18日 TMS320C55xDSP原理及应用 20
