第6章光电式传感器 6.1 光源 2 6.2 光电效应和光电器件 3 6.3光固态CCD图像传感器 nnan■■■■naa■naa■■na■■nEEn■■■nEEmn■■■■■naan■a■■■a■n■aa■■■■■■nEEmn■■a■a■ana■■nnaa■naa■■n■■g■ann
第6章 光电式传感器 1 6.1 光源 6.2 光电效应和光电器件 3 6.3 光固态CCD图像传感器 2
概述 光电式传感器是将光通量转换为电量的 种传感器，光电式传感器的基础是光电转换元 件的光电效应。 ◆由于光电测量方法灵活多样，可测参数众多， 具有非接触、高精度、高可靠性和反应快等特 点，使得光电传感器在检测和控制领域获得了 广泛的应用
概述 光电式传感器是将光通量转换为电量的一 种传感器，光电式传感器的基础是光电转换元 件的光电效应。 ◆由于光电测量方法灵活多样，可测参数众多， 具有非接触、高精度、高可靠性和反应快等特 点，使得光电传感器在检测和控制领域获得了 广泛的应用

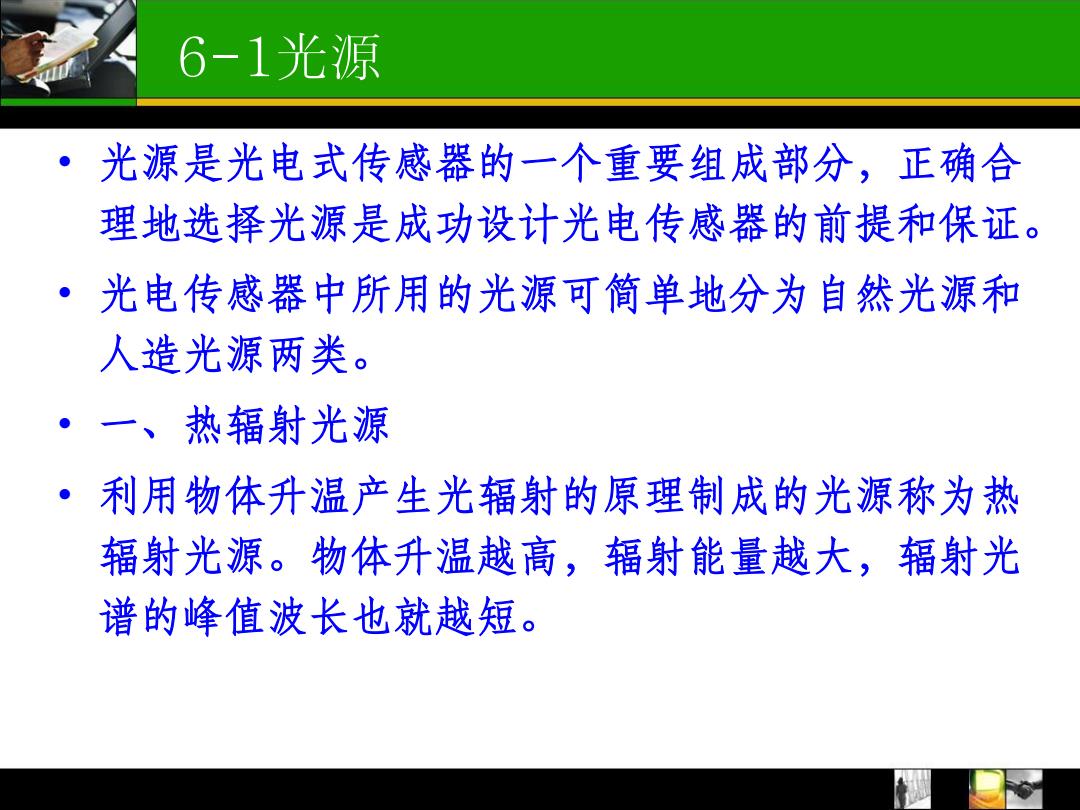

6-1光源 光源是光电式传感器的一个重要组成部分，正确合 理地选择光源是成功设计光电传感器的前提和保证。 光电传感器中所用的光源可简单地分为自然光源和 人造光源两类。 一、热辐射光源 利用物体升温产生光辐射的原理制成的光源称为热 辐射光源。物体升温越高，辐射能量越大，辐射光 谱的峰值波长也就越短
6-1光源 • 光源是光电式传感器的一个重要组成部分，正确合 理地选择光源是成功设计光电传感器的前提和保证。 • 光电传感器中所用的光源可简单地分为自然光源和 人造光源两类。 • 一、热辐射光源 • 利用物体升温产生光辐射的原理制成的光源称为热 辐射光源。物体升温越高，辐射能量越大，辐射光 谱的峰值波长也就越短
6-1光源 ·1.白炽灯 ·白炽灯是一种典型的可见光谱热辐射光源。钨丝 密封在玻璃泡内，泡内充以惰性气体或者保持真 空，依靠电能将钨丝加热到白炽状态而发光。 ·2.卤钨灯 ·卤钨灯是一种特殊的白炽灯，灯泡用石英玻璃或 硬质玻璃制作，能够耐3500K的高温，灯泡内充 以卤族元素，通常是碘
6-1光源 • 1．白炽灯 • 白炽灯是一种典型的可见光谱热辐射光源。钨丝 密封在玻璃泡内，泡内充以惰性气体或者保持真 空，依靠电能将钨丝加热到白炽状态而发光。 • 2．卤钨灯 • 卤钨灯是一种特殊的白炽灯，灯泡用石英玻璃或 硬质玻璃制作，能够耐3500K的高温，灯泡内充 以卤族元素，通常是碘
6-1光源 ·二、气体放电光源 电流通过置于气体中的两个电极时，两电极之 间会放电发光，利用这种原理制成的光源称为 气体放电光源。 ·三、电致发光光源一发光二极管 。 固体发光材料在电场激发下产生的发光现象称 为电致发光，它是将电能直接转换成光能的过 程。利用这种现象制成的器件称为电致发光
6-1光源 • 二、气体放电光源 • 电流通过置于气体中的两个电极时，两电极之 间会放电发光，利用这种原理制成的光源称为 气体放电光源。 • 三、电致发光光源——发光二极管 • 固体发光材料在电场激发下产生的发光现象称 为电致发光，它是将电能直接转换成光能的过 程。利用这种现象制成的器件称为电致发光
