第4章热电式传感器 4.1 热电偶 2 4.2 热电阻传感器 3 4.3 热敏电阻 4 4.4 集成温度传感器 5 4.5热电式传感器的应用
第4章 热电式传感器 1 4.1 热电偶 4.2 热电阻传感器 3 4.3 热敏电阻 4 4.4 集成温度传感器 2 5 4.5 热电式传感器的应用
概述 热电式传感器是一种将温度变化转换为电量变 化的装置。它利用传感元件的电磁参数随温度变化 的特征来达到测量的目的。通常将被测温度转换为 敏感元件的电阻、磁导或电势等的变化，通过适当 的测量电路，就可由电压、电流这些电参数的变化 来表达所测温度的变化。 ◆将温度转换为电势大小的热电式传感器叫热电偶； ◆将温度转换为电阻值大小的热电式传感器叫做热电 阻
概述 热电式传感器是一种将温度变化转换为电量变 化的装置。它利用传感元件的电磁参数随温度变化 的特征来达到测量的目的。通常将被测温度转换为 敏感元件的电阻、磁导或电势等的变化，通过适当 的测量电路，就可由电压、电流这些电参数的变化 来表达所测温度的变化。 ◆将温度转换为电势大小的热电式传感器叫热电偶； ◆将温度转换为电阻值大小的热电式传感器叫做热电 阻
4.1热电阻测温传感器 热电偶是工程上应用最广泛的温度传感器。 它构造简单，使用方便，具有较高的准确度、稳 定性及复现性，温度测量范围宽，在温度测量中 占有重要的地位
4.1 热电阻测温传感器 热电偶是工程上应用最广泛的温度传感器。 它构造简单，使用方便，具有较高的准确度、稳 定性及复现性，温度测量范围宽，在温度测量中 占有重要的地位

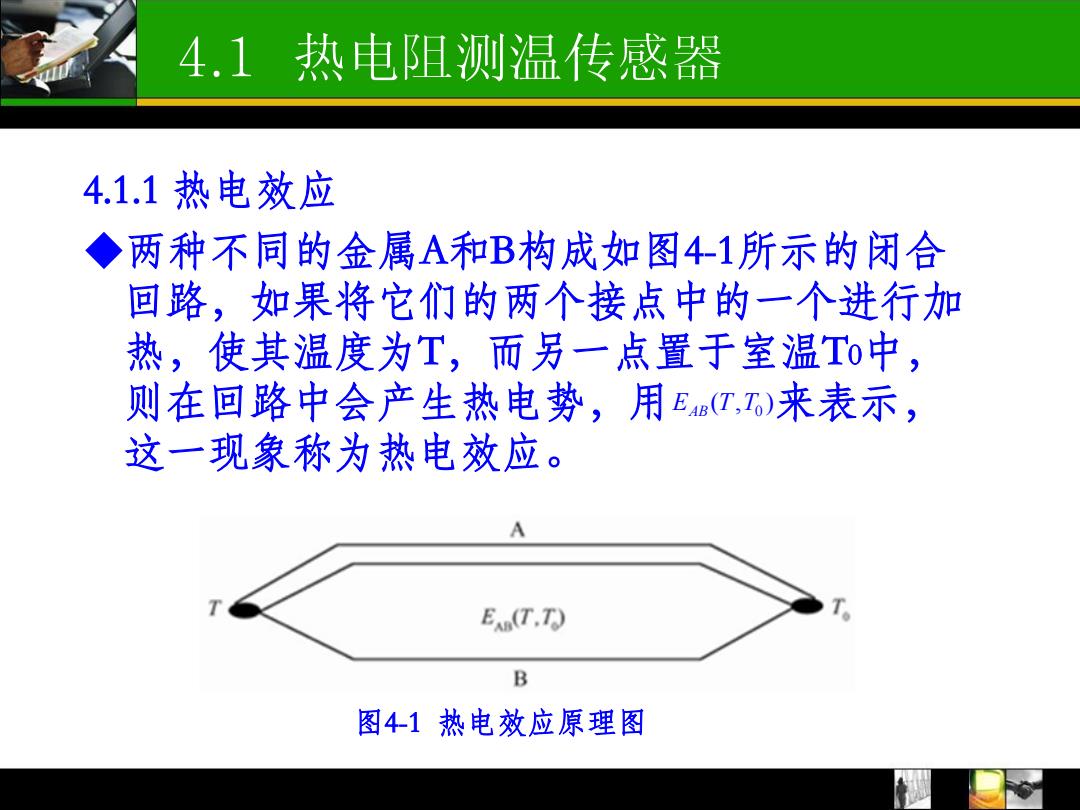

4.1热电阻测温传感器 4.1.1热电效应 ◆两种不同的金属A和B构成如图4-1所示的闭合 回路，如果将它们的两个接点中的一个进行加 热，使其温度为T,而另一点置于室温T0中， 则在回路中会产生热电势，用E(T,)来表示， 这一现象称为热电效应。 E(T.T) B 图41热电效应原理图
4.1 热电阻测温传感器 4.1.1 热电效应 ◆两种不同的金属A和B构成如图4-1所示的闭合 回路，如果将它们的两个接点中的一个进行加 热，使其温度为T，而另一点置于室温T0中， 则在回路中会产生热电势，用 来表示， 这一现象称为热电效应。 0 ( , ) E T T AB 图4-1 热电效应原理图
4.1热电阻测温传感器 ◆通常把两种不同金属的这种组合叫做热电偶，A、B 叫做热电极，温度高的接点叫做热端或工作端，而 温度低的接点叫做冷端或自由端。 ◆由理论分析知道，热电效应产生的热电式是由接触 电势和温差电势两部分组成。 ”Rt=Ro[1+x(t—to)] (4.1-1) ·式中Rt—温度t时的电阻值 (2); Ro- 温度to时电阻值（Ω）； 热电阻的电阻温度系数（1/℃)，表示单位温 度引起的电阻对变化
4.1 热电阻测温传感器 ◆通常把两种不同金属的这种组合叫做热电偶，A、B 叫做热电极，温度高的接点叫做热端或工作端，而 温度低的接点叫做冷端或自由端。 ◆由理论分析知道，热电效应产生的热电式是由接触 电势和温差电势两部分组成。 • Rt=Ro[1+α(t—to)] (4.1-1) • 式中 Rt——温度t时的电阻值（Ω）； • Ro——温度to时电阻值（Ω）； • α——热电阻的电阻温度系数（1/℃），表示单位温 度引起的电阻对变化
