Edited by Foxit PDF Editor Copyright (c)by Foxcit Software Company,2003-2009 For Evaluation Only. 第1章数字信号处理和DSP系统 内容提要 数字信号处理器诞生之时，没有人预料到它竞能给世界带 来巨大的变化。其应用的广度还是深度方面，都在以前所未有 的速度向前发展。 本章首先对实时数字信号技术的发展进行了介绍，分析了 不同实现方法的优缺点；接着针对可编程数字信号处理器应用 800 600 领域、内部结构等特点进行了介绍；之后以德州仪器公司的第 三代产品DSP产品为例，介绍了包括C24x和C28系列，C62x 和C64x系列，C67x和C33系列，低功耗16位定点数字信号处 理器C54x和C55x系列的功能、封装、外设资源等特性。接下 来介绍了选择DSP芯片所要考虑的运算速度、算法格式和数据 宽度、存储器类型功耗、以及开发工具等因素。最后给出了开 发DSP应用系统的设计流程。 TMS320C55xDSP原理及应用 1

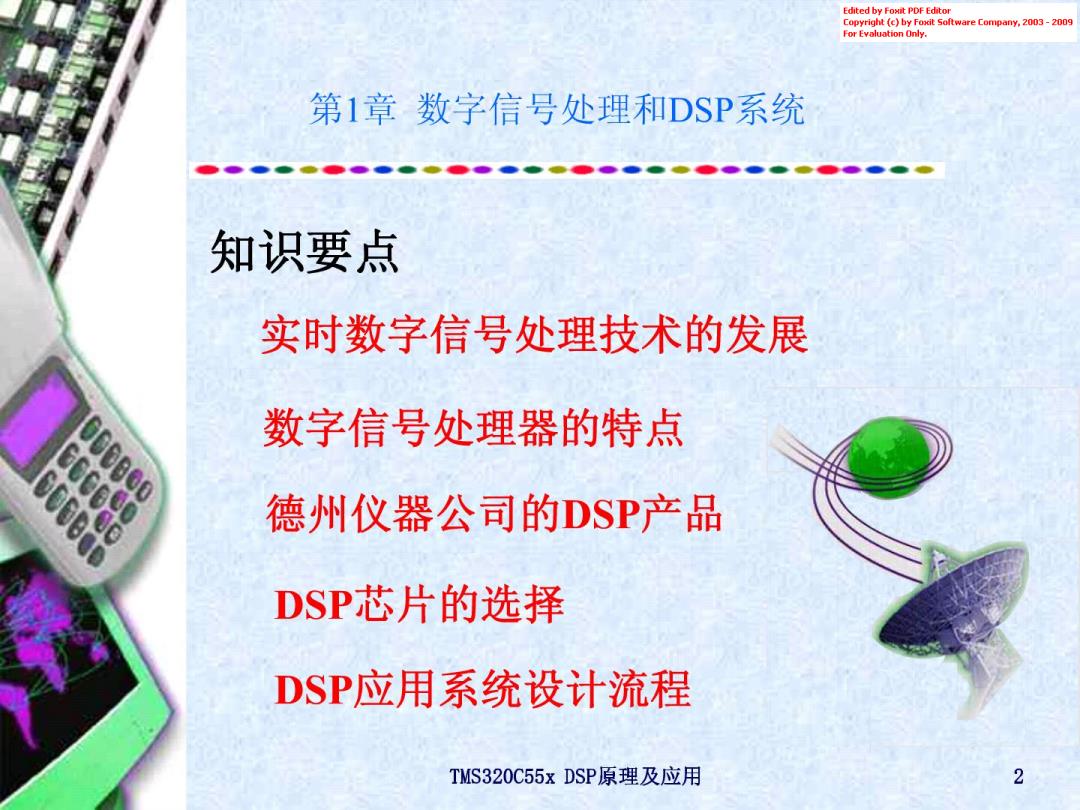

Edited by Foxit PDF Editor Copyright (c)by Foxcit Software Company,2003-2009 For Evaluation Only. 第1章数字信号处理和DSP系统 知识要点 实时数字信号处理技术的发展 0606600 数字信号处理器的特点 660690 德州仪器公司的DSP产品 DSP芯片的选择 DSP应用系统设计流程 TMS320C55xDSP原理及应用 2
Edited by Foxit PDF Editor Copyright (c)by Foscit Software Company,2003-2009 For Evaluation Only. 第1章数字信号处理和DSP系统 1.1实时数字信号处理技术的发展 1.2数字信号处理器的特点 1.3德州仪器公司的DSP产品 1.4DSP芯片的选择 1.5DSP应用系统设计流程 TMS320C55xDSP原理及应用 3
Edited by Foxit PDF Editor Copyright (c)by Foxcit Software Company,2003-2009 For Evaluation Only. 第1章数字信号处理和DSP系统 1.1实时数字信号处理技术的发展 20世纪60年代以来，随着信息技术的不断进步， 数字信 号处理技术应运而生并得到迅速发展。80年代以前，由于方 法的限制，数字信号处理技术处于理论研究阶段，还得不到 广泛的应用。在此阶段，人们利用通用计算机进行数字滤波 频谱分析等算法的研究，以及数字信号处理系统的模拟和 仿真。而将数字信号处理技术推向高峰的则是实时数字信号 处理技术的高速发展 实时数字信号处理对数字信号处理系统的处理能力提出 了严格的要求，所有运算、处理都必须小于系统可接受的最 大时延。 2010年7月18日 TMS320C55xDSP原理及应用 4
Edited by Foxit PDF Editor Copyright (c)by Foxcit Software Company,2003-2009 For Evaluation Only. 第1章数字信号处理和DSP系统 典型实时数字信号处理系统的基本部件包括：抗混叠滤波器 (Anti-aliasing filter)、模/数转换器(Analog-to-Digital Converter,ADC)、数字信号处理、数/模转换器(Digital-to Analog Converter,DAC)和抗镜像滤波器(Anti-image filter ),如图1-1所示。其中，抗混叠滤波器将输入的模拟信号中高 于奈奎斯特频率的频率成分滤掉；ADC将模拟信号转换成DSP 可以处理的并行或串行的数字比特流；数字信号处理部分完成 数字号信处理算法；经过处理的数字信号经DAC转换成为模拟 样值之后，再由抗镜像滤波器完成模拟波形的重建。 2010年7月18日 TMS320C55xDSP原理及应用 5
