第二章8086体系结构 8086CPU结构 8086系统的结构和配置 》 日为
第二章8086体系结构 8086CPU结构 8086系统的结构和配置
2.18086CPU结构 ◆ 8086CPU的内部结构 ◆8086CPU的寄存器结构 ◆8086CPU的管脚及功能

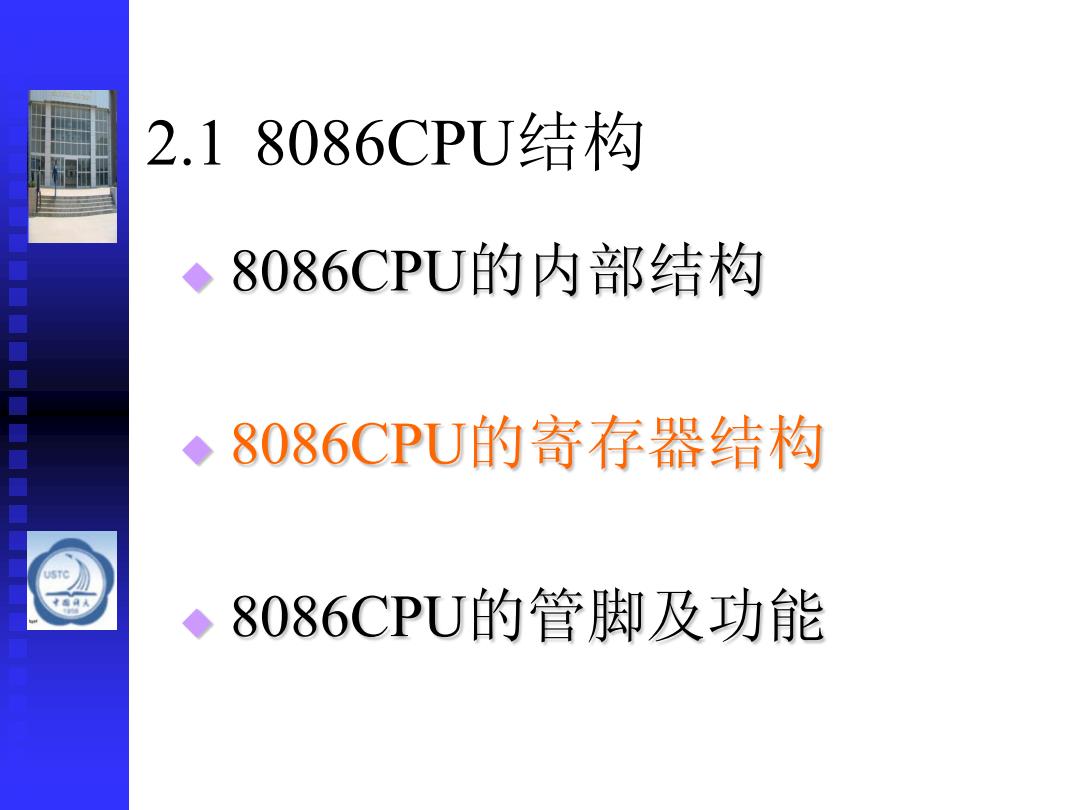

2.1 8086CPU结构 8086CPU的内部结构 8086CPU的寄存器结构 8086CPU的管脚及功能
一、 8086CPU的内部结构 ◆8086CPU的内部结构组成 8086CPU由两部分组成： 指令执行部件(EU,Execution Unit) 总线接口部件(BIU,Bus Interface Unit)
8086CPU的内部结构组成 8086CPU由两部分组成： 指令执行部件(EU，Execution Unit) 总线接口部件(BIU，Bus Interface Unit) 一、 8086CPU的内部结构

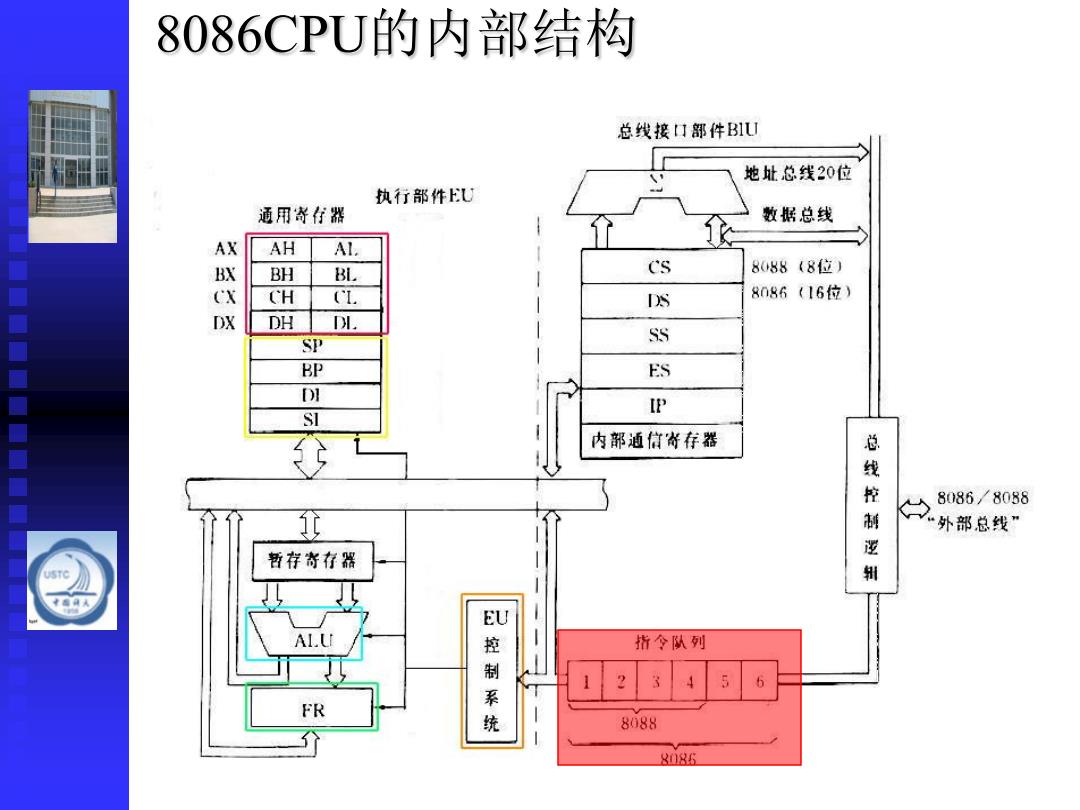

8086CPU的内部结构 总线接口部件BIU 地址总线20位 执行部件上U 通用寄行器 数据总线 AX AH AL. BH BL Cs 888(8位) CH L S 8086(16位) DX DH DI. SP SS BP ES D IP SI 内部通信寄存器 总线控制 8086/8088 外部总线” 暂存寄存器 逻 细 EU ALU 指令队列 FR 控制系统 123 5 8088 8185
8086CPU的内部结构
执行部件(EU)主要由算术逻辑运算单 元(ALU)、标志寄存器FR、通用寄存器组和 EU控制器等4个部件组成，其主要功能是执 行指令
执行部件（EU）主要由算术逻辑运算单 元(ALU)、标志寄存器FR、通用寄存器组和 EU控制器等4个部件组成，其主要功能是执 行指令
