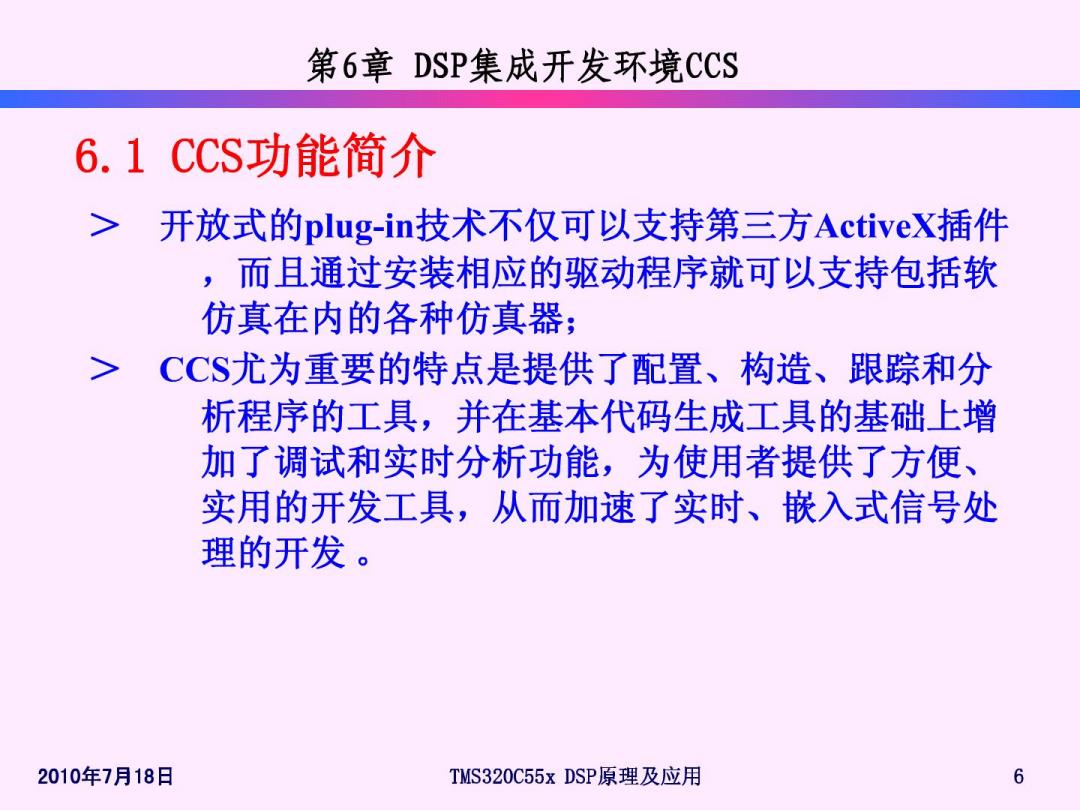

第6章DSP集成开发环境CCS 6.1CCS功能简介 > 开放式的plug-in技术不仅可以支持第三方ActiveX:插件 ,而且通过安装相应的驱动程序就可以支持包括软 仿真在内的各种仿真器； > CCS尤为重要的特点是提供了配置、构造、跟踪和分 析程序的工具，并在基本代码生成工具的基础上增 加了调试和实时分析功能，为使用者提供了方便、 实用的开发工具，从而加速了实时、嵌入式信号处 理的开发。 2010年7月18日 TMS320C55xDSP原理及应用 6
第6章DSP集成开发环境CCS 6.2CCS安装与设置 6.2.1CCS软件安装 将CCS安装光盘放入光盘驱动器中，在Windows环境下 运行安装程序setup.exe。 当CCS软件安装到计算机后，桌面上会出现如图所示的 两个快捷方式图标。 Setup CCS 2 ccs 2 CC5000) CC5000) CCS应用程序 CCS配置程序 2010年7月18日 TMS320C55xDSP原理及应用 7
第6章DSP集成开发环境CCS 6.2CCS安装与设置 6.2.2CCS设置 CCS是运行在一系列仿真设备之上的一个集成 开发环境，为了使CCS能工作在不同的硬件或仿真 目标板上，必须要进行CCS设置。 CCS的系统配置有两种方法： >利用系统提供的标准配置文件进行配置； >按用户自己建立的配置文件来配置系统结构。 2010年7月18日 TMS320C55xDSP原理及应用 8
第6章DSP集成开发环境CCS 6.2.2CCS系统配置 采用标准配置文件进行系统配置的步骤： (1)启动CCS配置 [mport Configuration 2☒ Available Configurations C549 XDS510 Emulator 双击桌面上的Setur C5510 EVM Import C5510 Simulator 运行仿 C55x Functional Simulator 真设备的安装程序。 C55x Simulator Clear C55x XDS510 Emulator Filters CCS安装完成之后，会 Family Platform Endianness 在系统中默认安装C55x 11 11 a11 的软仿真设备（C55x Configuration Description Simulator)。 Simulates C55x CPU core.Supports program/data memory with latency.If the memory configuration is not provided,a flat memory system (memory with no latency,no DARAM/SARAM)is used as default.Also supports Timer Show this dialog next t time Setup is Advanced>》 Save and Quit Close Help 2010年7月18日 TMS320C55xDSP原理及应用 9
第6章DSP集成开发环境CCS 6.2.2CCS系统配置 采用标准配置文件进行系统配置的步骤： (2)清除以前定义的配置。 点出选壶系缔除失村话框，选择 “yYe鼎系繚羅置.Configurations"区域中选择所 需要潯诱健段潜油联平峰颚 蕖嶤融车平患#春咧皮响C拉 莊裁避的筋真逊瘤奄工作4x,C55x。平台类型（Platform )下拉列表当中的可选项有：DSK,EMU,EVM,SIM。 对于C5000系列DSP,Endianness选项可不用。依次选择前 两个下拉菜单后，单击“Import'按钮即可。 2010年7月18日 TMS320C55xDSP原理及应用 10
