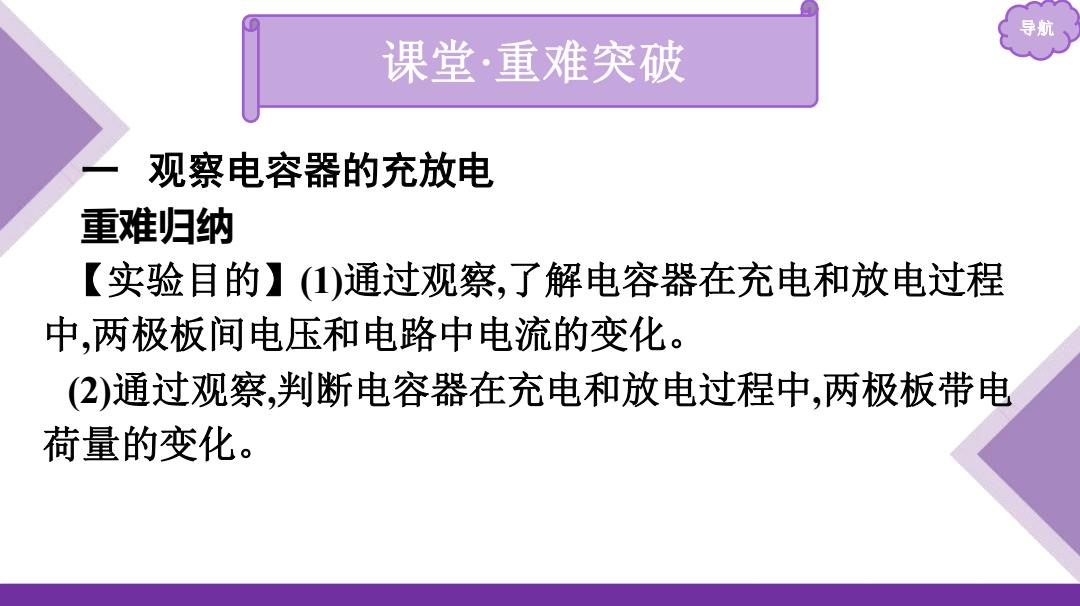

导航 课堂·重难突破 观察电容器的充放电 重难归纳 【实验目的】(1)通过观察，了解电容器在充电和放电过程 中，两极板间电压和电路中电流的变化。 (2)通过观察，判断电容器在充电和放电过程中，两极板带电 荷量的变化
导航 一 观察电容器的充放电 重难归纳 【实验目的】(1)通过观察,了解电容器在充电和放电过程 中,两极板间电压和电路中电流的变化。 (2)通过观察,判断电容器在充电和放电过程中,两极板带电 荷量的变化。 课堂·重难突破

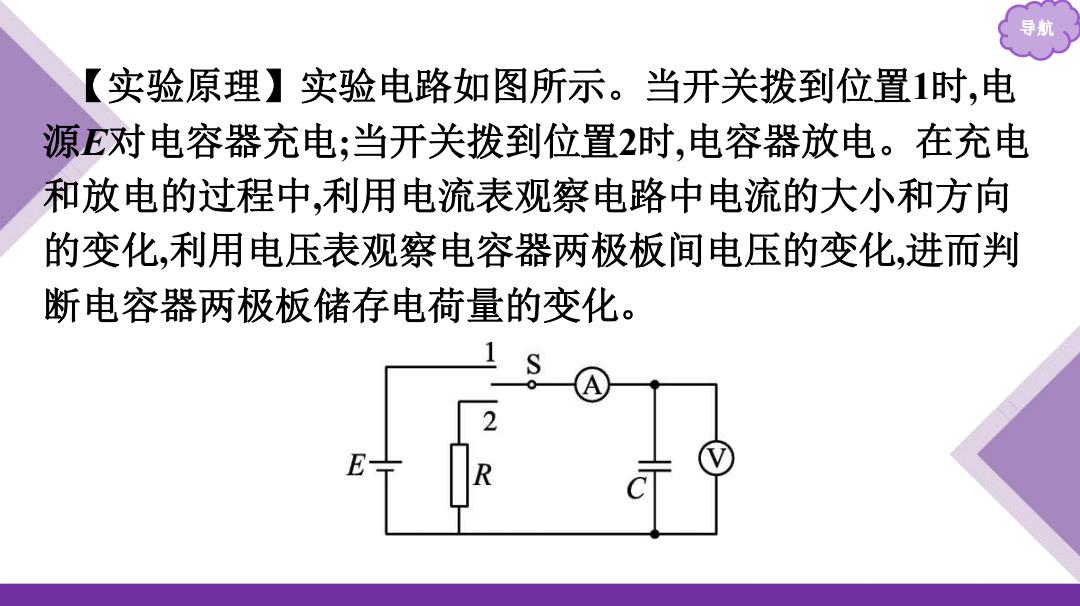

导月 【实验原理】实验电路如图所示。当开关拨到位置1时，电 源E对电容器充电；当开关拨到位置2时，电容器放电。在充电 和放电的过程中，利用电流表观察电路中电流的大小和方向 的变化，利用电压表观察电容器两极板间电压的变化，进而判 断电容器两极板储存电荷量的变化
导航 【实验原理】实验电路如图所示。当开关拨到位置1时,电 源E对电容器充电;当开关拨到位置2时,电容器放电。在充电 和放电的过程中,利用电流表观察电路中电流的大小和方向 的变化,利用电压表观察电容器两极板间电压的变化,进而判 断电容器两极板储存电荷量的变化

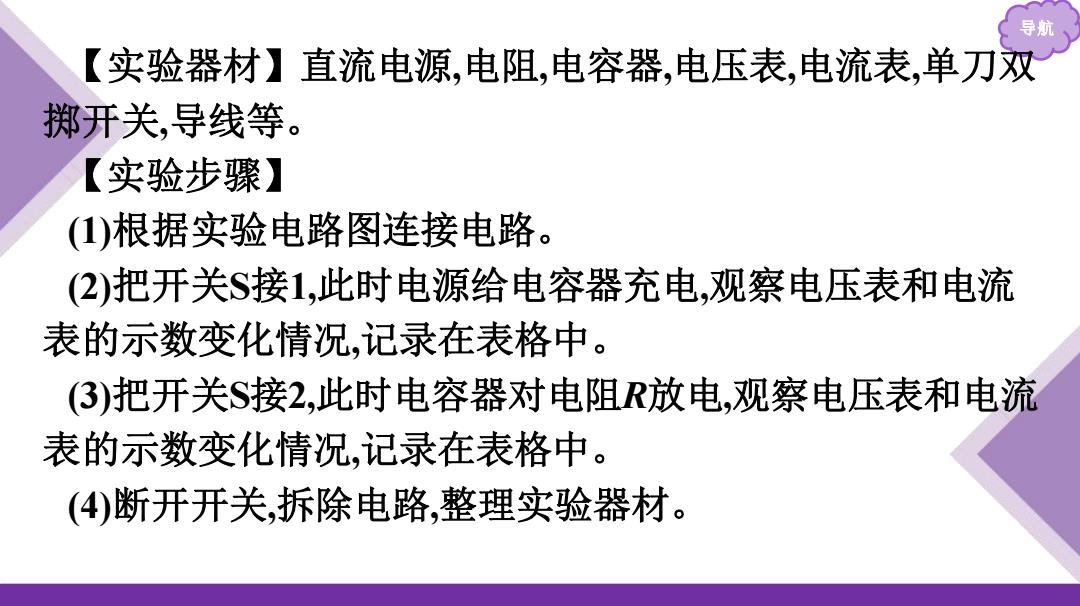

【实验器材】直流电源，电阻，电容器，电压表，电流表，单刀双 掷开关，导线等。 【实验步骤】 ()根据实验电路图连接电路。 (2)把开关$接1，此时电源给电容器充电，观察电压表和电流 表的示数变化情况，记录在表格中。 (3)把开关$接2，此时电容器对电阻R放电，观察电压表和电流 表的示数变化情况，记录在表格中。 (4)断开开关，拆除电路，整理实验器材
导航 【实验器材】直流电源,电阻,电容器,电压表,电流表,单刀双 掷开关,导线等。 【实验步骤】 (1)根据实验电路图连接电路。 (2)把开关S接1,此时电源给电容器充电,观察电压表和电流 表的示数变化情况,记录在表格中。 (3)把开关S接2,此时电容器对电阻R放电,观察电压表和电流 表的示数变化情况,记录在表格中。 (4)断开开关,拆除电路,整理实验器材
导航 【实验现象】 过程 充电过程 放电过程 电路 图 (1)电压表示数迅速增大，随后稳定 在某一数值 ()电压表示数迅速减小为零 实验 (2)电流表示数开始很大，迅速 现象 (2)电流表示数开始很大，迅速变小 为零 减小为零 (3)电流方向为流入电容器正极板 3)电流方向是从正极板流出
导航 【实验现象】 过程 充电过程 放电过程 电路 图 实验 现象 (1)电压表示数迅速增大,随后稳定 在某一数值 (2)电流表示数开始很大,迅速变小 为零 (3)电流方向为流入电容器正极板 (1)电压表示数迅速减小为零 (2)电流表示数开始很大,迅速 减小为零 (3)电流方向是从正极板流出

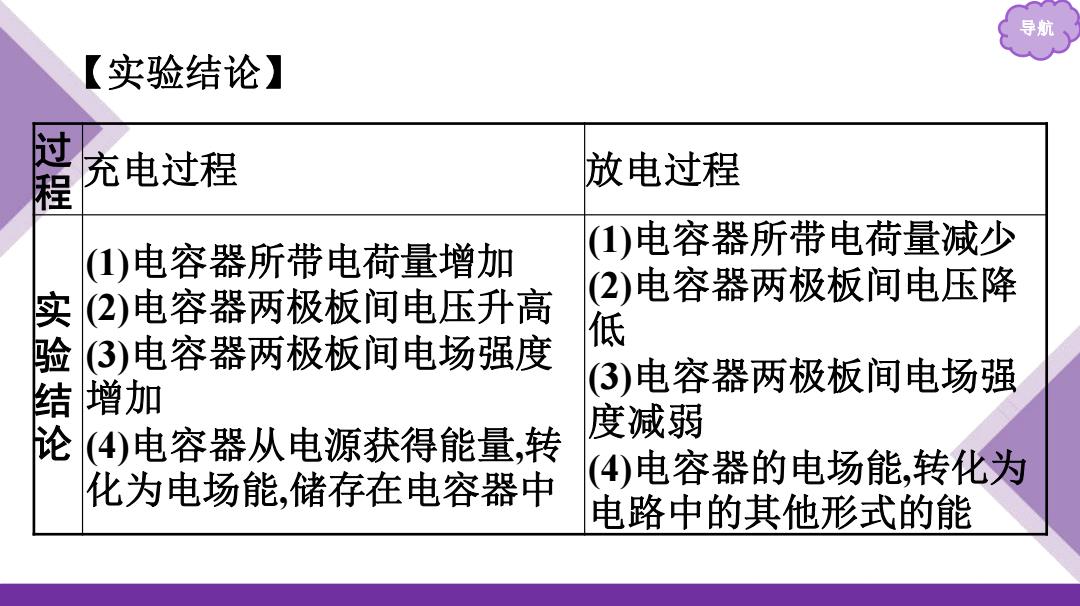

导 【实验结论】 过程 充电过程 放电过程 (1)电容器所带电荷量增加 (1)电容器所带电荷量减少 (2)电容器两极板间电压降 实 (2)电容器两极板间电压升高 验 (3)电容器两极板间电场强度 低 结 增加 (3)电容器两极板间电场强 论 (4)电容器从电源获得能量，转 度减弱 化为电场能，储存在电容器中 (4)电容器的电场能，转化为 电路中的其他形式的能
导航 【实验结论】 过 程 充电过程 放电过程 实 验 结 论 (1)电容器所带电荷量增加 (2)电容器两极板间电压升高 (3)电容器两极板间电场强度 增加 (4)电容器从电源获得能量,转 化为电场能,储存在电容器中 (1)电容器所带电荷量减少 (2)电容器两极板间电压降 低 (3)电容器两极板间电场强 度减弱 (4)电容器的电场能,转化为 电路中的其他形式的能
