全程设计 4串联电路和并联电路
4 串联电路和并联电路
素养·目标定位 课前·基础认知 课堂·重难突破 模型方法素养提升 随堂训练
素养•目标定位 课前·基础认知 课堂·重难突破 模型方法•素养提升 随堂训练

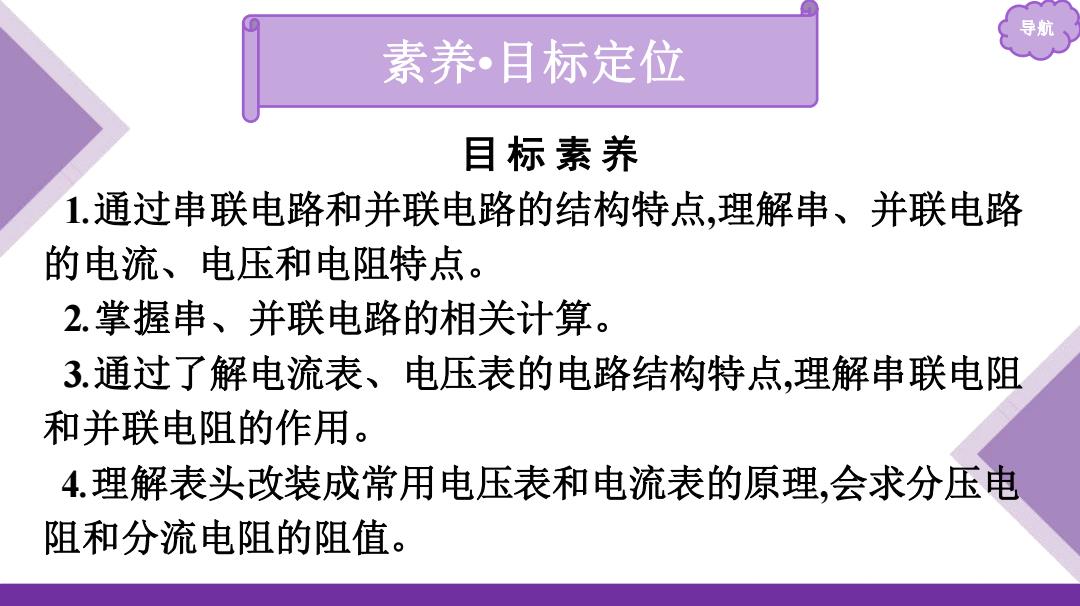

导 素养。目标定位 目标素养 1通过串联电路和并联电路的结构特点，理解串、并联电路 的电流、电压和电阻特点。 2.掌握串、并联电路的相关计算。 3.通过了解电流表、电压表的电路结构特点，理解串联电阻 和并联电阻的作用。 4.理解表头改装成常用电压表和电流表的原理，会求分压电 阻和分流电阻的阻值
导航 目 标 素 养 1.通过串联电路和并联电路的结构特点,理解串、并联电路 的电流、电压和电阻特点。 2.掌握串、并联电路的相关计算。 3.通过了解电流表、电压表的电路结构特点,理解串联电阻 和并联电阻的作用。 4.理解表头改装成常用电压表和电流表的原理,会求分压电 阻和分流电阻的阻值。 素养•目标定位

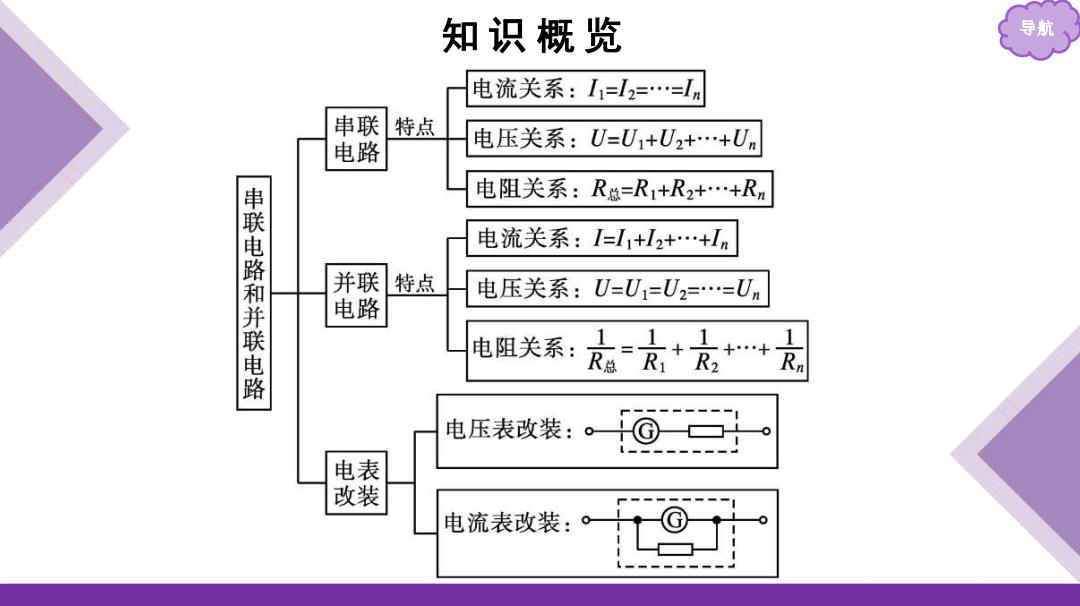

知识概览 导航 电流关系：1=2==m 串联 特点 电路 电压关系：U=U1+U2+…+Un 电阻关系：R总=R1+R2++Rnm 串联电路和并联电路 电流关系：I=I1+l2++n 并联 特点 电压关系：U=U1=U2==Un 电路 电阻关系： 电压表改装：。一 电表 改装 电流表改装： G
知 识 概 览 导航
导航 课前·基础认知 、 串、并联电路的特点 比较项 串联电路 并联电路 R 电路图 R3 R2 B R: 总电流等于各支路 电流 电流处处相等： = =
导航 一、串、并联电路的特点 比较项 串联电路 并联电路 电路图 电流 电流处处相等: I= I1=I2 =…=In 总电流等于各支路 电流之和 : I= I1+I2+…+In 课前·基础认知
