全程设计 实验1：长度的测量及测量工具的选用
实验1:长度的测量及测量工具的选用
实验探究•方案梳理 实验热点•探究突破 随堂训练
实验探究•方案梳理 实验热点•探究突破 随堂训练
导航 实验探究方案梳理 实验目的 1.了解游标卡尺的构造。 2.理解游标卡尺的测量原理，能正确使用和读数。 3.了解螺旋测微器的构造。 4理解螺旋测微器的测量原理，能正确使用和读数

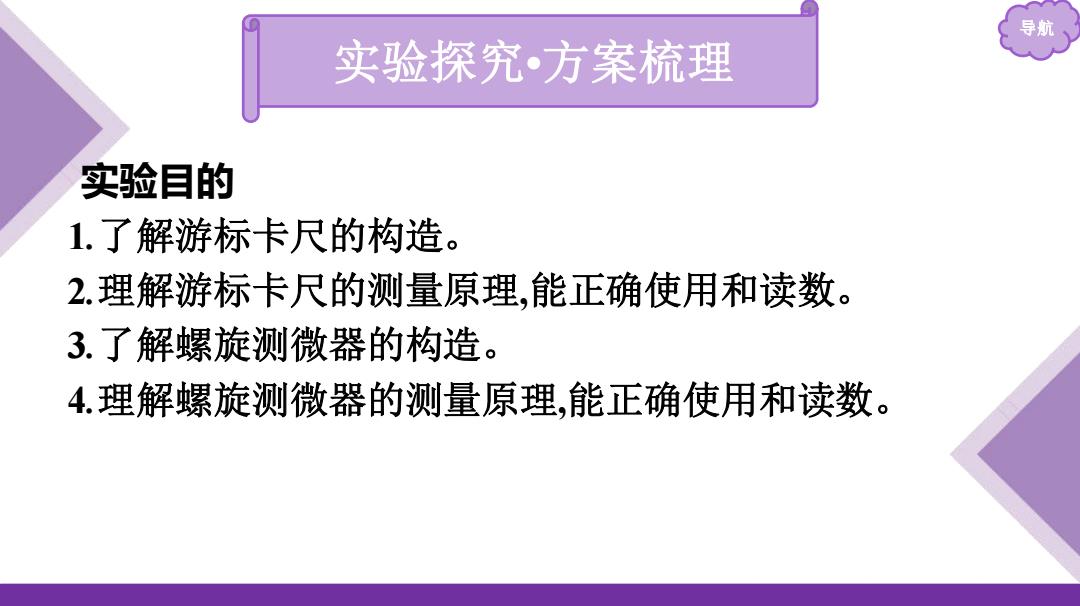

导航 实验目的 1.了解游标卡尺的构造。 2.理解游标卡尺的测量原理,能正确使用和读数。 3.了解螺旋测微器的构造。 4.理解螺旋测微器的测量原理,能正确使用和读数。 实验探究•方案梳理
导航 实验器材 一、游标卡尺 1构造（如图所示）：主尺、游标尺（主尺和游标尺上各有一个 内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧 固螺钉。 内测量爪 尺身 紧固螺钉 主尺 深度尺 910111213 游标尺 外测量爪
导航 实验器材 一、游标卡尺 1.构造(如图所示):主尺、游标尺(主尺和游标尺上各有一个 内外测量爪)、游标尺上还有一个深度尺,尺身上还有一个紧 固螺钉
2.用途：测量厚度、长度、深度、内径、外径。 3.原理：利用主尺的单位刻度与游标尺的单位刻度之间固定 的微量差值来提高测量精度。 不管游标尺上有多少个小等分刻度，它的刻度部分的总长度 比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺 的游标尺上小等分刻度有10个的、20个的、50个的，见下表： 刻度格数（分度） 刻度总长度 每小格与 精确度 1mm的差值 (可准确到) 10 9 mm 0.1mm 0.1mm 20 19mm 0.05mm 0.05mm 50 49mm 0.02mm 0.02mm

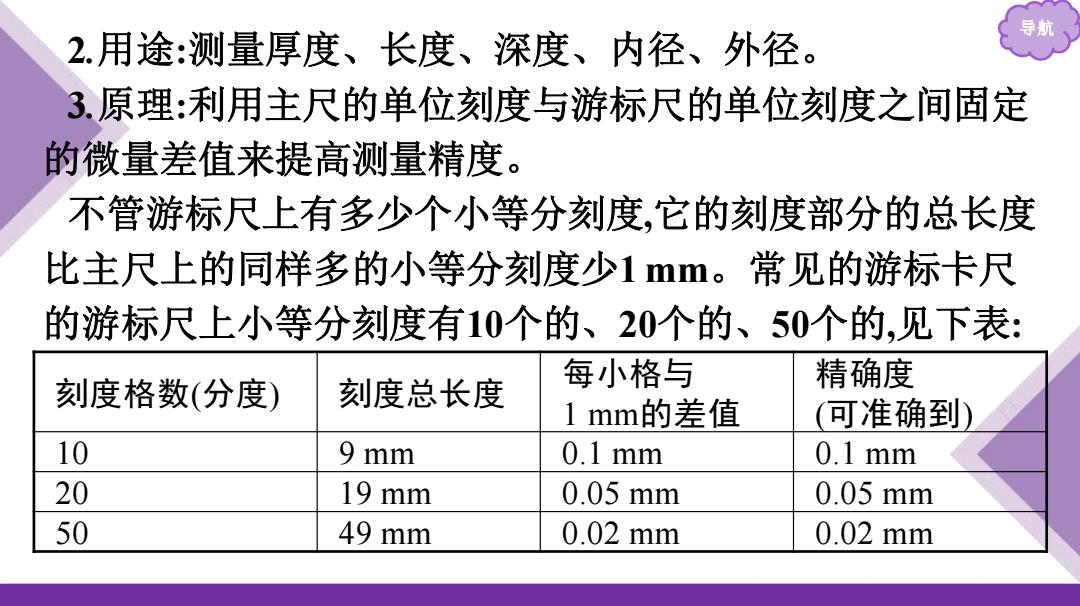

导航 2.用途:测量厚度、长度、深度、内径、外径。 3.原理:利用主尺的单位刻度与游标尺的单位刻度之间固定 的微量差值来提高测量精度。 不管游标尺上有多少个小等分刻度,它的刻度部分的总长度 比主尺上的同样多的小等分刻度少1 mm。常见的游标卡尺 的游标尺上小等分刻度有10个的、20个的、50个的,见下表: 刻度格数(分度) 刻度总长度 每小格与 1 mm的差值 精确度 (可准确到) 10 9 mm 0.1 mm 0.1 mm 20 19 mm 0.05 mm 0.05 mm 50 49 mm 0.02 mm 0.02 mm
