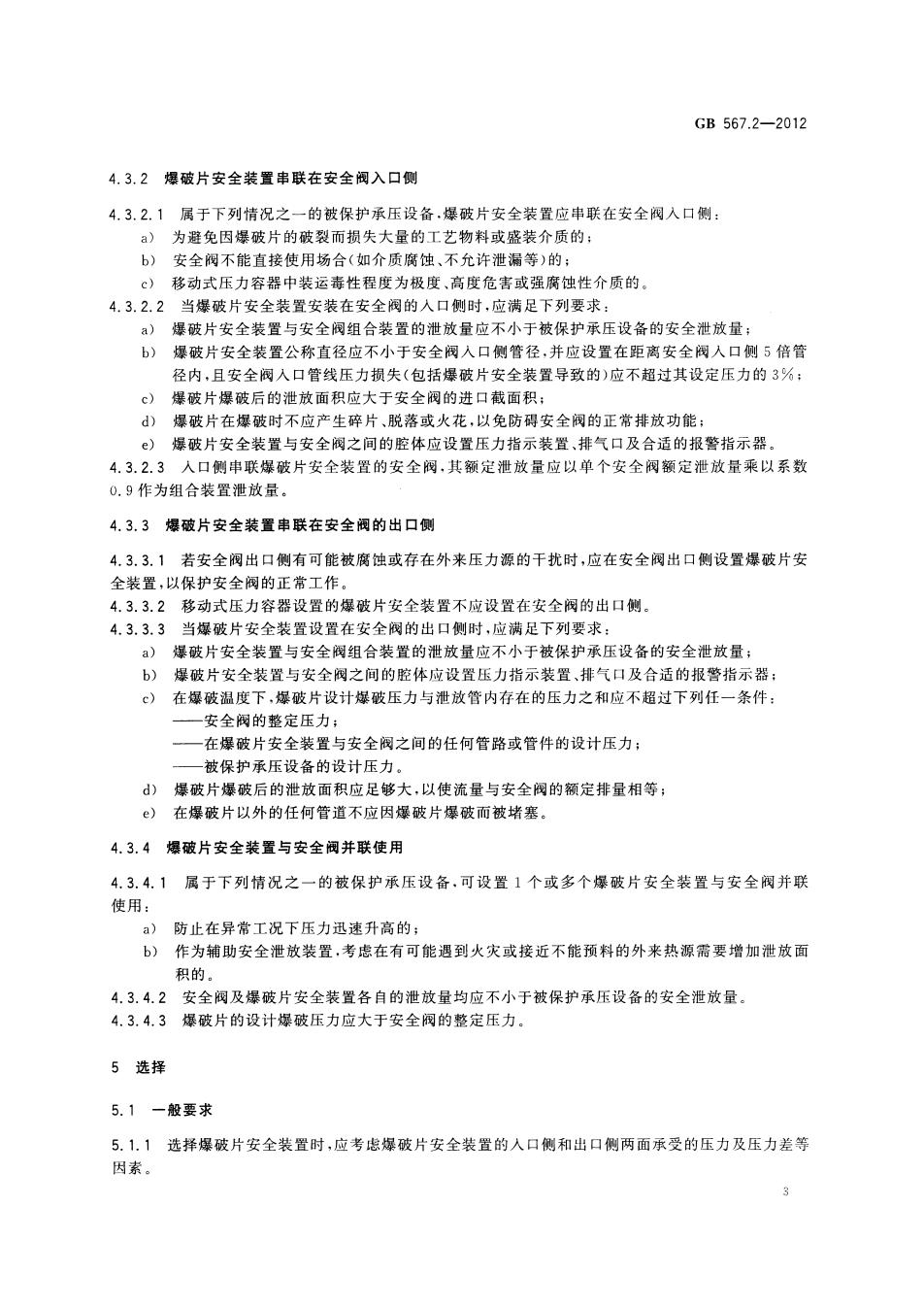

GB567.2—20124.3.2爆破片安全装置串联在安全阀入口侧4.3.2.1属于下列情况之一的被保护承压设备.爆破片安全装置应串联在安全阀入口侧：a）为避免因爆破片的破裂而损失大量的工艺物料或盛装介质的：b）安全阀不能直接使用场合（如介质腐蚀、不允许泄漏等）的；移动式压力容器中装运毒性程度为极度、高度危害或强腐蚀性介质的。c）4.3.2.2当爆破片安全装置安装在安全阀的入口侧时，应满足下列要求：爆破片安全装置与安全阀组合装置的泄放量应不小于被保护承压设备的安全泄放量：a)b）爆破片安全装置公称直径应不小于安全阀人口侧管径，并应设置在距离安全阀入口侧5倍管径内，且安全阀入口管线压力损失（包括爆破片安全装置导致的）应不超过其设定压力的3%：爆破片爆破后的泄放面积应大于安全阀的进口截面积；c)d)爆破片在爆破时不应产生碎片、脱落或火花，以免防碍安全阀的正常排放功能；e)爆破片安全装置与安全阀之间的腔体应设置压力指示装置、排气口及合适的报警指示器。4.3.2.3人口侧串联爆破片安全装置的安全阀，其额定泄放量应以单个安全阀额定泄放量乘以系数0.9作为组合装置泄放量。4.3.3爆破片安全装置串联在安全阀的出口侧4.3.3.1若安全阀出口侧有可能被腐蚀或存在外来压力源的干扰时，应在安全阀出口侧设置爆破片安全装置，以保护安全阀的正常工作。4.3.3.2移动式压力容器设置的爆破片安全装置不应设置在安全阀的出口侧。4.3.3.3当爆破片安全装置设置在安全阀的出口侧时，应满足下列要求：a）爆破片安全装置与安全阀组合装置的泄放量应不小于被保护承压设备的安全泄放量；b）：爆破片安全装置与安全阀之间的腔体应设置压力指示装置、排气口及合适的报警指示器：c）在爆破温度下，爆破片设计爆破压力与泄放管内存在的压力之和应不超过下列任一条件：安全阀的整定压力；-一在爆破片安全装置与安全阀之间的任何管路或管件的设计压力；被保护承压设备的设计压力。d）爆破片爆破后的泄放面积应足够大，以使流量与安全阀的额定排量相等；e）在爆破片以外的任何管道不应因爆破片爆破而被堵塞。4.3.4爆破片安全装置与安全阀并联使用4.3.4.1属于下列情况之一的被保护承压设备可设置1个或多个爆破片安全装置与安全阀并联使用：防止在异常工况下压力迅速升高的：a)b)作为辅助安全泄放装置，考虑在有可能遇到火灾或接近不能预料的外来热源需要增加泄放面积的。4.3.4.2安全阀及爆破片安全装置各自的泄放量均应不小于被保护承压设备的安全泄放量。4.3.4.3爆破片的设计爆破压力应大于安全阀的整定压力。5选择5.1一般要求5.1.1选择爆破片安全装置时，应考虑爆破片安全装置的入口侧和出口侧两面承受的压力及压力差等因素。3

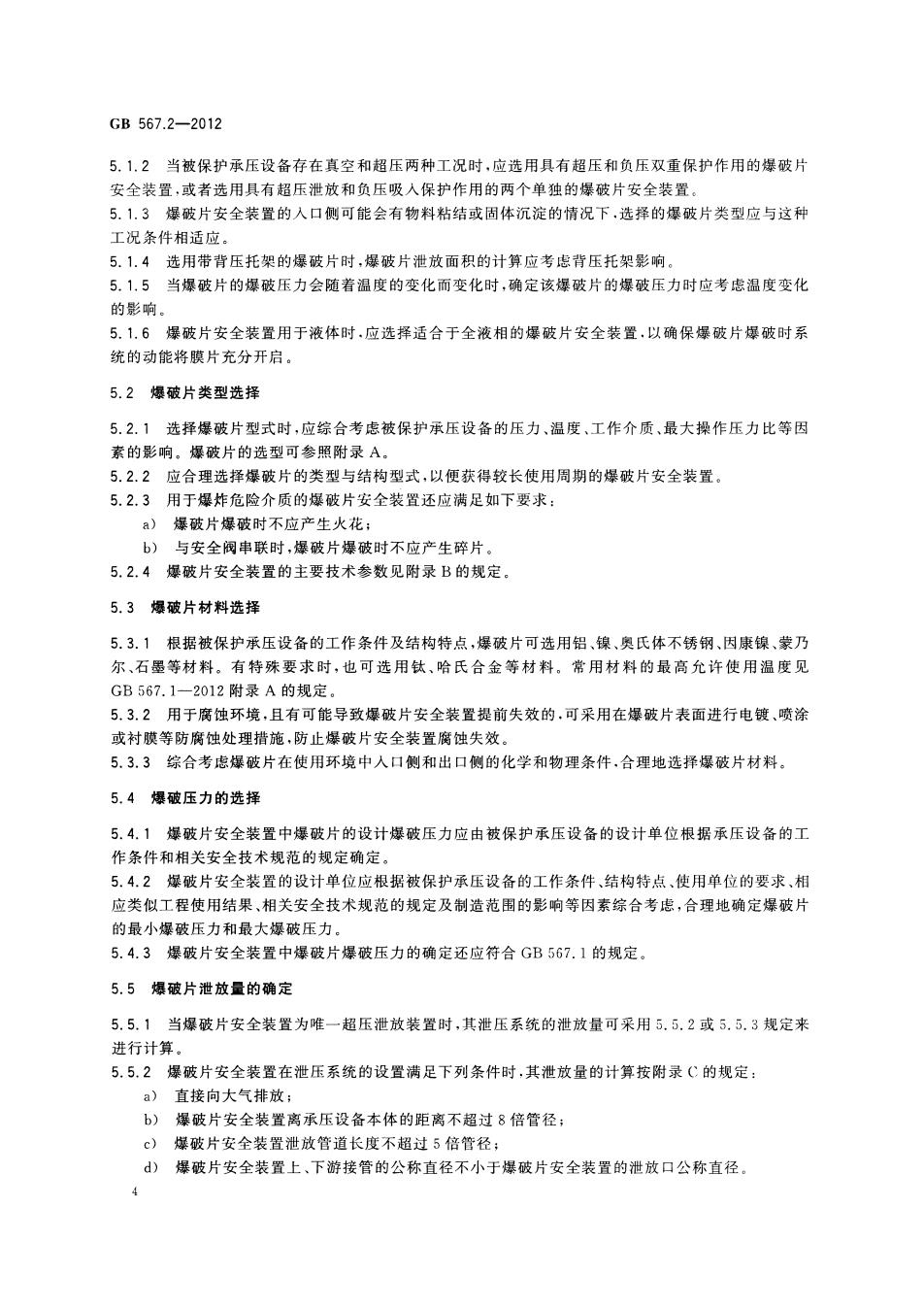

GB567.2—20125.1.2当被保护承压设备存在真空和超压两种工况时，应选用具有超压和负压双重保护作用的爆破片安全装置，或者选用具有超压泄放和负压吸人保护作用的两个单独的爆破片安全装置。5.1.3爆破片安全装置的入口侧可能会有物料粘结或固体沉淀的情况下，选择的爆破片类型应与这种工况条件相适应。5.1.4选用带背压托架的爆破片时，爆破片泄放面积的计算应考虑背压托架影响。5.1.5当爆破片的爆破压力会随着温度的变化而变化时，确定该爆破片的爆破压力时应考虑温度变化的影响。5.1.6爆破片安全装置用于液体时.应选择适合于全液相的爆破片安全装置，以确保爆破片爆破时系统的动能将膜片充分开启。5.2爆破片类型选择5.2.1选择爆破片型式时，应综合考虑被保护承压设备的压力、温度、工作介质、最大操作压力比等因素的影响。爆破片的选型可参照附录A。5.2.2应合理选择爆破片的类型与结构型式，以便获得较长使用周期的爆破片安全装置。5.2.3用于爆炸危险介质的爆破片安全装置还应满足如下要求：a）爆破片爆破时不应产生火花；b）与安全阀串联时，爆破片爆破时不应产生碎片。5.2.4爆破片安全装置的主要技术参数见附录B的规定。5.3爆破片材料选择5.3.1根据被保护承压设备的工作条件及结构特点，爆破片可选用铝、镍、奥氏体不锈钢、因康镍、蒙乃尔石墨等材料。有特殊要求时，也可选用钛、哈氏合金等材料。常用材料的最高允许使用温度见GB567.1-2012附录A的规定。5.3.2用于腐蚀环境，且有可能导致爆破片安全装置提前失效的.可采用在爆破片表面进行电镀、喷涂或衬膜等防腐蚀处理措施，防正爆破片安全装置腐蚀失效。5.3.3综合考虑爆破片在使用环境中入口侧和出口侧的化学和物理条件.合理地选择爆破片材料。5.4爆破压力的选择5.4.1爆破片安全装置中爆破片的设计爆破压力应由被保护承压设备的设计单位根据承压设备的工作条件和相关安全技术规范的规定确定。5.4.2爆破片安全装置的设计单位应根据被保护承压设备的工作条件、结构特点、使用单位的要求、相应类似工程使用结果、相关安全技术规范的规定及制造范围的影响等因素综合考虑，合理地确定爆破片的最小爆破压力和最大爆破压力。5.4.3爆破片安全装置中爆破片爆破压力的确定还应符合GB567.1的规定。5.5爆破片泄放量的确定5.5.1当爆破片安全装置为唯一超压泄放装置时，其泄压系统的泄放量可采用5.5.2或5.5.3规定来进行计算。5.5.2爆破片安全装置在泄压系统的设置满足下列条件时，其泄放量的计算按附录C的规定a）直接向大气排放；b)爆破片安全装置离承压设备本体的距离不超过8倍管径；c）爆破片安全装置泄放管道长度不超过5倍管径：d）爆破片安全装置上、下游接管的公称直径不小于爆破片安全装置的泄放口公称直径。4
