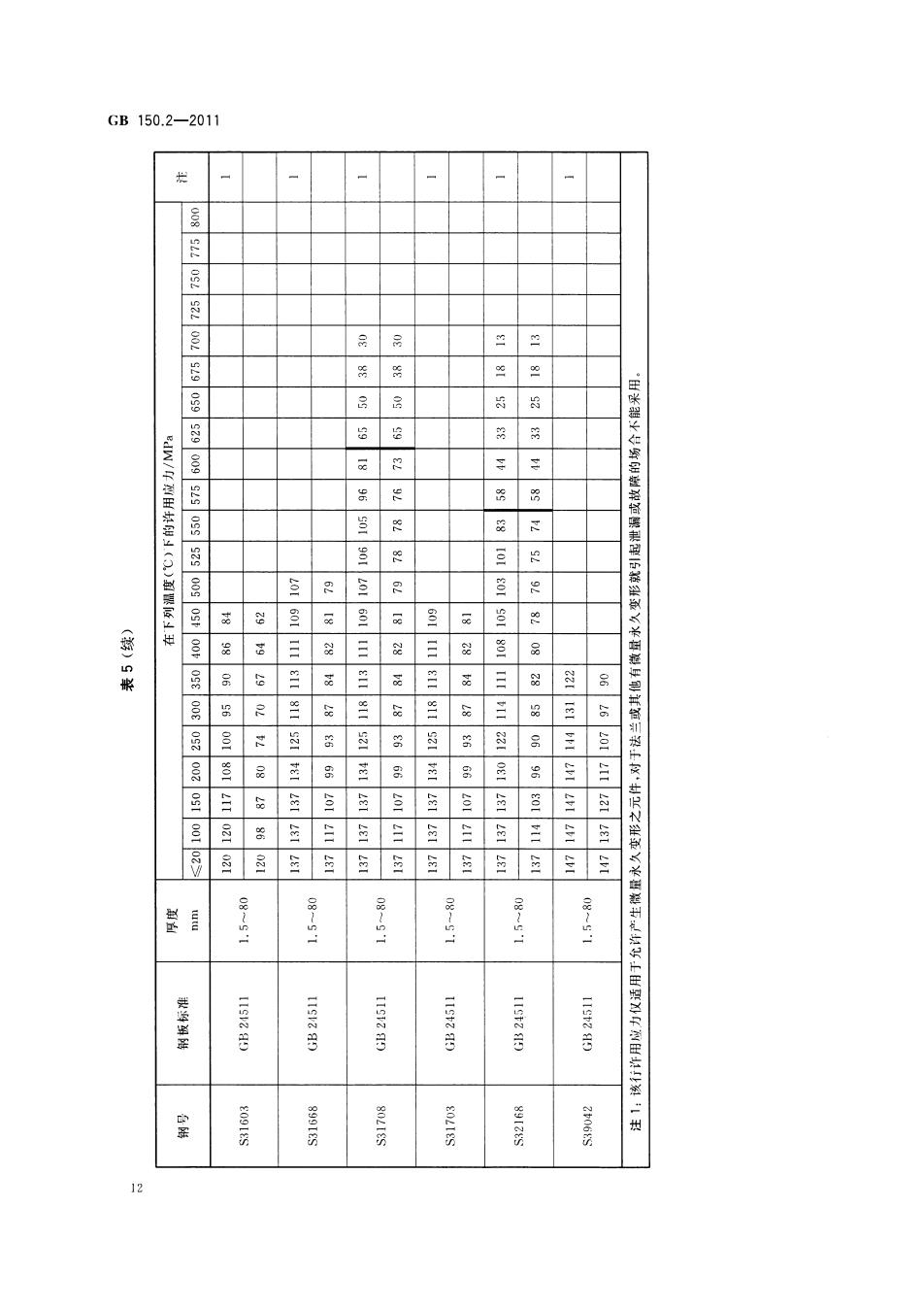

GB150.2—2011准0081200200283830298288os930022S29000000s520515ta324=32818OR882002100stM0m102008O08088（）9000目目801目888888日目=8&8=828056表0目811mE485528=82010530三880882110008018FeE001E8889601821201281281201WOST201281281E5281目0目EE目日EE802>EEEE020E00EE08~ST08~s108~s108~9T08~s1.08~g1度uuEsaSSSHO20918002180899185C021889128520台陆12

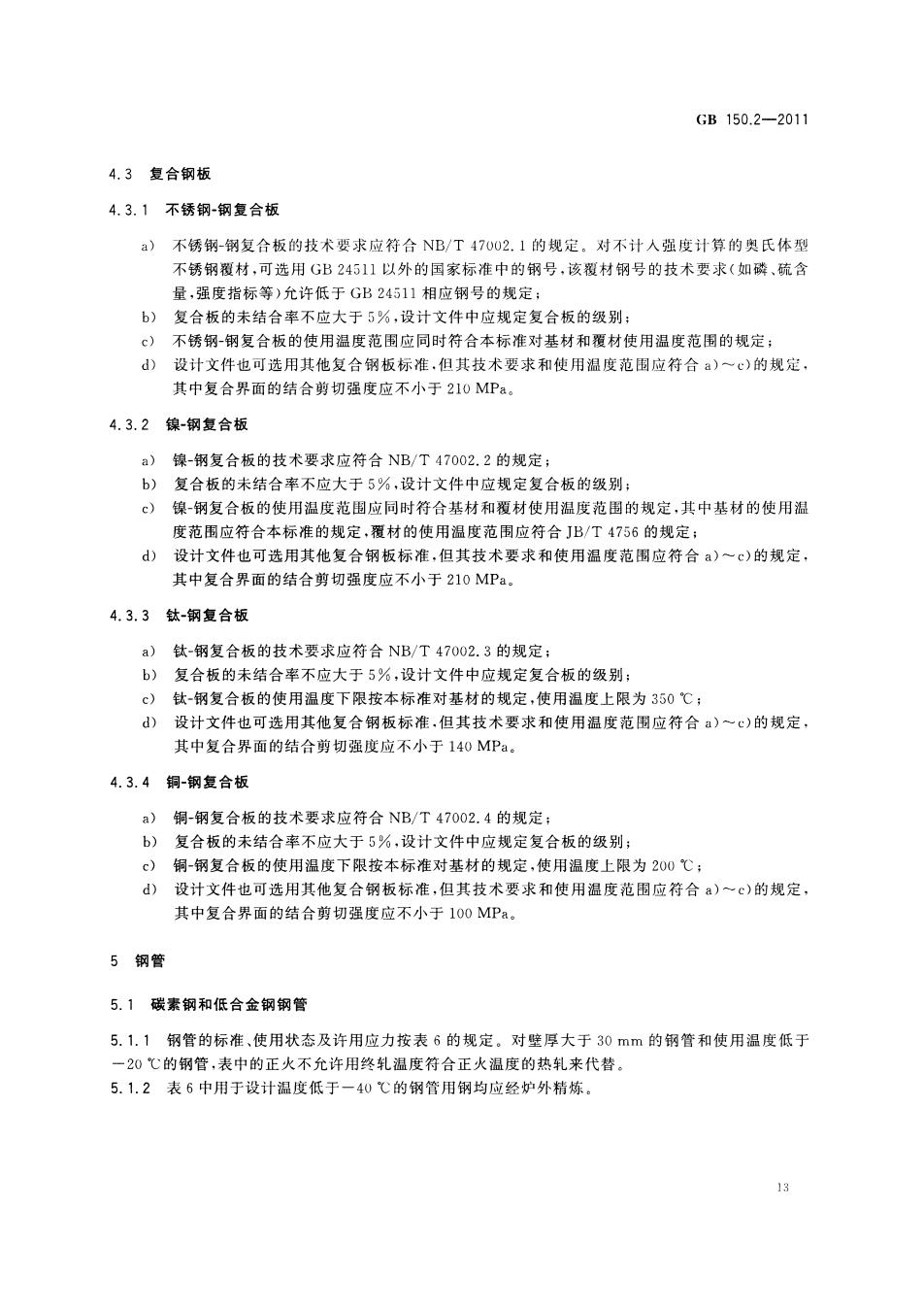

GB 150.2—20114.3复合钢板4.3.1不锈钢-钢复合板a）不锈钢-钢复合板的技术要求应符合NB/T47002.1的规定。对不计人强度计算的奥氏体型不锈钢覆材，可选用GB24511以外的国家标准中的钢号，该覆材钢号的技术要求（如磷、硫含量，强度指标等）充许低于GB24511相应钢号的规定；b）复合板的未结合率不应大于5%，设计文件中应规定复合板的级别；c）不锈钢-钢复合板的使用温度范围应同时符合本标准对基材和覆材使用温度范围的规定d）设计文件也可选用其他复合钢板标准，但其技术要求和使用温度范围应符合a）～c)的规定，其中复合界面的结合剪切强度应不小于210MPa。4.3.2镍-钢复合板a)镍-钢复合板的技术要求应符合NB/T47002.2的规定；b）复合板的未结合率不应大于5%，设计文件中应规定复合板的级别；c）镍-钢复合板的使用温度范围应同时符合基材和覆材使用温度范围的规定，其中基材的使用温度范围应符合本标准的规定，覆材的使用温度范围应符合JB/T4756的规定；d）设计文件也可选用其他复合钢板标准，但其技术要求和使用温度范围应符合a）～c)的规定其中复合界面的结合剪切强度应不小于210MPa。4.3.3钛-钢复合板钛-钢复合板的技术要求应符合NB/T47002.3的规定；a)b）复合板的未结合率不应大于5%，设计文件中应规定复合板的级别；c)钛-钢复合板的使用温度下限按本标准对基材的规定，使用温度上限为350℃；d)设计文件也可选用其他复合钢板标准，但其技术要求和使用温度范围应符合a）～c）的规定：其中复合界面的结合剪切强度应不小于140MPa。4.3.4铜-钢复合板a)铜-钢复合板的技术要求应符合NB/T47002.4的规定；b)复合板的未结合率不应大于5%，设计文件中应规定复合板的级别；c)铜-钢复合板的使用温度下限按本标准对基材的规定，使用温度上限为200℃；d)设计文件也可选用其他复合钢板标准，但其技术要求和使用温度范围应符合a）～c）的规定，其中复合界面的结合剪切强度应不小于100MPa。5钢管5.1碳素钢和低合金钢钢管5.1.1钢管的标准、使用状态及许用应力按表6的规定。对壁厚大于30mm的钢管和使用温度低于一20℃的钢管，表中的正火不允许用终轧温度符合正火温度的热轧来代替。5.1.2表6中用于设计温度低于一40℃的钢管用钢均应经炉外精炼。13

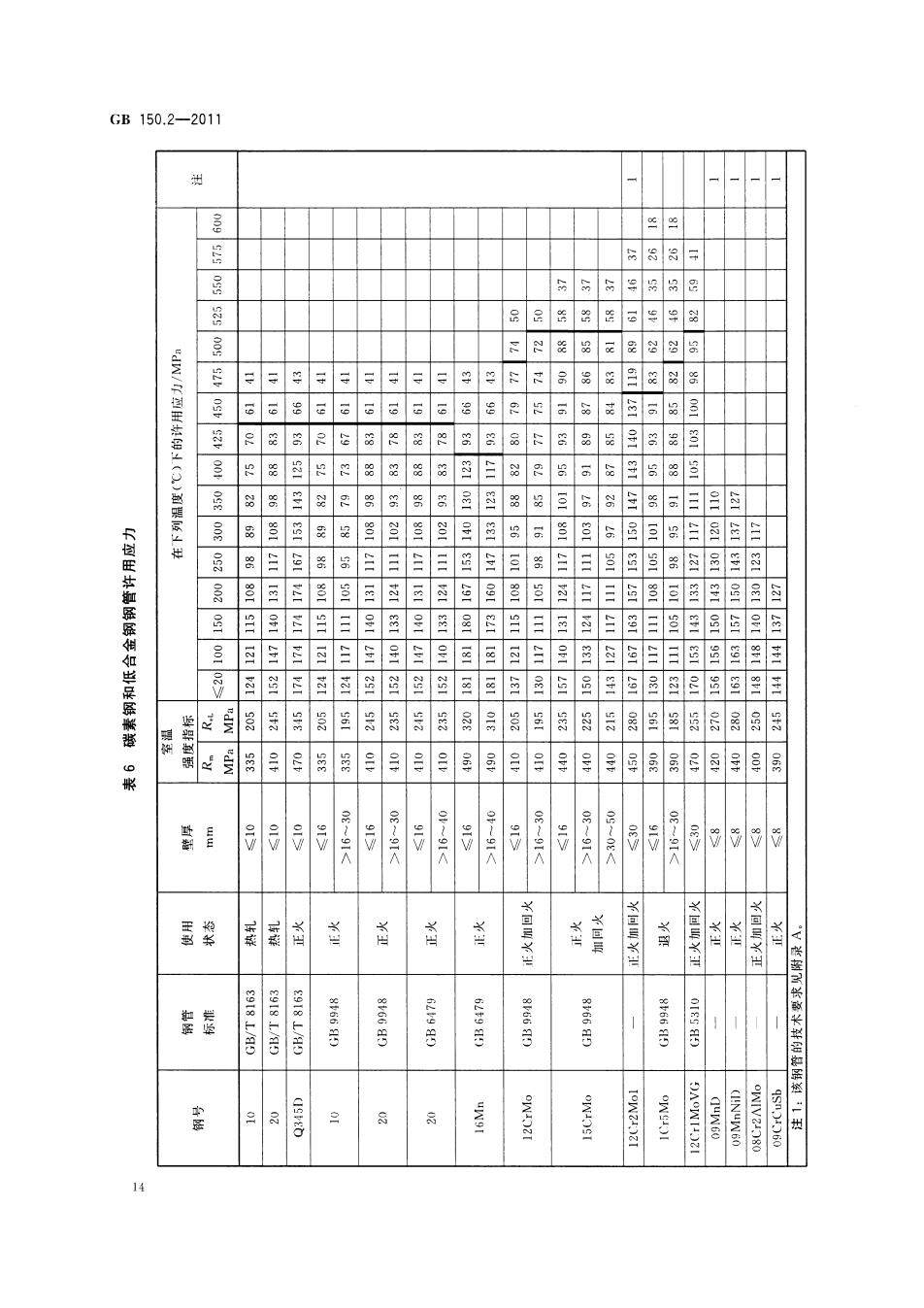

GB150.2—2011注81-505r52o053720158A4344=443123U666666668825680073868E6R2882883588524053211885288382885Ce5E000101238888885593O168067a0580100E8010006805o600066==三=505LI3280三2500000O2L0423350=0三0003三O1二4E222018100S0500M2222255J0016Sz561SS0035St0082&5S5Wo1tOVOL0610tOf0O1f060O1O0t068S08R30680210714001169￥0~91<0%~91<00~10%~9100~0~9<05~0800~919191>9191391>9191>0V01>O1S08wuOTS88V回XH￥XH格XHX出单传传祥YH89181/951818866808660E86688668866 629 8)晶幽0060080(INuW60quw60ONOEUNg1台幽2002214
