3.傅立叶变换红外光谱仪的原理与特点 光源发出的辐射经干涉仪转变为干涉光，通 过试样后，包含的光信息需要经过数学上的傅立 叶变换解析成普通的谱图。 特点：(1)扫描速度极快1s):适合仪器联用： (2)不需要分光，信号强，灵敏度很高： (3)仪器小巧
3. 傅立叶变换红外光谱仪的原理与特点 光源发出的辐射经干涉仪转变为干涉光，通 过试样后，包含的光信息需要经过数学上的傅立 叶变换解析成普通的谱图。 特点：(1) 扫描速度极快(1s)；适合仪器联用； (2)不需要分光，信号强，灵敏度很高； (3)仪器小巧
傅里叶变换红外光谱仪工作原理图 (动画 干涉仪 干涉图 红外光谱图 试样 探测器 放 滤波器 A/D 0 D/A
傅里叶变换红外光谱仪工作原理图 （动画）
迈克尔干涉仪工作原理图 (动画 反射光 动镜 透射光I口 光束 分裂 光程差为入 整数倍，相 长干涉： 相干光 分数倍， 相 探测 消干涉： 动镜连续移 动，获得干 涉图
迈克尔干涉仪工作原理图 （动画）

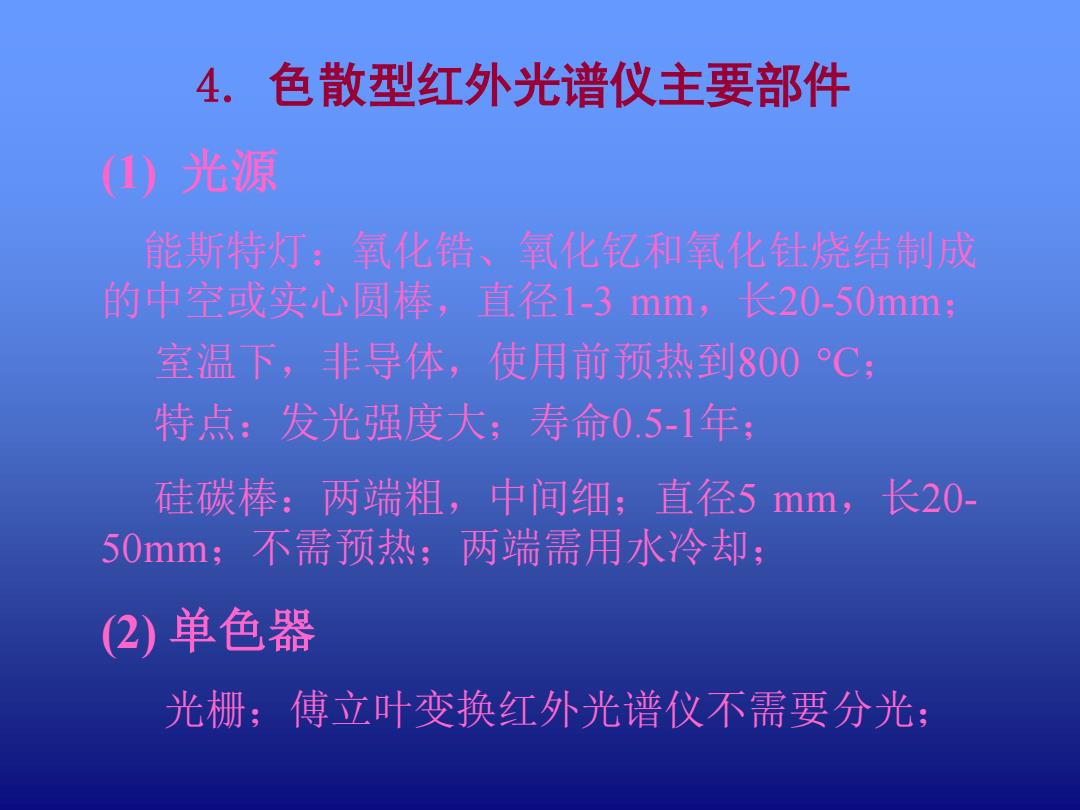

4.色散型红外光谱仪主要部件 (1)光源 能斯特灯：氧化锆、 氧化钇和氧化钍烧结制成 的中空或实心圆棒，直径1-3mm,长20-50mm: 室温下，非导体，使用前预热到800C: 特点：发光强度大：寿命0.5-1年 硅碳棒：两端粗， 中间细：直径5mm,长20- 50mm:不需预热；两端需用水冷却： (2)单色器 光栅：傅立叶变换红外光谱仪不需要分光：
4. 色散型红外光谱仪主要部件 (1) 光源 能斯特灯：氧化锆、氧化钇和氧化钍烧结制成 的中空或实心圆棒，直径1-3 mm，长20-50mm； 室温下，非导体，使用前预热到800 C； 特点：发光强度大；寿命0.5-1年； 硅碳棒：两端粗，中间细；直径5 mm，长20- 50mm；不需预热；两端需用水冷却； (2) 单色器 光栅；傅立叶变换红外光谱仪不需要分光；
