导期 (2)如果采用如图丙所示接法，则I为电源电流真实值，理论上有 E=U+UA+HA,其中的U4不可知，从而造成误差（如图丁中带箭头线 段U),而且电流表示数越大，U越大，当电流表示数为零时，U4=0, 电压表示数值为准确值，等于E。 短测1短其 丙 从图像角度看：①E为真实值；②1短测<I短真； ③因为，所以r心r真· 短
导航 (2)如果采用如图丙所示接法,则IA为电源电流真实值,理论上有 E=U+UA+IAr,其中的UA不可知,从而造成误差(如图丁中带箭头线 段UA),而且电流表示数越大,UA越大,当电流表示数为零时,UA=0, 电压表示数值为准确值,等于E。 从图像角度看:①E为真实值;②I短测<I短真; ③因为r= ,所以r测>r真。 𝑬 𝑰 短

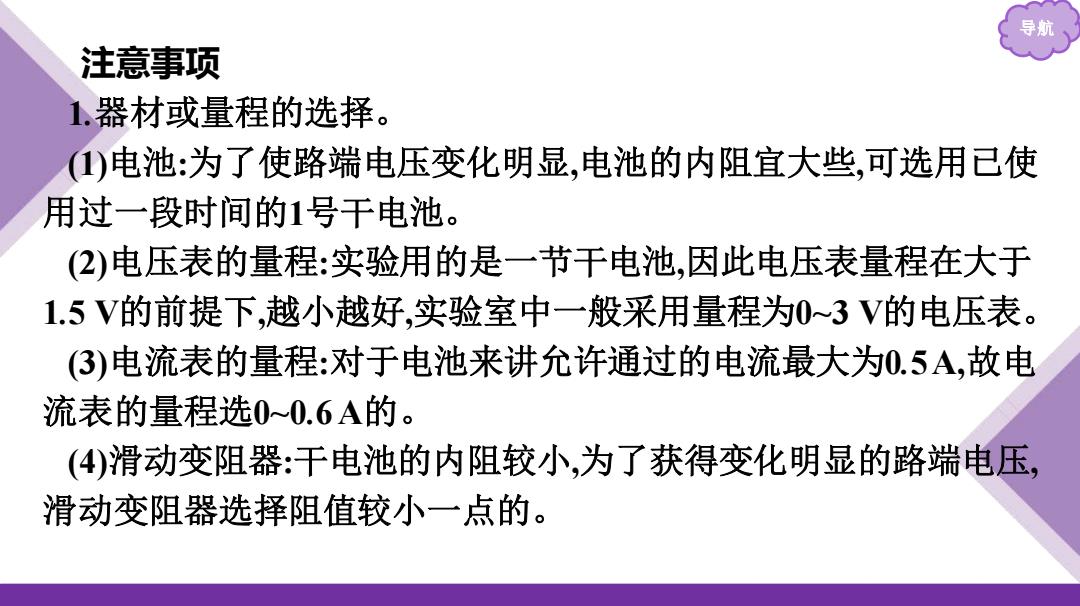

注意事项 1.器材或量程的选择。 ()电池：为了使路端电压变化明显，电池的内阻宜大些，可选用已使 用过一段时间的1号干电池。 (2)电压表的量程：实验用的是一节干电池，因此电压表量程在大于 1.5V的前提下，越小越好，实验室中一般采用量程为0~3V的电压表。 (3)电流表的量程：对于电池来讲允许通过的电流最大为0.5A,故电 流表的量程选0~0.6A的。 (4)滑动变阻器：干电池的内阻较小，为了获得变化明显的路端电压， 滑动变阻器选择阻值较小一点的
导航 注意事项 1.器材或量程的选择。 (1)电池:为了使路端电压变化明显,电池的内阻宜大些,可选用已使 用过一段时间的1号干电池。 (2)电压表的量程:实验用的是一节干电池,因此电压表量程在大于 1.5 V的前提下,越小越好,实验室中一般采用量程为0~3 V的电压表。 (3)电流表的量程:对于电池来讲允许通过的电流最大为0.5 A,故电 流表的量程选0~0.6 A的。 (4)滑动变阻器:干电池的内阻较小,为了获得变化明显的路端电压, 滑动变阻器选择阻值较小一点的
2.电路的选择：伏安法测电源电动势和内阻有两种接法，由于电流表 内阻与干电池内阻接近，所以电流表应采用内接法，即一般选择误差较 小的甲电路图。 甲 3.实验操作：电池在大电流放电时极化现象较严重，电动势E会明显下 降，内阻会明显增大，故长时间放电不宜超过0.3A,短时间放电不宜超 过0.5A。因此，实验中不要将调得过大，读电表示数要快，每次读完后 应立即断电
导航 2.电路的选择:伏安法测电源电动势和内阻有两种接法,由于电流表 内阻与干电池内阻接近,所以电流表应采用内接法,即一般选择误差较 小的甲电路图。 3.实验操作:电池在大电流放电时极化现象较严重,电动势E会明显下 降,内阻r会明显增大,故长时间放电不宜超过0.3 A,短时间放电不宜超 过0.5 A。因此,实验中不要将I调得过大,读电表示数要快,每次读完后 应立即断电
导 4.数据处理。 (1)当路端电压变化不是很明显时，作图像时，纵轴单位可以 取得小一些，且纵轴起点不从零开始，把纵坐标的比例放大。 (2)画UI图像时，要使较多的点落在这条直线上或使各点均 衡分布在直线的两侧，个别偏离直线太远的点可舍去不予考 虑。这样，就可使偶然误差得到部分抵消，从而提高精确度
导航 4.数据处理。 (1)当路端电压变化不是很明显时,作图像时,纵轴单位可以 取得小一些,且纵轴起点不从零开始,把纵坐标的比例放大。 (2)画U-I图像时,要使较多的点落在这条直线上或使各点均 衡分布在直线的两侧,个别偏离直线太远的点可舍去不予考 虑。这样,就可使偶然误差得到部分抵消,从而提高精确度
导航 实验热点·探究突破 热点1实验原理与误差分析 典例剖析 在用电流表和电压表测定电池的电动势和内阻的实验中，供选用的 器材有 A.电流表（量程00.6A,R=12)B.电流表（量程0~3A,R4=0.62)为 C.电压表（量程0~3V,Rv=5k2)D.电压表（量程0~15V,Rv=10k2); E.滑动变阻器0~102，额定电流1.5A) F.滑动变阻器(0~2k2,额定电流0.2A); G,待测电源（一节一号干电池）、开关、导线若干
导航 热点1 实验原理与误差分析 典例剖析 在用电流表和电压表测定电池的电动势和内阻的实验中,供选用的 器材有 A.电流表(量程0~0.6 A,RA=1 Ω);B.电流表(量程0~3 A,RA=0.6 Ω); C.电压表(量程0~3 V,RV=5 kΩ);D.电压表(量程0~15 V,RV=10 kΩ); E.滑动变阻器(0~10 Ω,额定电流1.5 A); F.滑动变阻器(0~2 kΩ,额定电流0.2 A); G.待测电源(一节一号干电池)、开关、导线若干。 实验热点•探究突破
