导航 1)请在虚线框中画出能使本实验测量精确程度高的实验电 路： (2)电路中电流表应选用 ,电压表应选用 滑动变阻器应选用 。(用字母代号填写)
导航 (1)请在虚线框中画出能使本实验测量精确程度高的实验电 路。 (2)电路中电流表应选用 ,电压表应选用 , 滑动变阻器应选用 。(用字母代号填写)
导航 (③)下图为实验所需器材，请按原理图连接出正确的实验电路。 (4)引起该实验系统误差的主要原因是 -0.63 -315 答案：(1)见解析图 (2)ACE(3)见解析图 (4)电压表的分流作用
导航 (3)下图为实验所需器材,请按原理图连接出正确的实验电路。 (4)引起该实验系统误差的主要原因是 。 答案：(1)见解析图 (2)A C E (3)见解析图 (4)电压表的分流作用

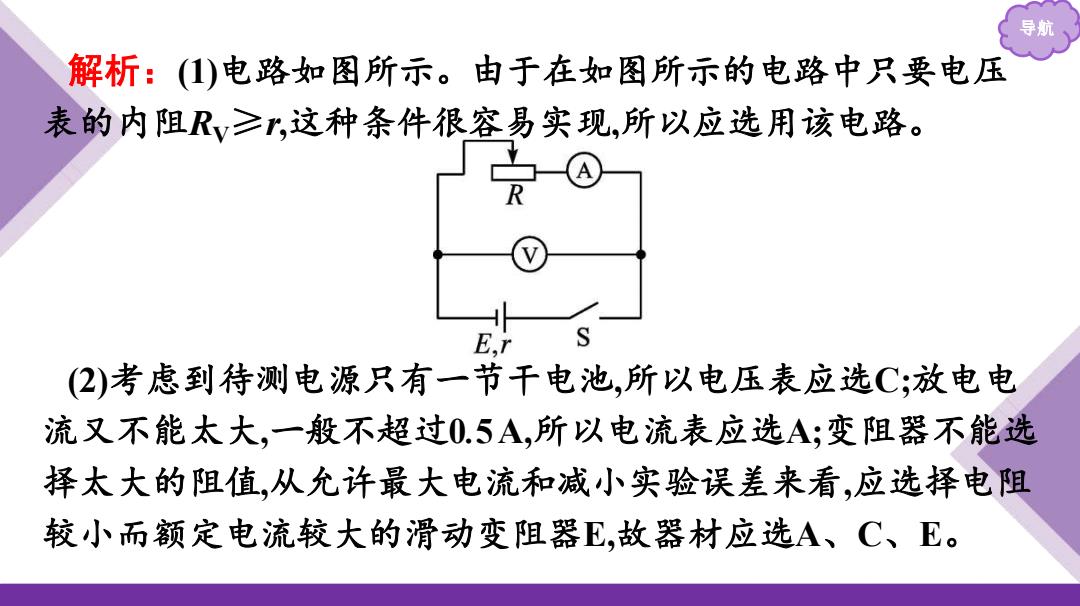

解析：()电路如图所示。由于在如图所示的电路中只要电压 表的内阻Ry≥r,这种条件很容易实现，所以应选用该电路。 E,r (2)考虑到待测电源只有一节干电池，所以电压表应选C;放电电 流又不能太大，一般不超过0.5A,所以电流表应选A;变阻器不能选 择太大的阻值，从允许最大电流和减小实验误差来看，应选择电阻 较小而额定电流较大的滑动变阻器E,故器材应选A、C、E
导航 解析：(1)电路如图所示。由于在如图所示的电路中只要电压 表的内阻RV≥r,这种条件很容易实现,所以应选用该电路。 (2)考虑到待测电源只有一节干电池,所以电压表应选C;放电电 流又不能太大,一般不超过0.5A,所以电流表应选A;变阻器不能选 择太大的阻值,从允许最大电流和减小实验误差来看,应选择电阻 较小而额定电流较大的滑动变阻器E,故器材应选A、C、E
导航 (3)如图所示 注意闭合开关前，要使滑动变阻器接入电路的电阻最大，即滑片应滑 到最左端。 (4)系统误差一般是由测量工具和测量方法造成的，该实验中的系统 误差是由于电压表的分流作用使得电流表读数（即测量值）总是比干路 中真实电流值小，造成E测<E真'测<「真
导航 (3)如图所示 注意闭合开关前,要使滑动变阻器接入电路的电阻最大,即滑片应滑 到最左端。 (4)系统误差一般是由测量工具和测量方法造成的,该实验中的系统 误差是由于电压表的分流作用使得电流表读数(即测量值)总是比干路 中真实电流值小,造成E测<E真,r测<r真
