实验步骤 1确定电流表、电压表的量程，按图甲所示电路把器材连接好，如 图乙所示。 甲 乙 2.把变阻器的滑片移到一端使阻值最大。 3.闭合开关，调节变阻器，使电流表有明显示数，记录一组电流表和 电压表的示数，用同样的方法测量并记录几组和U的值。 4.断开开关，整理好器材
导航 实验步骤 1.确定电流表、电压表的量程,按图甲所示电路把器材连接好,如 图乙所示。 2.把变阻器的滑片移到一端使阻值最大。 3.闭合开关,调节变阻器,使电流表有明显示数,记录一组电流表和 电压表的示数,用同样的方法测量并记录几组I和U的值。 4.断开开关,整理好器材
数据处理 1公式法。 把测量的几组数据分别代入E=U+r中，然后两个方程为一组， 解方程求出几组E、的值，最后对E、分别求平均值作为测量 结果。 2.图像法。 (1)以I为横坐标，为纵坐标建立直角坐标系，根据几组1、U的 测量数据在坐标系中描点。 (2)用刻度尺画一条直线，使尽量多的点落在这条直线上，不在 直线上的点，能大致均衡地分布在直线两侧
导航 数据处理 1.公式法。 把测量的几组数据分别代入E=U+Ir中,然后两个方程为一组, 解方程求出几组E、r的值,最后对E、r分别求平均值作为测量 结果。 2.图像法。 (1)以I为横坐标,U为纵坐标建立直角坐标系,根据几组I、U的 测量数据在坐标系中描点。 (2)用刻度尺画一条直线,使尽量多的点落在这条直线上,不在 直线上的点,能大致均衡地分布在直线两侧
导航 3)如图所示。 E 1短 ①图线与纵轴交点为E; E ②图线与横轴交点为1短= ®图线的斜率表示岛·
导航 (3)如图所示。 ①图线与纵轴交点为E; ②图线与横轴交点为I短= ; ③图线的斜率表示r= 。 𝑬 𝒓 𝚫𝑼 𝚫𝑰

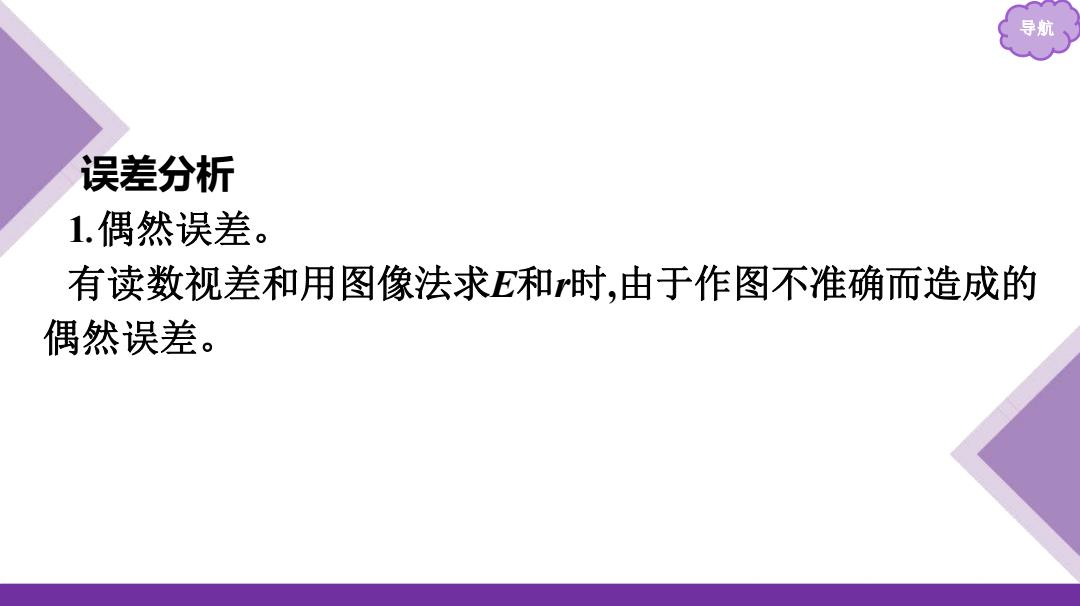

导航 误差分析 1.偶然误差。 有读数视差和用图像法求E和时，由于作图不准确而造成的 偶然误差
导航 误差分析 1.偶然误差。 有读数视差和用图像法求E和r时,由于作图不准确而造成的 偶然误差
2.系统误差。 ()采用如图甲所示电路 在理论上E=U+(v+H)r,其中电压表示数U是准确的电源两端电压。 实验中忽略了通过电压表的电流从而形成误差（如图乙中带箭头线 段所示)，而且电压表示数越大，v越大。 E 甲 从图像角度看：①当电压表示数为零时，v=0,14=I短，因此短路电流测 量值=真实值；②E别<E真图因为r测 E测，所以r真·
导航 2.系统误差。 (1)采用如图甲所示电路 在理论上E=U+(IV+IA)r,其中电压表示数U是准确的电源两端电压。 实验中忽略了通过电压表的电流IV,从而形成误差(如图乙中带箭头线 段所示),而且电压表示数越大,IV越大。 从图像角度看:①当电压表示数为零时,IV=0,IA=I短,因此短路电流测 量值=真实值;②E测<E真;③因为r测= ,所以r测<r真。 𝑬 测 𝑰 短
