山素理王大深 高电压技术 总复习 高压教研组 高 2023年4月
高 电 压 技 术 总 复 习 高压教研组 2023年4月 高电压技术

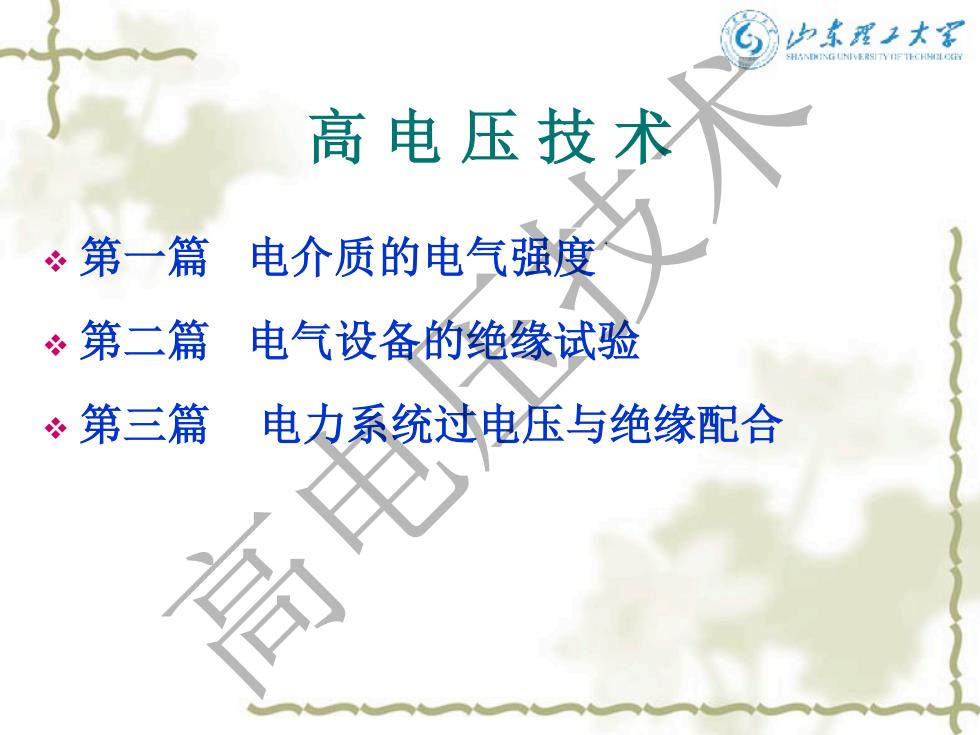

归东理王大深 高电压技术 。第一篇 电介质的电气强度 第二篇 电气设备的绝缘试验 第三篇电力系统过电压与绝缘配合 高
高 电 压 技 术 第一篇 电介质的电气强度 第二篇 电气设备的绝缘试验 第三篇 电力系统过电压与绝缘配合 高电压技术
中东理王大写 第一篇电介质在高电场的特性 ÷电介质在电气设备中作为绝缘材料使用，按 其物质形态，可分为：>气体介质 > 液体介质 固体介质 在电气设备中 >外绝缘：人般由气体介质（空气）和固体介质（绝 缘子)联合构成 >内绝缘：二般由固体介质和液体介质联合构成
第一篇 电介质在高电场下的特性 电介质在电气设备中作为绝缘材料使用，按 其物质形态，可分为： 气体介质 液体介质 固体介质 在电气设备中: 外绝缘: 一般由气体介质(空气)和固体介质(绝 缘子)联合构成 内绝缘:一般由固体介质和液体介质联合构成 高电压技术

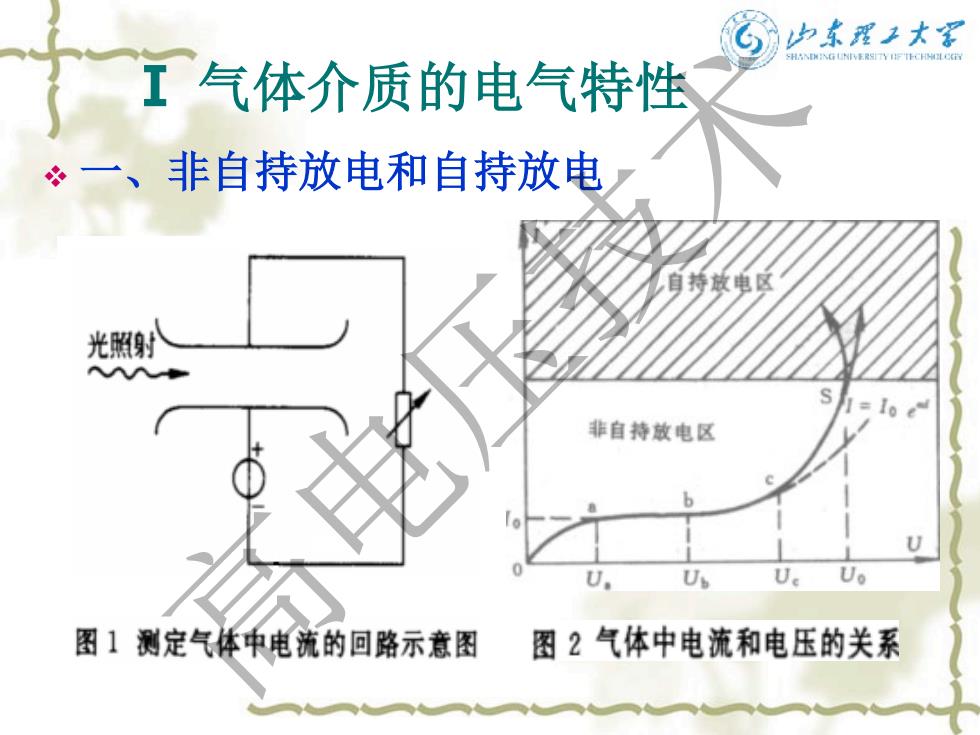

山理王大军 工气体介质的电气特性 一、非自持放电和自持放电 自持放电区 光照射 非自持放电区 U 图1测定气体中电流的回路示意图 图2气体中电流和电压的关系
Ⅰ 气体介质的电气特性 一、非自持放电和自持放电 高电压技术

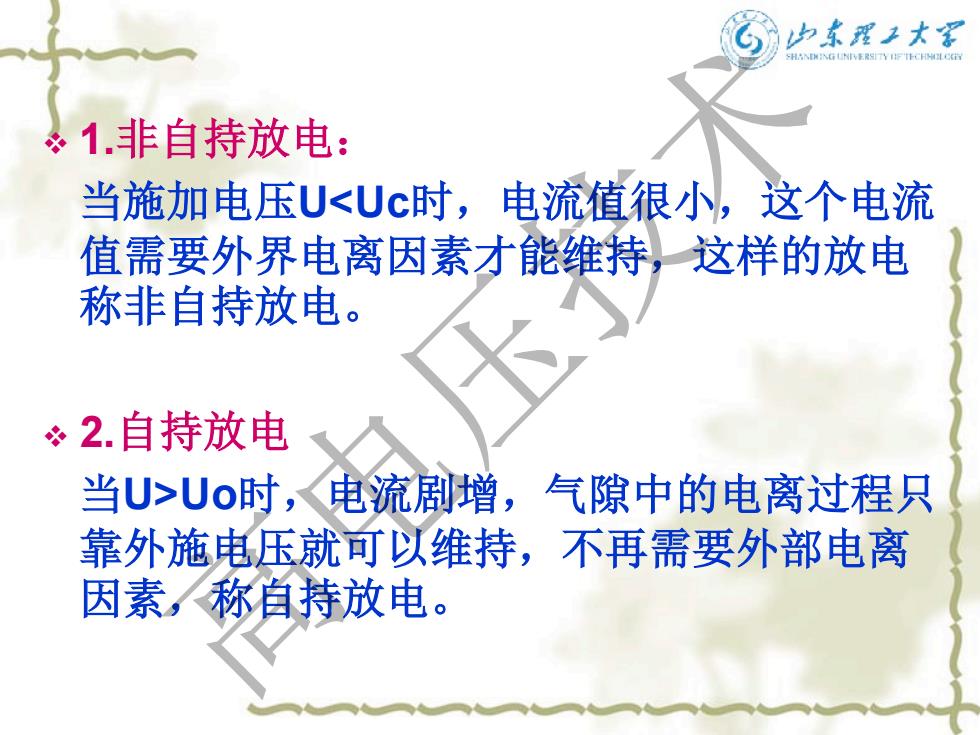

中求理王大深 1.非自持放电： 当施加电压U<Uc时，电流值很小，这个电流 值需要外界电离因素才能维持，这样的放电 称非自持放电。 ÷2.自持放电 当U>Uo时，<电流剧增，气隙中的电离过程只 靠外施电压就可以维持，不再需要外部电离 因素，称自持放电
1.非自持放电： 当施加电压U<Uc时，电流值很小，这个电流 值需要外界电离因素才能维持，这样的放电 称非自持放电。 2.自持放电 当U>Uo时，电流剧增，气隙中的电离过程只 靠外施电压就可以维持，不再需要外部电离 因素，称自持放电。 高电压技术
