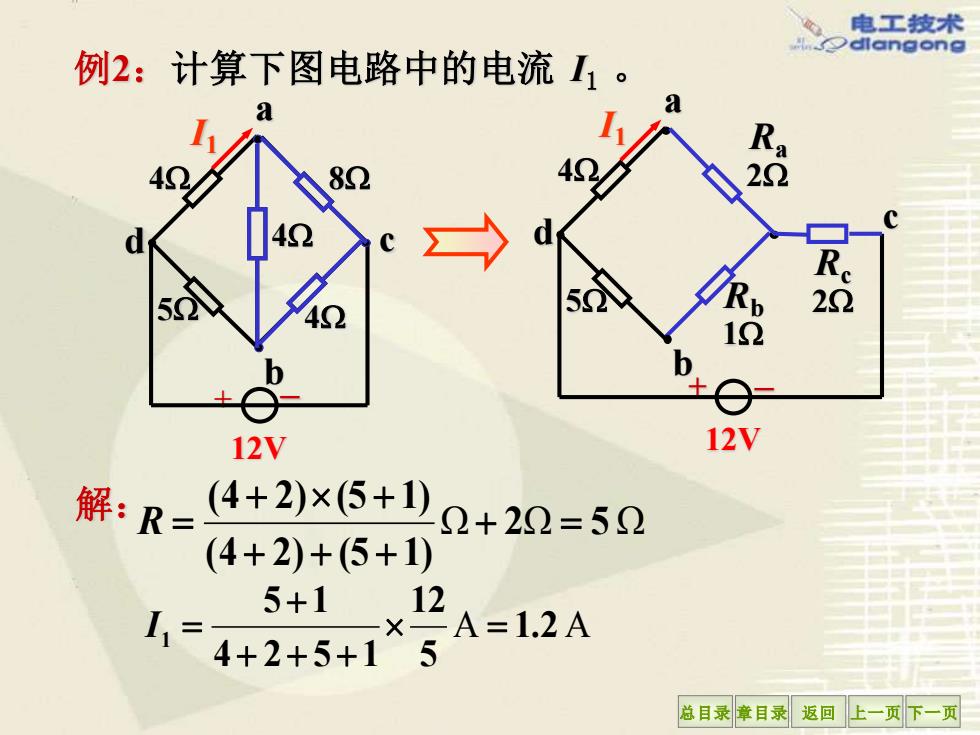

电工技术 例2：计算下图电路中的电流11。 a 22 暴 12 12V 12V 解：R=4+2)×5+1少0+20=50 (4+2)+(5+1) 5+1 12 I=4+2+5+×5A=12A 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 例2：计算下图电路中的电流 I1 。 I1 + – 4 5 8 4 4 12V a b d c 解： I1 + – 4 5 Ra 2 Rb 1 Rc 2 12V a b c d Ω 2Ω 5 Ω (4 2) (5 1) (4 2) (5 1) + = + + + + + R = A 1.2 A 5 12 4 2 5 1 5 1 1 = + + + + I =

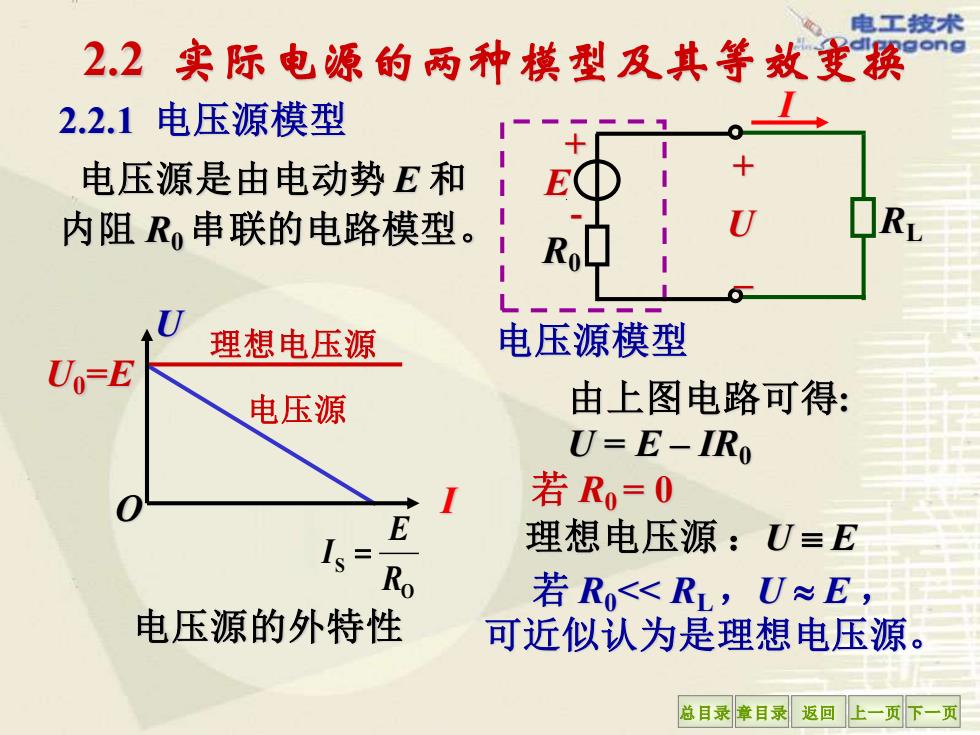

电工技术 2.2实际电源的两种模型及其等效变换 2.2.1电压源模型 电压源是由电动势E和 E 内阻R,串联的电路模型。 RoL 理想电压源 电压源模型 Uo=E 电压源 由上图电路可得： U=E-IRo 若R0=0 E Is 理想电压源：U=E R 若Ro<R,U≈E, 电压源的外特性 可近似认为是理想电压源。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 2.2 实际电源的两种模型及其等效变换 2.2.1 电压源模型 电压源模型 由上图电路可得: U = E – IR0 若 R0 = 0 理想电压源 ：U E U0=E 电压源的外特性 I U I RL R0 + - E U + – 电压源是由电动势 E 和 内阻 R0 串联的电路模型。 O S R E I = 若 R0<< RL ，U E ， 可近似认为是理想电压源。 理想电压源 O 电压源

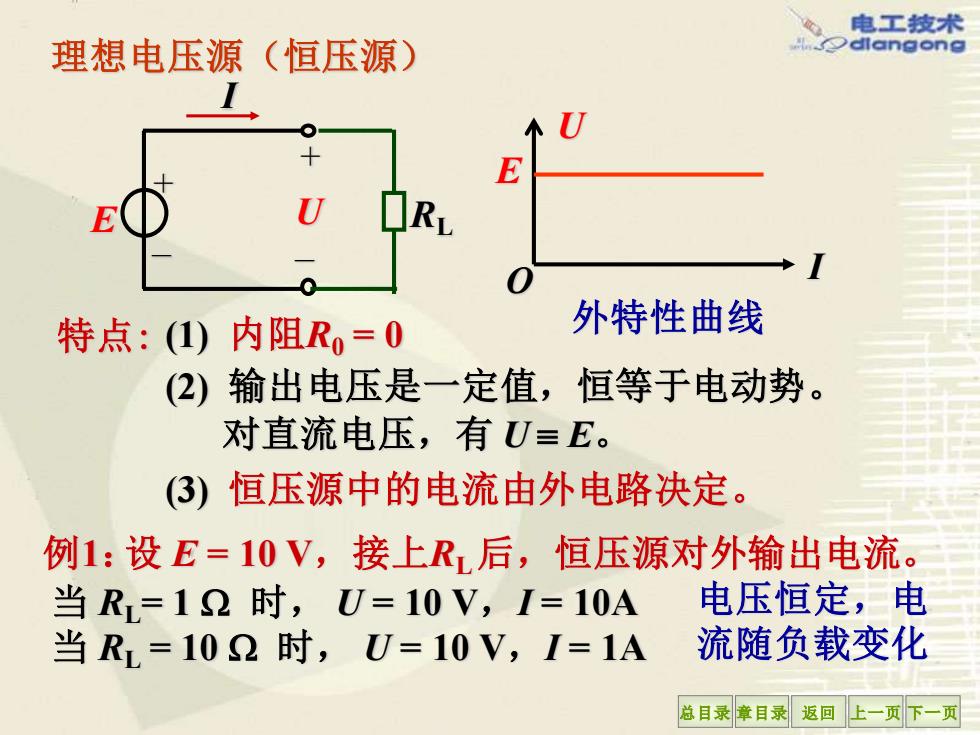

电工技术 理想电压源（恒压源） dlangong E U 特点：()内阻R0=0 外特性曲线 (2)输出电压是一定值，恒等于电动势。 对直流电压，有U=E。 (3)恒压源中的电流由外电路决定。 例1：设E=10V,接上R后，恒压源对外输出电流。 当R=12时，U=10V,I=10A 电压恒定，电 当R=102时，U=10V,I=1A 流随负载变化 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 理想电压源（恒压源） 例1： (2) 输出电压是一定值，恒等于电动势。 对直流电压，有 U E。 (3) 恒压源中的电流由外电路决定。 特点: (1) 内阻R0 = 0 I E + _ U + _ 设 E = 10 V，接上RL后，恒压源对外输出电流。 RL 当 RL= 1 时， U = 10 V，I = 10A 当 RL = 10 时， U = 10 V，I = 1A 外特性曲线 I U E O 电压恒定，电 流随负载变化
电工技术 dlangong 2.2.2电流源模型 电流源是由电流I、和 内阻R,并联的电路模型 Uo-IsRo 1 电流源模型 电流源 想电流 由上图电路可得： U Is R 电流源的外特性 若R0=0 理想电流源：I=s 若R>R,I≈s,可近似认为是理想电流源。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 2.2.2 电流源模型 0 S R U I = I − I RL U0=ISR0 电流源的外特性 I U 理 想 电 流 源 O IS 电流源是由电流IS 和 内阻 R0 并联的电路模型。 由上图电路可得: 若 R0 = 理想电流源 : I IS 若 R0 >>RL ，I IS ，可近似认为是理想电流源。 电流源 电流源模型 R0 U R0 U IS + －

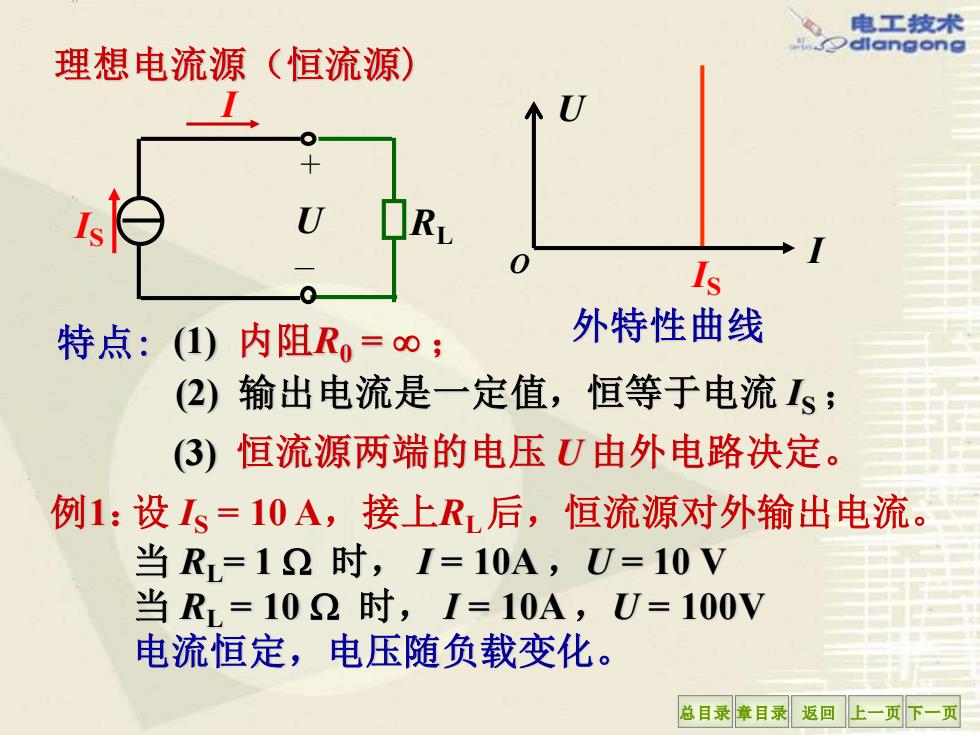

电工技术 理想电流源（恒流源） dlangong U s 特点：(1)内阻R,=oo; 外特性曲线 (2)输出电流是一定值，恒等于电流1s; (3)恒流源两端的电压U由外电路决定。 例1：设I=10A,接上R,后，恒流源对外输出电流。 当R=12时，I=10A,U=10V 当R=102时，I=10A,U=100V 电流恒定，电压随负载变化。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 理想电流源（恒流源) 例1： (2) 输出电流是一定值，恒等于电流 IS ； (3) 恒流源两端的电压 U 由外电路决定。 特点: (1) 内阻R0 = ； 设 IS = 10 A，接上RL后，恒流源对外输出电流。 RL 当 RL= 1 时， I = 10A ，U = 10 V 当 RL = 10 时， I = 10A ，U = 100V 外特性曲线 I U IS O I IS U + _ 电流恒定，电压随负载变化
