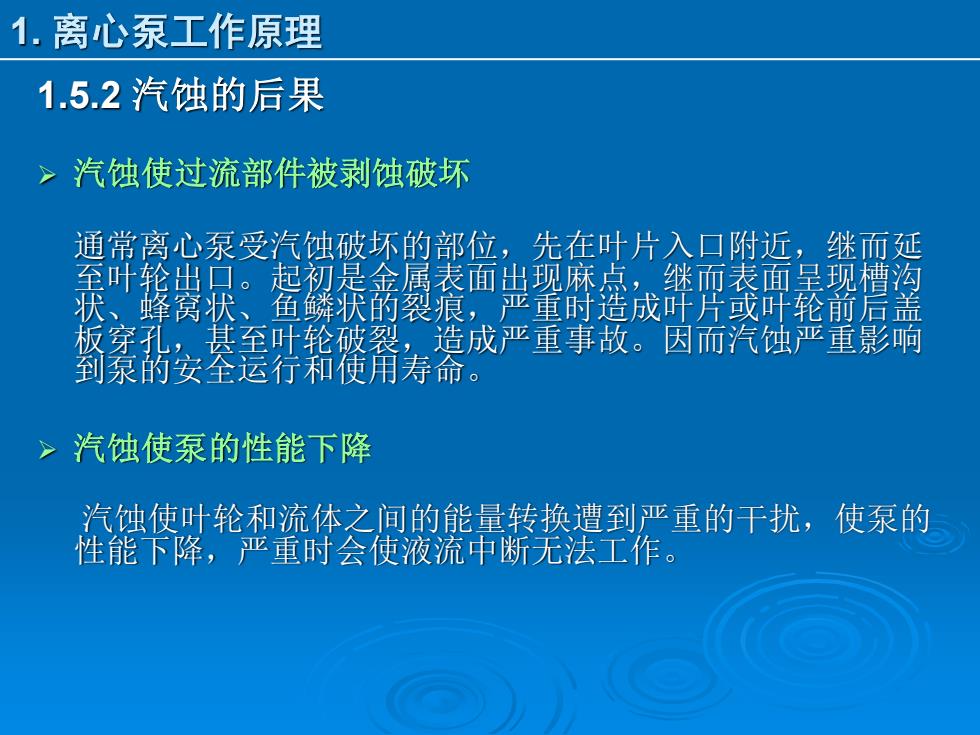

1.离心泵工作原理 1.5.2汽蚀的后果 >汽蚀使过流部件被剥蚀破坏 通常离心泵受汽蚀破坏的部位，先在叶片入口附近，继而延 表奖公张蜜 板穿孔，、甚至叶轮破裂，造成严重事故。因而汽蚀严重影响 到泵的安全运行和使用寿命。 >汽蚀使泵的性能下降 汽蚀使叶轮和流体之间的能量转换遭到严重的干扰，使泵的 性能下降，严重时会使液流中断无法工作
1. 离心泵工作原理 1.5.2 汽蚀的后果 ➢ 汽蚀使过流部件被剥蚀破坏 通常离心泵受汽蚀破坏的部位，先在叶片入口附近，继而延 至叶轮出口。起初是金属表面出现麻点，继而表面呈现槽沟 状、蜂窝状、鱼鳞状的裂痕，严重时造成叶片或叶轮前后盖 板穿孔，甚至叶轮破裂，造成严重事故。因而汽蚀严重影响 到泵的安全运行和使用寿命。 ➢ 汽蚀使泵的性能下降 汽蚀使叶轮和流体之间的能量转换遭到严重的干扰，使泵的 性能下降，严重时会使液流中断无法工作

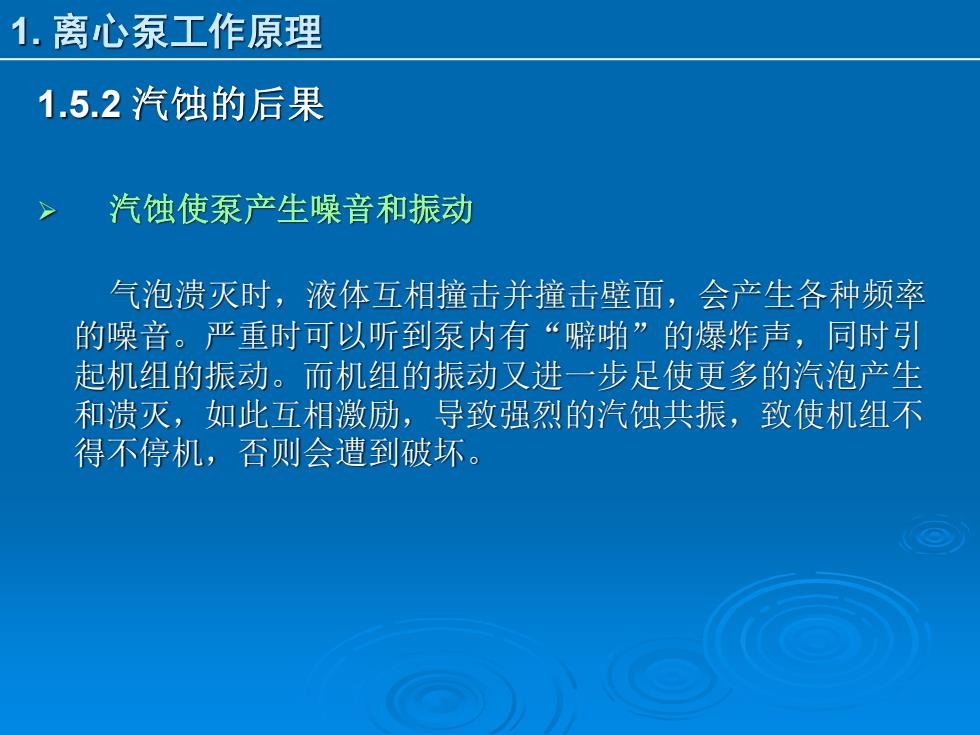

1.离心泵工作原理 1.5.2汽蚀的后果 汽蚀使泵产生噪音和振动 气泡溃灭时，液体互相撞击并撞击壁面，会产生各种频率 的噪音。严重时可以听到泵内有“噼啪”的爆炸声，同时引 起机组的振动。而机组的振动又进一步足使更多的汽泡产生 和溃灭，如此互相激励，导致强烈的汽蚀共振，致使机组不 得不停机，否则会遭到破环
1. 离心泵工作原理 1.5.2 汽蚀的后果 ➢ 汽蚀使泵产生噪音和振动 气泡溃灭时，液体互相撞击并撞击壁面，会产生各种频率 的噪音。严重时可以听到泵内有“噼啪”的爆炸声，同时引 起机组的振动。而机组的振动又进一步足使更多的汽泡产生 和溃灭，如此互相激励，导致强烈的汽蚀共振，致使机组不 得不停机，否则会遭到破坏

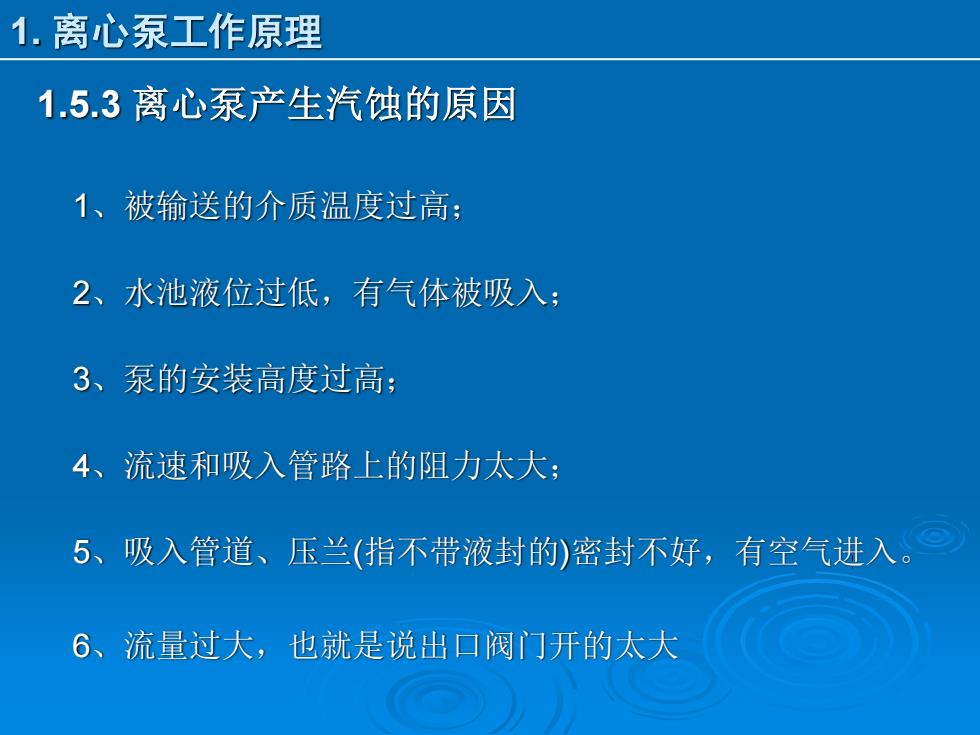

1.离心泵工作原理 1.5.3离心泵产生汽蚀的原因 1、被输送的介质温度过高： 2、水池液位过低，有气体被吸入： 3、泵的安装高度过高； 4、,流速和吸入管路上的阻力太大； 5、吸入管道、压兰（指不带液封的）密封不好，有空气进入。© 6、流量过大，也就是说出口阀门开的太
1. 离心泵工作原理 1.5.3 离心泵产生汽蚀的原因 1、被输送的介质温度过高； 2、水池液位过低，有气体被吸入； 3、泵的安装高度过高； 4、流速和吸入管路上的阻力太大； 5、吸入管道、压兰(指不带液封的)密封不好，有空气进入。 6、流量过大，也就是说出口阀门开的太大

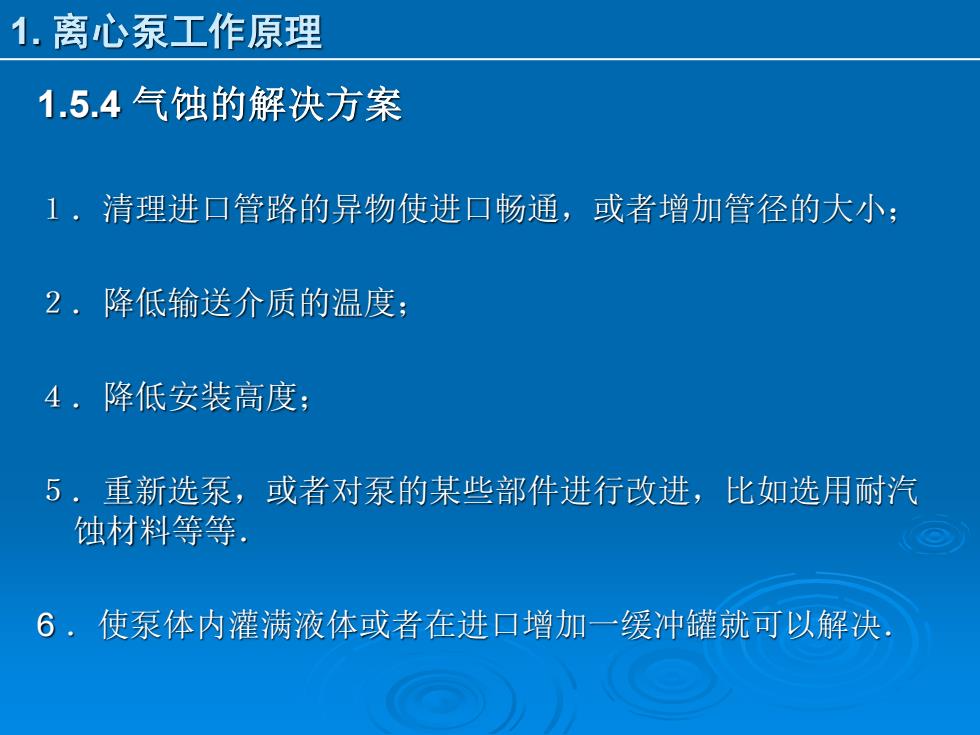

1.离心泵工作原理 1.5.4气蚀的解决方案 1。清理进口管路的异物使进▣畅通，或者增加管径的大小； 2.降低输送介质的温度； 4.降低安装高度 5.重新选泵，或者对泵的某些部件进行改进，比如选用耐汽 蚀材料等等。 6。使泵体内灌满液体或者在进口增加一缓冲罐就可以解决
1. 离心泵工作原理 1.5.4 气蚀的解决方案 １．清理进口管路的异物使进口畅通，或者增加管径的大小； ２．降低输送介质的温度； ４．降低安装高度； ５．重新选泵，或者对泵的某些部件进行改进，比如选用耐汽 蚀材料等等． 6 ．使泵体内灌满液体或者在进口增加一缓冲罐就可以解决．

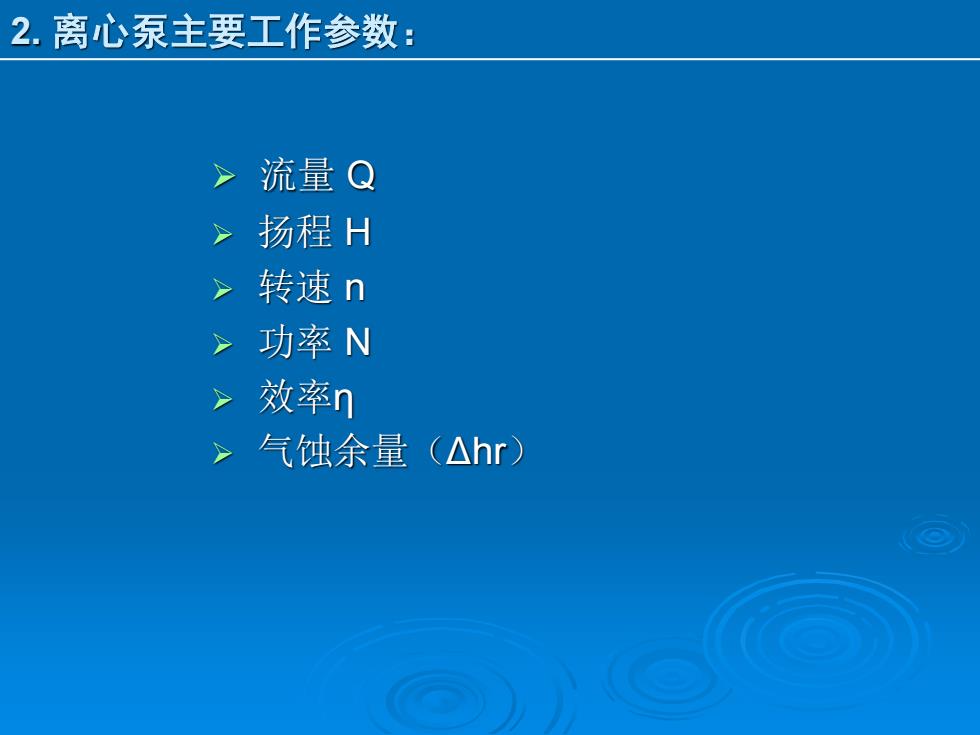

2.离心泵主要工作参数： 流量Q >扬程H >转速n > 功率N 效率n >气蚀余量（△hr)
2. 离心泵主要工作参数： ➢ 流量 Q ➢ 扬程 H ➢ 转速 n ➢ 功率 N ➢ 效率η ➢ 气蚀余量（Δhr）
