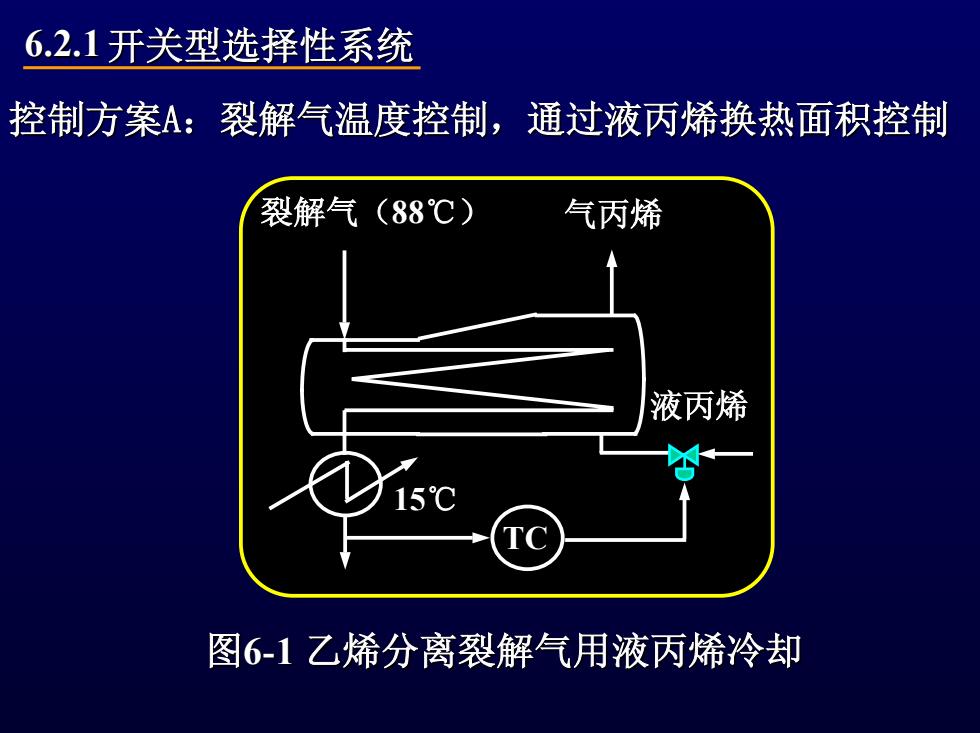

6.2.1开关型选择性系统 控制方案A:裂解气温度控制，通过液丙烯换热面积控制 裂解气(88℃) 气丙烯 液丙烯 图6-1乙烯分离裂解气用液丙烯冷却
6.2.1开关型选择性系统 开关型选择性系统 控制方案A：裂解气温度控制，通过液丙烯换热面积控制 裂解气温度控制，通过液丙烯换热面积控制 裂解气（88℃） 15℃ 气丙烯 液丙烯 TC 图6-1 乙烯分离裂解气用液丙烯冷却 乙烯分离裂解气用液丙烯冷却
6.2.1开关型选择性系统 问题：当换热器列管全部被淹没时，通过开大控制阀就已经没有作用了， 并且有可能没有丙烯的蒸发空间了，汽带液，压缩机受损害 裂解气(88℃) 气丙烯 液丙烯 ☒ 控制方案B:裂解汽温度与丙烯冷却器液位选择性系统
6.2.1开关型选择性系统 开关型选择性系统 问题：当换热器列管全部被淹没时，通过开大控制阀就已经没有作用了， 并且有可能没有丙烯的蒸发空间了，汽带液，压缩机受损害 裂解气（88℃） 气丙烯 液丙烯 TC 控制方案B：裂解汽温度与丙烯冷却器液位选择性系统

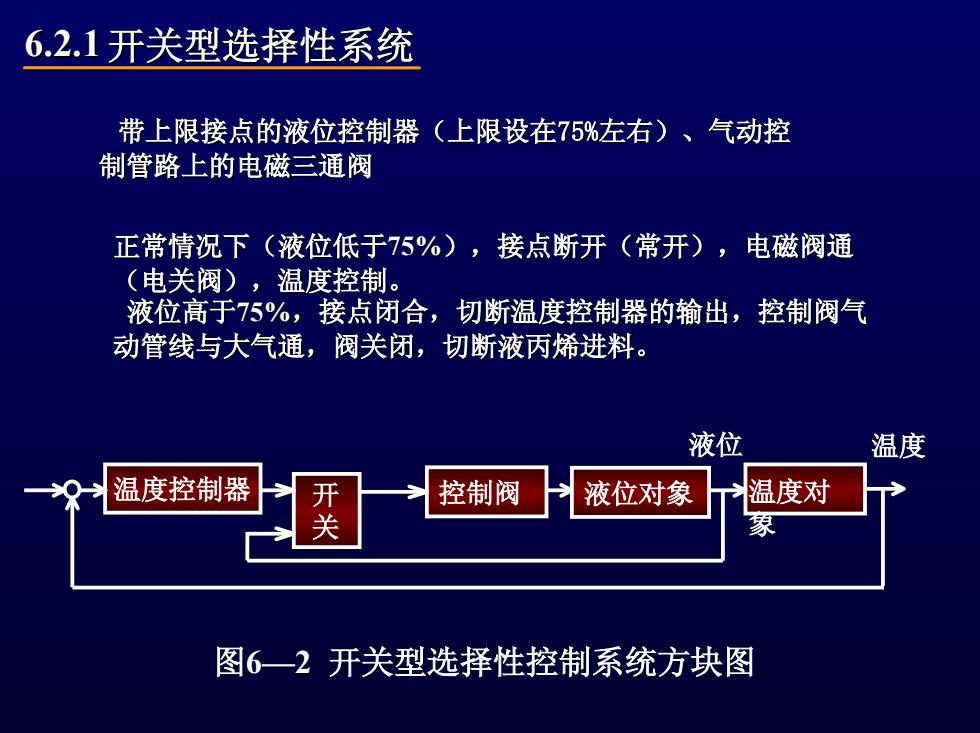

6.2.1开关型选择性系统 带上限接点的液位控制器（上限设在75%左右）、气动控 制管路上的电磁三通阀 正常情况下（液位低于75%），接点断开（常开），电磁阀通 (电关阀)，温度控制。 液位高于75%，接点闭合，切断温度控制器的输出，控制阀气 动管线与大气通，阀关闭，切断液丙烯进料。 液位 温度 温度控制器 控制阀 液位对象 温度对 关 图6一2开关型选择性控制系统方块图
6.2.1开关型选择性系统 开关型选择性系统 带上限接点的液位控制器（上限设在75%左右）、气动控 制管路上的电磁三通阀 正常情况下（液位低于75%），接点断开（常开），电磁阀通 （电关阀），温度控制。 液位高于75%，接点闭合，切断温度控制器的输出，控制阀气 动管线与大气通，阀关闭，切断液丙烯进料。 温度控制器 温度对 象 液位 温度 开 关 控制阀 液位对象 图6—2 开关型选择性控制系统方块图
