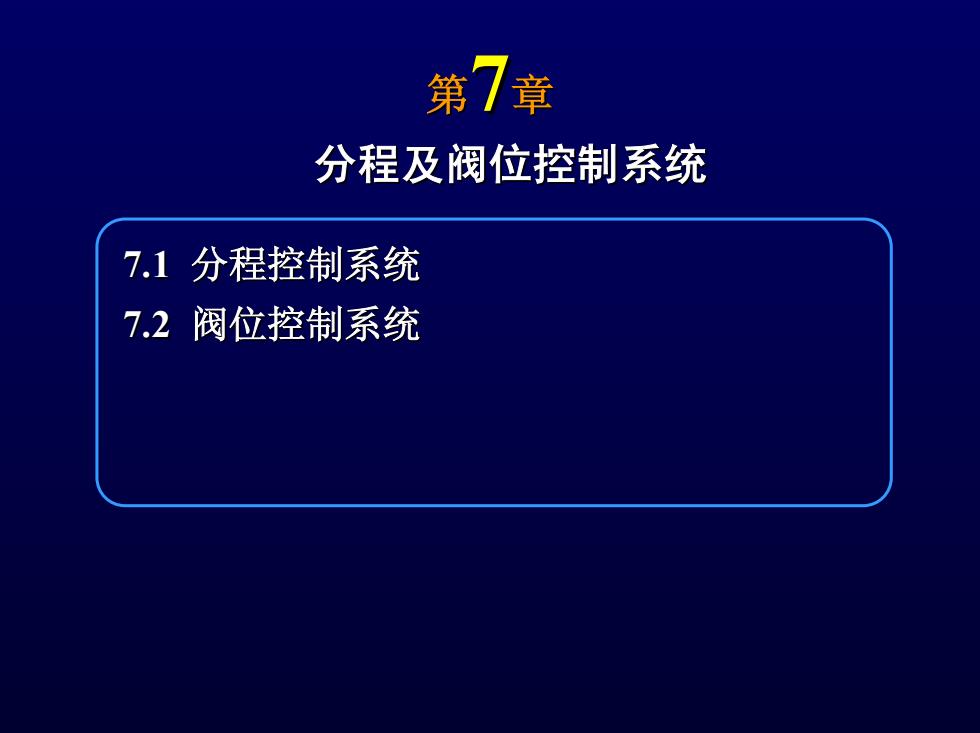

第7章 分程及阀位控制系统 7.1分程控制系统 7.2阀位控制系统
第7章 分程及阀位控制系统 分程及阀位控制系统 7.1 分程控制系统 7.2 阀位控制系统
7.1分程控制系统 7.1.1概述 一个控制器控制几个控制阀一 输出信号分段“分程控制” 如，控制两个阀A、B A阀控制信号：0.02~0.06Mpa B阀控制信号：0.06-0.1Mpa 控制器输出在0.06Mpa以下，只有阀A动作，在0.06Mpa 以上，只有阀B动作
7.1 分程控制系统 7.1.1概述 一个控制器控制几个控制阀 一个控制器控制几个控制阀——输出信号分段“分程控制” 如，控制两个阀 如，控制两个阀A、B A阀控制信号:0.02~0.06 :0.02~0.06Mpa B阀控制信号:0.06~0.1 :0.06~0.1Mpa 控制器输出在0.06Mpa以下，只有阀A动作，在0.06Mpa 以上，只有阀B动作
7.1.1概述 通过阀门定位器调整 A:0.02-0.06Mpa—0-100% B:0.06-0.1Mpa 0-100% 根据各阀的气开、气闭形式不同，决定阀的行程方向 两阀同向动作 100% 100% 两阀异向动作 100% 100%
7.1.1概述 通过阀门定位器调整 通过阀门定位器调整 A：0.02~0.06Mpa 0.02~0.06Mpa —— 0~100% B：0.06~0.1Mpa 0.06~0.1Mpa —— 0~100% 根据各阀的气开、气闭形式不同，决定阀的行程方向 根据各阀的气开、气闭形式不同，决定阀的行程方向 0 100% 0 100% 两阀同向动作 0 100% 0 100% 两阀异向动作
7.1.2分程控制的应用场合 (1)扩大控制阀可调范围： 两个阀分程使用，扩大了流通能力 两个流通能力相同的阀， 同调节蒸汽压力，小负荷时， 只开一个阀，大负荷时， 再开第2个阀。 通过计算，如果两个阀流通 能力相同，分程后， 总的流通能力扩大1倍。P123
7.1.2分程控制的应用场合 分程控制的应用场合 （1）扩大控制阀可调范围： ）扩大控制阀可调范围： 两个阀分程使用，扩大了流通能力 两个阀分程使用，扩大了流通能力 两个流通能力相同的阀， 两个流通能力相同的阀， 同调节蒸汽压力，小负荷时， 同调节蒸汽压力，小负荷时， 只开一个阀，大负荷时， 只开一个阀，大负荷时， 再开第2个阀。 通过计算，如果两个阀流通 通过计算，如果两个阀流通 能力相同，分程后， 能力相同，分程后， 总的流通能力扩大 总的流通能力扩大1倍。P123 PC
7.1.2分程控制的应用场合 (2)同时控制两种介质，满足工艺要求 A.0 图7-4间歇式化学反应器分程控制系统
7.1.2分程控制的应用场合 分程控制的应用场合 （2）同时控制两种介质，满足工艺要求 ）同时控制两种介质，满足工艺要求 A B TC A B A.C A.O 图7-4 间歇式化学反应器分程控制系统
