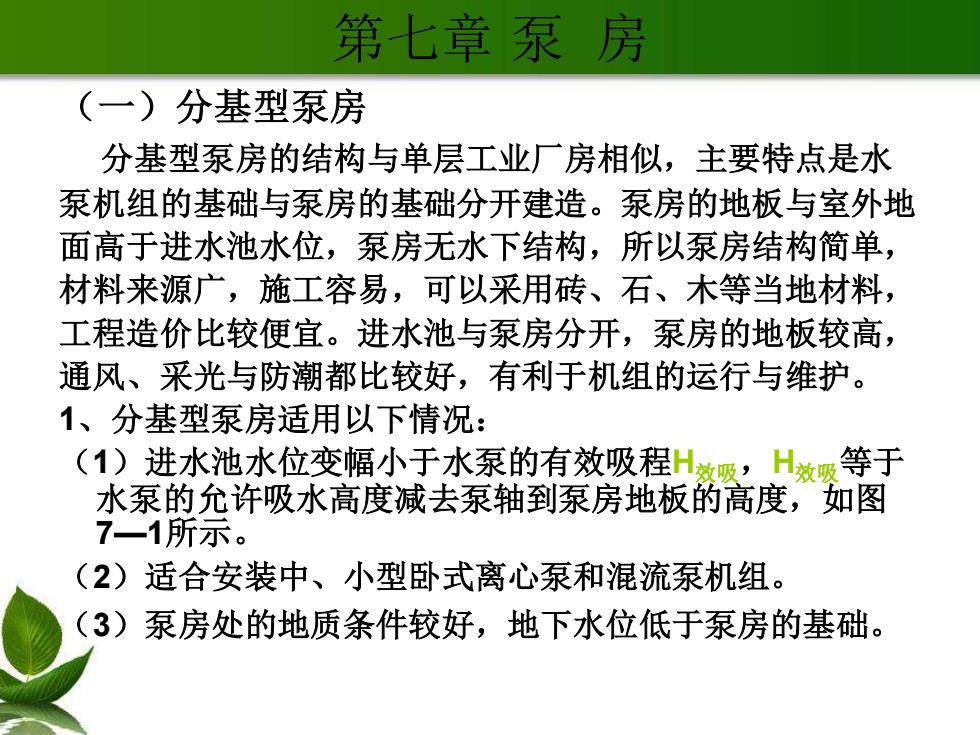

第七章泵房 (一)分基型泵房 分基型泵房的结构与单层工业厂房相似，主要特点是水 泵机组的基础与泵房的基础分开建造。泵房的地板与室外地 面高于进水池水位，泵房无水下结构，所以泵房结构简单， 材料来源广，施工容易，可以采用砖、石、木等当地材料， 工程造价比较便宜。进水池与泵房分开，泵房的地板较高， 通风、采光与防潮都比较好，有利于机组的运行与维护。 1、分基型泵房适用以下情况： ()进水池水位变幅小于水泵的有效吸程H教吸，H效吸等于 水泵的允许吸水高度减去泵轴到泵房地板的高度，如图 7一1所示。 (2)适合安装中、小型卧式离心泵和混流泵机组。 (3)泵房处的地质条件较好，地下水位低于泵房的基础
第七章 泵 房 （一）分基型泵房 分基型泵房的结构与单层工业厂房相似，主要特点是水 泵机组的基础与泵房的基础分开建造。泵房的地板与室外地 面高于进水池水位，泵房无水下结构，所以泵房结构简单， 材料来源广，施工容易，可以采用砖、石、木等当地材料， 工程造价比较便宜。进水池与泵房分开，泵房的地板较高， 通风、采光与防潮都比较好，有利于机组的运行与维护。 1、分基型泵房适用以下情况： （1）进水池水位变幅小于水泵的有效吸程H效吸，H效吸等于 水泵的允许吸水高度减去泵轴到泵房地板的高度，如图 7—1所示。 （2）适合安装中、小型卧式离心泵和混流泵机组。 （3）泵房处的地质条件较好，地下水位低于泵房的基础

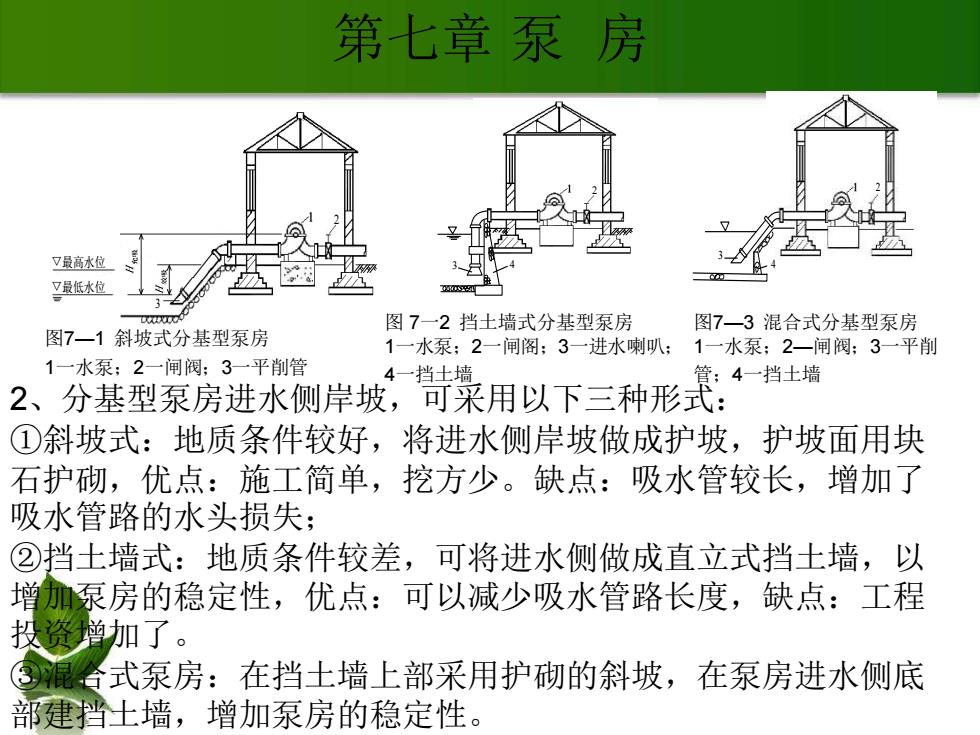

第七章泵房 又最高水位 又最低水位 34 eAM0c 图7一2挡土墙式分基型泵房 图7一3混合式分基型泵房 图7一1斜坡式分基型泵房 1一水泵：2一闸阁：3一进水喇叭：1一水泵：2一闸阀：3一平削 2、分基型泵房进水侧岸坡，司录用以下三种形凳：4士墙 1一水泵：2一闸阀：3一平削管 4一挡土墙」 ①斜坡式：地质条件较好，将进水侧岸坡做成护坡，护坡面用块 石护砌，优点：施工简单，挖方少。缺点：吸水管较长，增加了 吸水管路的水头损失； ②挡土墙式：地质条件较差，可将进水侧做成直立式挡土墙，以 增加泵房的稳定性，优点：可以减少吸水管路长度，缺点：工程 投资增加了。 ③混给式泵房：在挡土墙上部采用护砌的斜坡，在泵房进水侧底 部建挡土墙，增加泵房的稳定性
第七章 泵 房 ▽最高水位 ▽最低水位 3 2 H 效 H 吸 允吸 图7—1 斜坡式分基型泵房 1一水泵；2一闸阀；3一平削管 3 4 2 4 2 3 4 图7—3 混合式分基型泵房 1一水泵；2—闸阀；3一平削 管；4一挡土墙 图 7一2 挡土墙式分基型泵房 1一水泵；2一闸阁；3一进水喇叭； 4一挡土墙 2、分基型泵房进水侧岸坡，可采用以下三种形式： ①斜坡式：地质条件较好，将进水侧岸坡做成护坡，护坡面用块 石护砌，优点：施工简单，挖方少。缺点：吸水管较长，增加了 吸水管路的水头损失； ②挡土墙式：地质条件较差，可将进水侧做成直立式挡土墙，以 增加泵房的稳定性，优点：可以减少吸水管路长度，缺点：工程 投资增加了。 ③混合式泵房：在挡土墙上部采用护砌的斜坡，在泵房进水侧底 部建挡土墙，增加泵房的稳定性

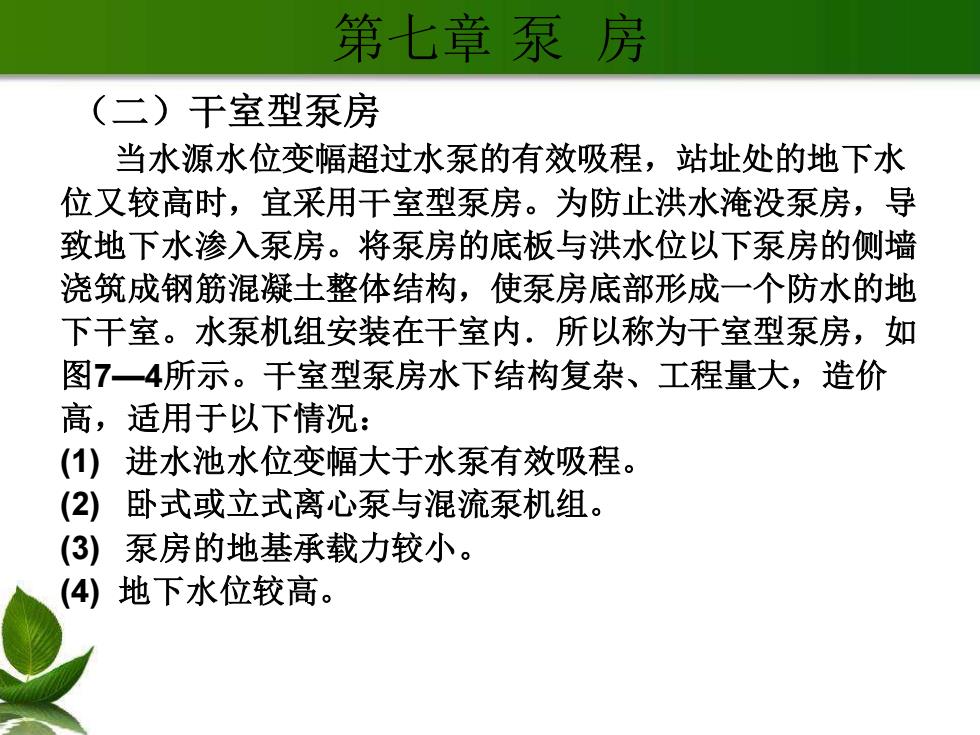

第七章泵房 (二)干室型泵房 当水源水位变幅超过水泵的有效吸程，站址处的地下水 位又较高时，宜采用干室型泵房。为防止洪水淹没泵房，导 致地下水渗入泵房。将泵房的底板与洪水位以下泵房的侧墙 浇筑成钢筋混凝土整体结构，使泵房底部形成一个防水的地 下干室。水泵机组安装在干室内.所以称为干室型泵房，如 图7一4所示。干室型泵房水下结构复杂、工程量大，造价 高，适用于以下情况： (1)进水池水位变幅大于水泵有效吸程。 (2)卧式或立式离心泵与混流泵机组。 (3)泵房的地基承载力较小。 (4)地下水位较高
第七章 泵 房 （二）干室型泵房 当水源水位变幅超过水泵的有效吸程，站址处的地下水 位又较高时，宜采用干室型泵房。为防止洪水淹没泵房，导 致地下水渗入泵房。将泵房的底板与洪水位以下泵房的侧墙 浇筑成钢筋混凝土整体结构，使泵房底部形成一个防水的地 下干室。水泵机组安装在干室内．所以称为干室型泵房，如 图7—4所示。干室型泵房水下结构复杂、工程量大，造价 高，适用于以下情况： (1) 进水池水位变幅大于水泵有效吸程。 (2) 卧式或立式离心泵与混流泵机组。 (3) 泵房的地基承载力较小。 (4) 地下水位较高
