LTE空口关键技术 7936 多载波 ·频域均衡 ■正交频分多址 多天线技术 ·提高空间分集和复用 ■子 链路自适应技术 ·可变速率信道编码 ■高阶调制 ■混合ARQ技术 2020/9/3 现代无线与移动通信系统-第5章 11
LTE空口关键技术 ◼ 多载波 ◼ 频域均衡 ◼ 正交频分多址 ◼ 多天线技术 ◼ 提高空间分集和复用 ◼ 链路自适应技术 ◼ 可变速率信道编码 ◼ 高阶调制 ◼ 混合ARQ技术 2020/9/3 现代无线与移动通信系统-第5章 11

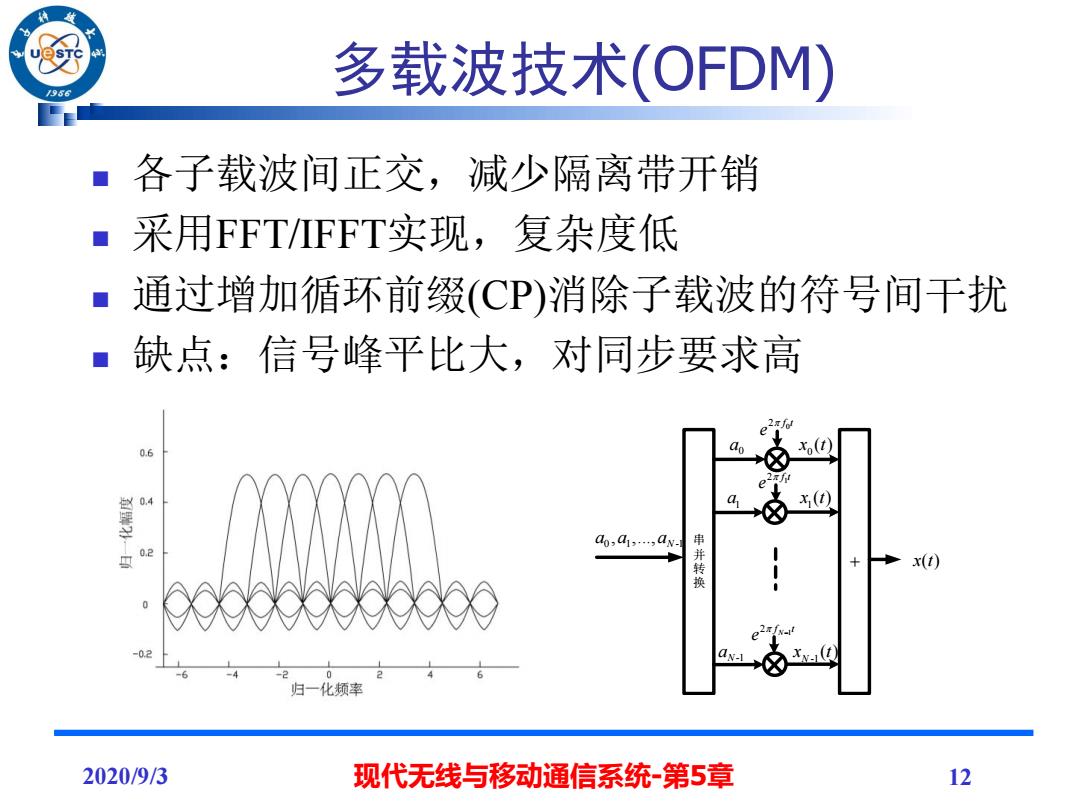

多载波技术(OFDM) 各子载波间正交，减少隔离带开销 ■ 采用FFT/IFFT实现，复杂度低 通过增加循环前缀(CP)消除子载波的符号间干扰 缺点：信号峰平比大，对同步要求高 0.6 a x() a0,41,,av. 0.2 并 x(t) 0 02 aN-1 归一化烦率 2020/9/3 现代无线与移动通信系统-第5章 12
多载波技术(OFDM) ◼ 各子载波间正交，减少隔离带开销 ◼ 采用FFT/IFFT实现，复杂度低 ◼ 通过增加循环前缀(CP)消除子载波的符号间干扰 ◼ 缺点：信号峰平比大，对同步要求高 + 串 并 转 换 0 2 f t e 1 2 ft e 1 2 N f t e − xt() 0 x t() 1 x t() -1( ) Nx t 0 a 1 a N-1 a 0 1 -1 , ,..., N a a a 2020/9/3 现代无线与移动通信系统-第5章 12

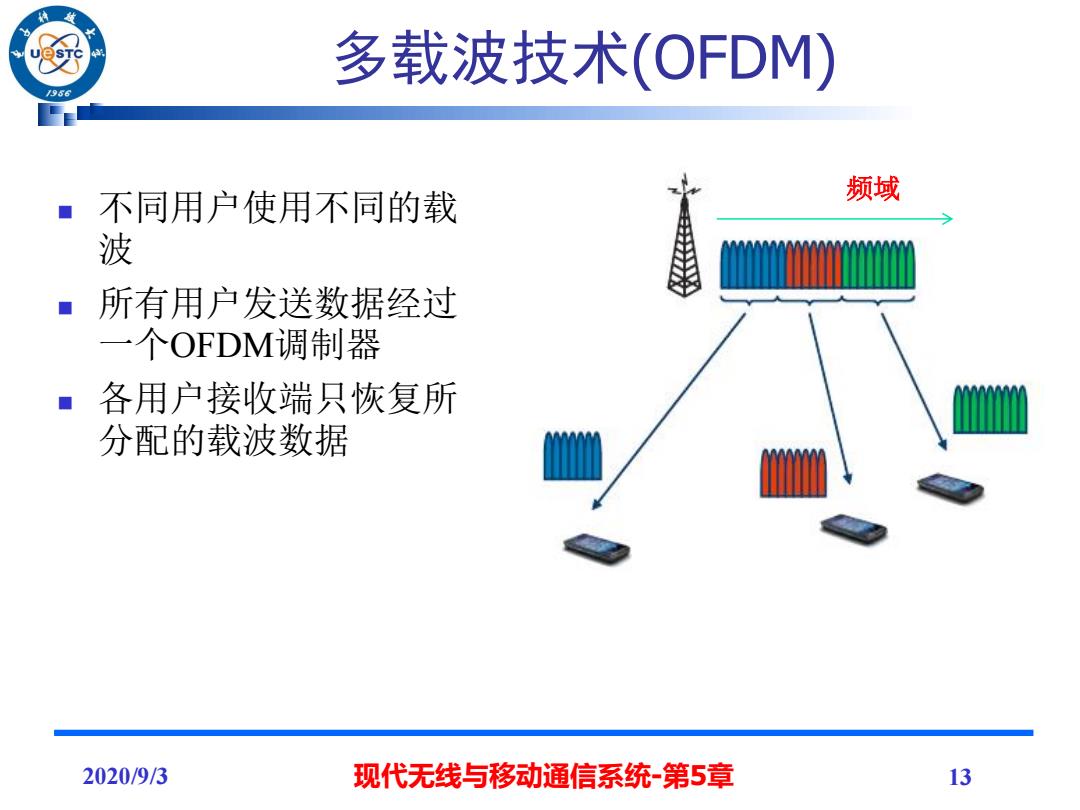

多载波技术(OFDM) 不同用户使用不同的载 频域 波 所有用户发送数据经过 一个OFDM调制器 各用户接收端只恢复所 分配的载波数据 2020/9/3 现代无线与移动通信系统-第5章 13
◼ 不同用户使用不同的载 波 ◼ 所有用户发送数据经过 一个OFDM调制器 ◼ 各用户接收端只恢复所 分配的载波数据 频域 多载波技术(OFDM) 2020/9/3 现代无线与移动通信系统-第5章 13

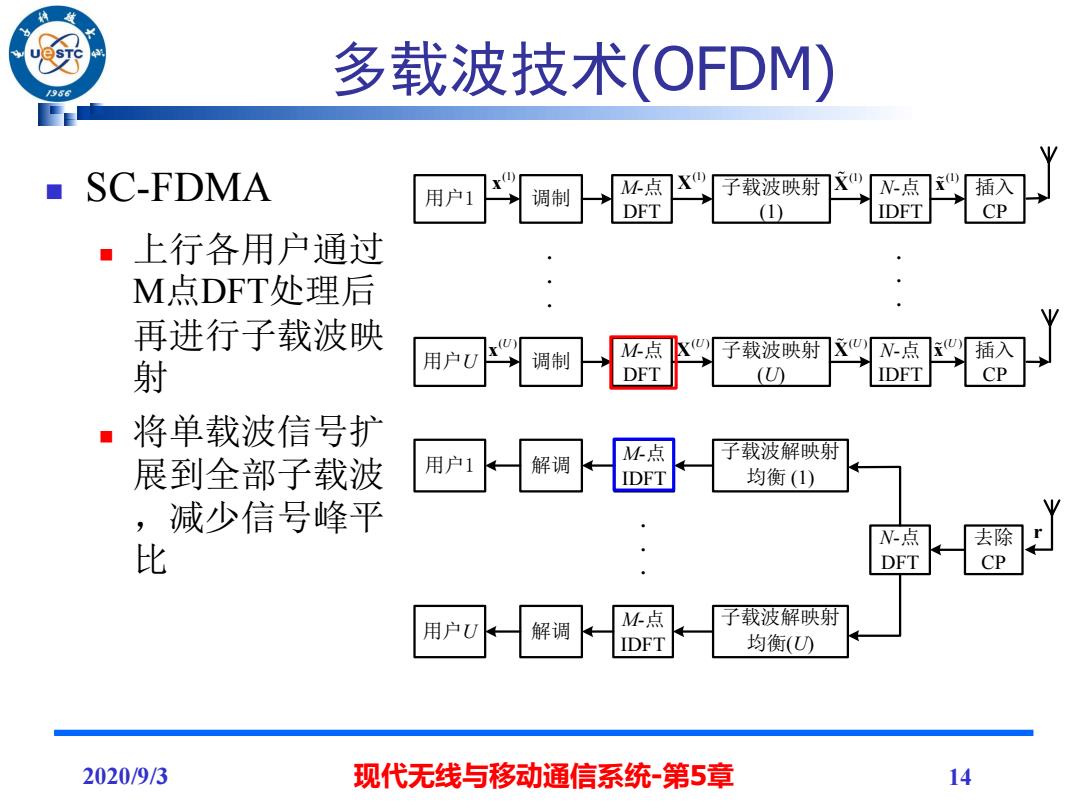

多载波技术(OFDM) /956 SC-FDMA M-点 子载波映射 文四 用户1 调制 N-点 插入 DFT (1) DFT CP 上行各用户通过 M点DFT处理后 再进行子载波映 M点 Y(U 子载波映射 W-点 插入 射 用户U 调制 DFT (U) IDFT CP ·将单载波信号扩 用户1 解调 M点 子载波解映射 展到全部子载波 均衡(1) ，减少信号峰平 -点 去除 比 F门 M-点 子载波解映射 用户U 解调 IDFT 均衡(U 2020/9/3 现代无线与移动通信系统-第5章 14
多载波技术(OFDM) ◼ SC-FDMA ◼ 上行各用户通过 M点DFT处理后 再进行子载波映 射 ◼ 将单载波信号扩 展到全部子载波 ，减少信号峰平 比 调制 插入 CP N-点 IDFT 子载波映射 (1) M-点 DFT 调制 插入 CP N-点 IDFT 子载波映射 (U) M-点 DFT 解调 子载波解映射 均衡 (1) M-点 IDFT 解调 去除 CP N-点 DFT 子载波解映射 均衡(U) M-点 IDFT . . . . . . . . . 用户1 用户U 用户U 用户1 (1) x ( ) U x (1) X ( ) U X (1) X ( ) U X (1) x ( ) U x r 2020/9/3 现代无线与移动通信系统-第5章 14
多天线技术 发射信号 .: 接收信号 A 时间 X T y1=+hi2x2+hi3x3+h14X4 X2 y,h怎Ht,hX C Blog(1+SNR) X3 y3=h31X1+h32X2+h33X3+h34X4 y4=h41X1+h42x2+h43X3+h44X4 k 2020/9/3 现代无线与移动通信系统-第5章 15
多天线技术 时间 发射信号 接收信号 h21 x1 x2 x3 x4 y1=h11x1+h12x2+h13x3+h14x4 y2=h21x1+h22x2+h23x3+h24x4 y3=h31x1+h32x2+h33x3+h34x4 y4=h41x1+h42x2+h43x3+h44x4 Y=HX + N 𝐶 = 𝐵log(1 + 𝑆𝑁𝑅) 𝐶 = log2 ෑ 𝑘=1 𝐾 1 + 𝜆𝑘𝑃𝑡 𝑁𝑡𝜎 2 … 2020/9/3 现代无线与移动通信系统-第5章 15
