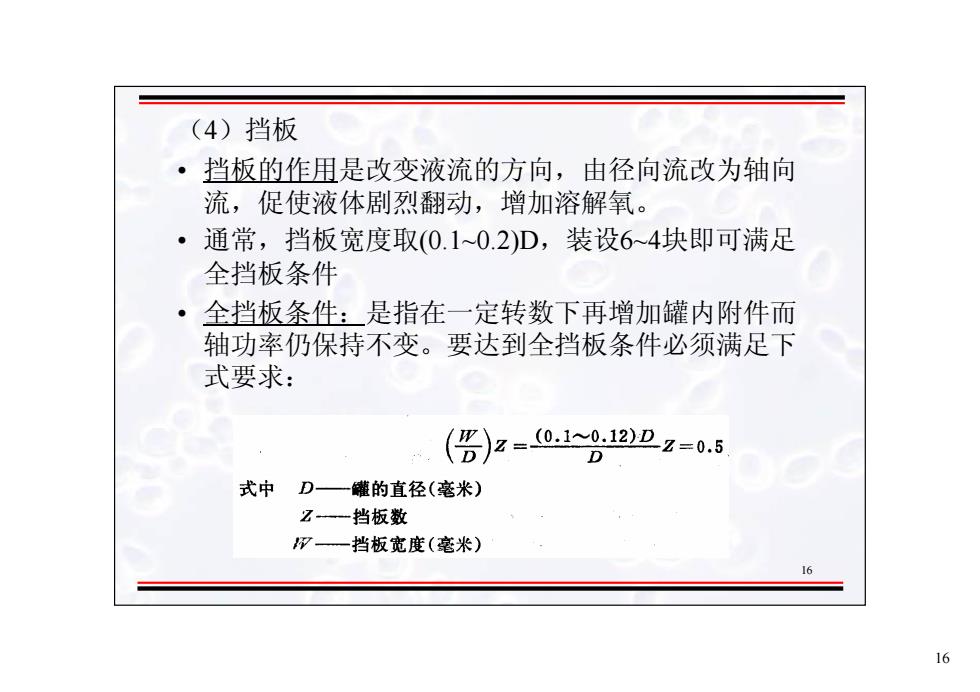

16 16 （4）挡板 • 挡板的作用是改变液流的方向，由径向流改为轴向 流，促使液体剧烈翻动，增加溶解氧。 • 通常，挡板宽度取(0.1~0.2)D，装设6~4块即可满足 全挡板条件 • 全挡板条件：是指在一定转数下再增加罐内附件而 轴功率仍保持不变。要达到全挡板条件必须满足下 式要求：
16 16 （4）挡板 • 挡板的作用是改变液流的方向，由径向流改为轴向 流，促使液体剧烈翻动，增加溶解氧。 • 通常，挡板宽度取(0.1~0.2)D，装设6~4块即可满足 全挡板条件 • 全挡板条件：是指在一定转数下再增加罐内附件而 轴功率仍保持不变。要达到全挡板条件必须满足下 式要求：

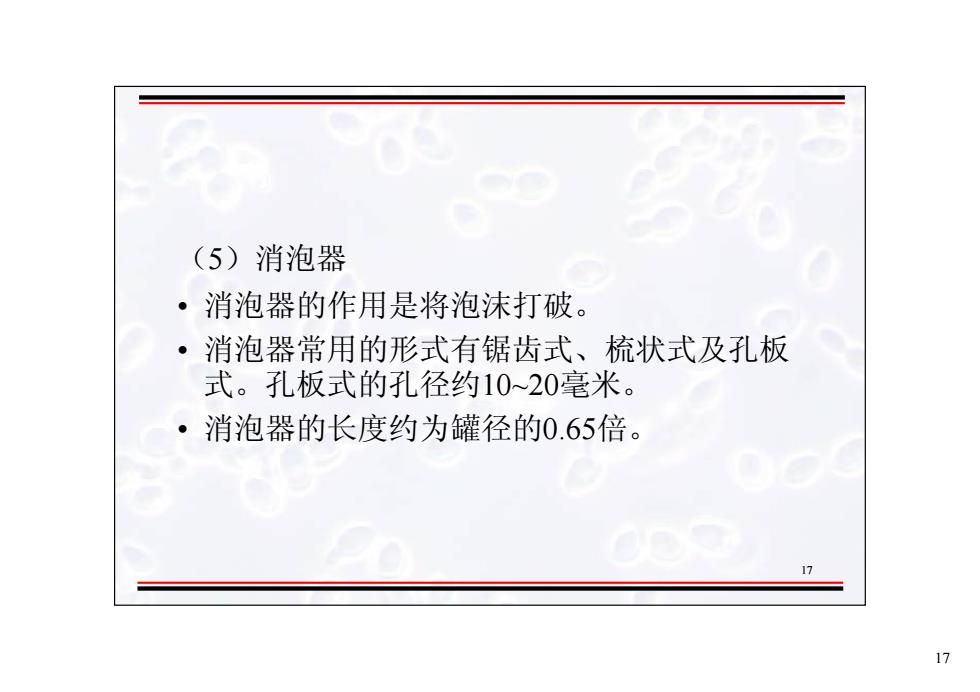

17 17 （5）消泡器 • 消泡器的作用是将泡沫打破。 • 消泡器常用的形式有锯齿式、梳状式及孔板 式。孔板式的孔径约10~20毫米。 • 消泡器的长度约为罐径的0.65倍
17 17 （5）消泡器 • 消泡器的作用是将泡沫打破。 • 消泡器常用的形式有锯齿式、梳状式及孔板 式。孔板式的孔径约10~20毫米。 • 消泡器的长度约为罐径的0.65倍

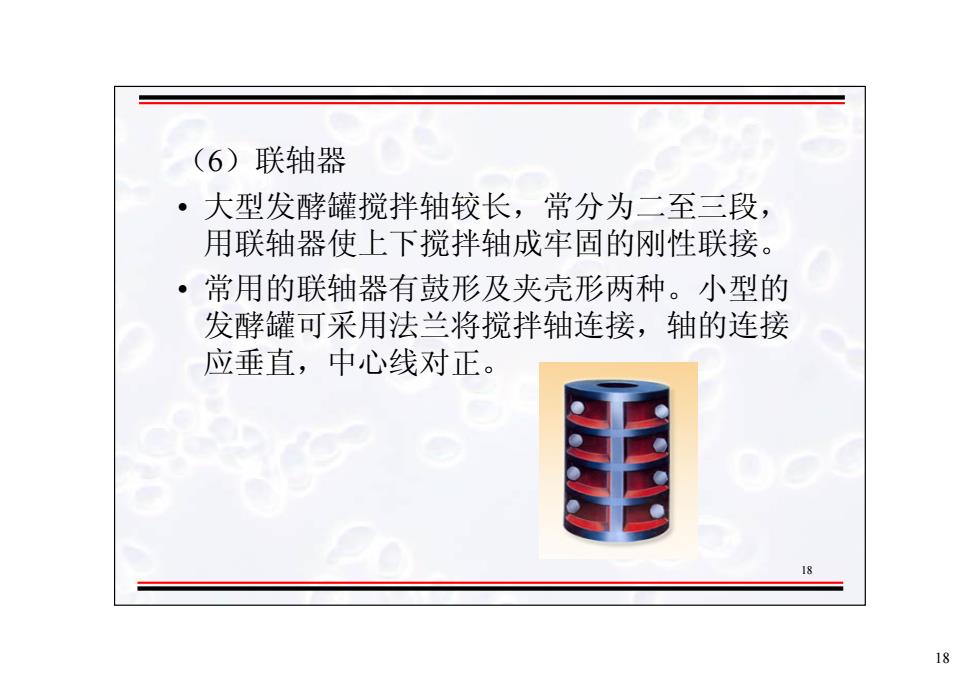

18 18 （6）联轴器 • 大型发酵罐搅拌轴较长，常分为二至三段， 用联轴器使上下搅拌轴成牢固的刚性联接。 • 常用的联轴器有鼓形及夹壳形两种。小型的 发酵罐可采用法兰将搅拌轴连接，轴的连接 应垂直，中心线对正
18 18 （6）联轴器 • 大型发酵罐搅拌轴较长，常分为二至三段， 用联轴器使上下搅拌轴成牢固的刚性联接。 • 常用的联轴器有鼓形及夹壳形两种。小型的 发酵罐可采用法兰将搅拌轴连接，轴的连接 应垂直，中心线对正

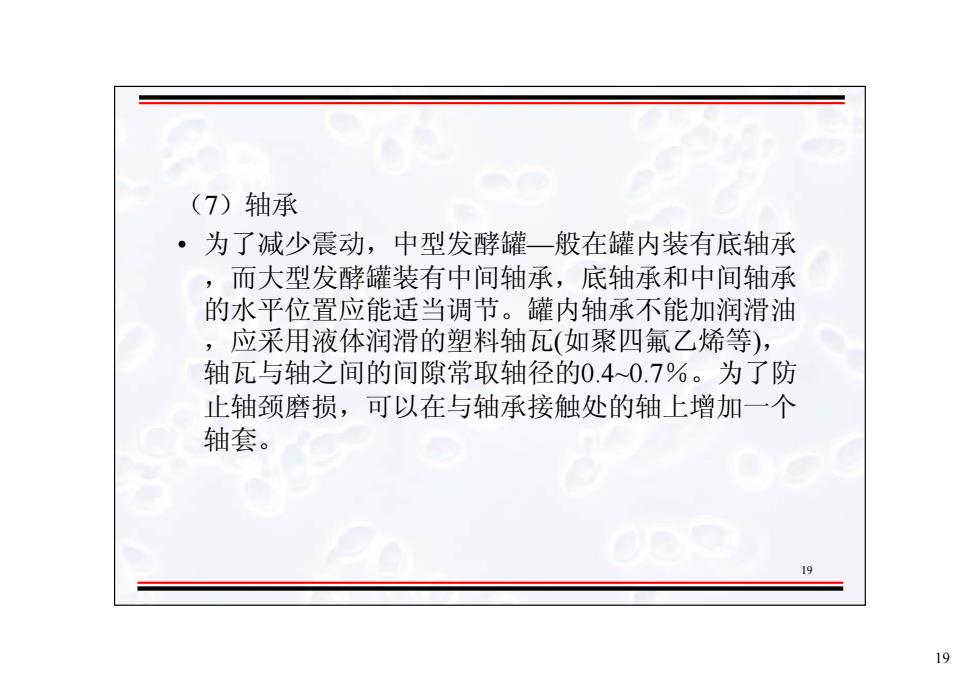

19 19 （7）轴承 • 为了减少震动，中型发酵罐—般在罐内装有底轴承 ，而大型发酵罐装有中间轴承，底轴承和中间轴承 的水平位置应能适当调节。罐内轴承不能加润滑油 ，应采用液体润滑的塑料轴瓦(如聚四氟乙烯等)， 轴瓦与轴之间的间隙常取轴径的0.4~0.7％。为了防 止轴颈磨损，可以在与轴承接触处的轴上增加一个 轴套
19 19 （7）轴承 • 为了减少震动，中型发酵罐—般在罐内装有底轴承 ，而大型发酵罐装有中间轴承，底轴承和中间轴承 的水平位置应能适当调节。罐内轴承不能加润滑油 ，应采用液体润滑的塑料轴瓦(如聚四氟乙烯等)， 轴瓦与轴之间的间隙常取轴径的0.4~0.7％。为了防 止轴颈磨损，可以在与轴承接触处的轴上增加一个 轴套

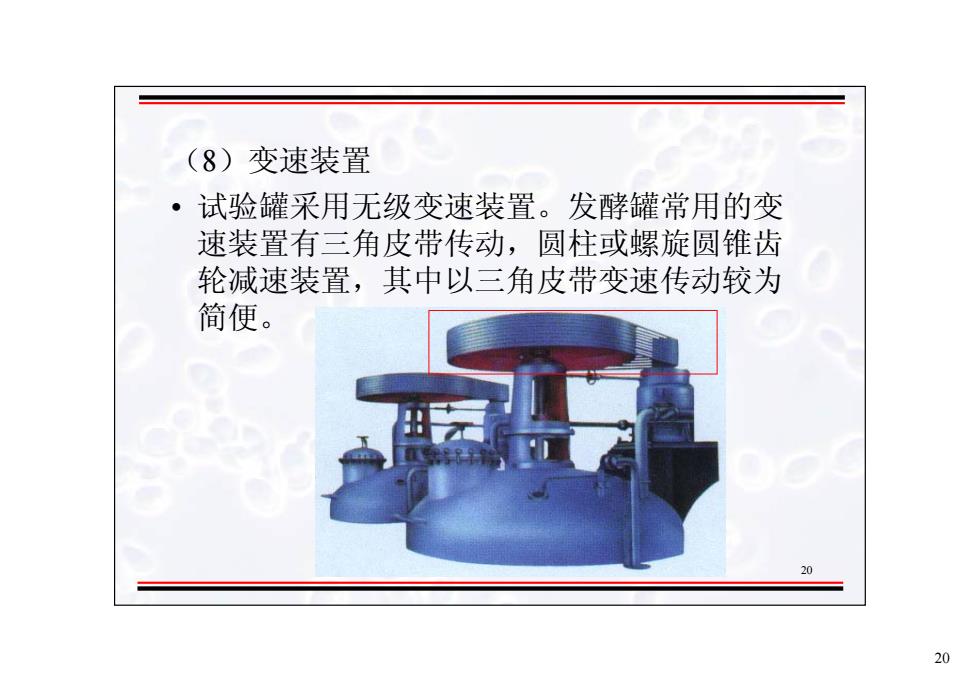

20 20 （8）变速装置 • 试验罐采用无级变速装置。发酵罐常用的变 速装置有三角皮带传动，圆柱或螺旋圆锥齿 轮减速装置，其中以三角皮带变速传动较为 简便
20 20 （8）变速装置 • 试验罐采用无级变速装置。发酵罐常用的变 速装置有三角皮带传动，圆柱或螺旋圆锥齿 轮减速装置，其中以三角皮带变速传动较为 简便
