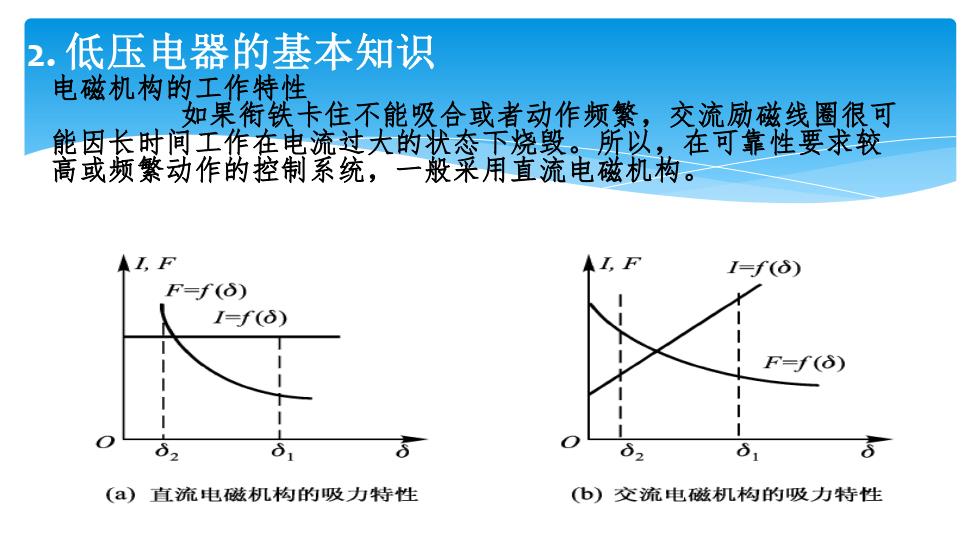

2.低压电器的基本知识 电磁机构的工作特性 如果衔铁卡住不能吸合或者动作频繁，交流励磁线圈很可 能因长时间工作在电流过大的状态下烧毁。所以，在可靠性要求较 高或频繁动作的控制系统，一般采用直流电磁机构。 1=f(δ) F=f(δ) I=f(δ) F=f(8) ò2 δ2 δ1 (a)直流电磁机构的吸力特性 b)交流电磁机构的吸力特性
2. 低压电器的基本知识 电磁机构的工作特性 如果衔铁卡住不能吸合或者动作频繁，交流励磁线圈很可 能因长时间工作在电流过大的状态下烧毁。所以，在可靠性要求较 高或频繁动作的控制系统，一般采用直流电磁机构
2.低压电器的基本知识 低压电器的触点 *用来接通或断开被控制的电路，它的结构形式很多，按其接触形式 可分为三种：点接触、线接触和面接触。按其原始状态可分为动合 触点和动断触点 (a)点接触 (b)线接触 (c)面接触 银22 (a)最终拉开位留 (b)刚树到接触位隆 (C)最终闭合位橙
2. 低压电器的基本知识 低压电器的触点 用来接通或断开被控制的电路，它的结构形式很多，按其接触形式 可分为三种：点接触、线接触和面接触。按其原始状态可分为动合 触点和动断触点

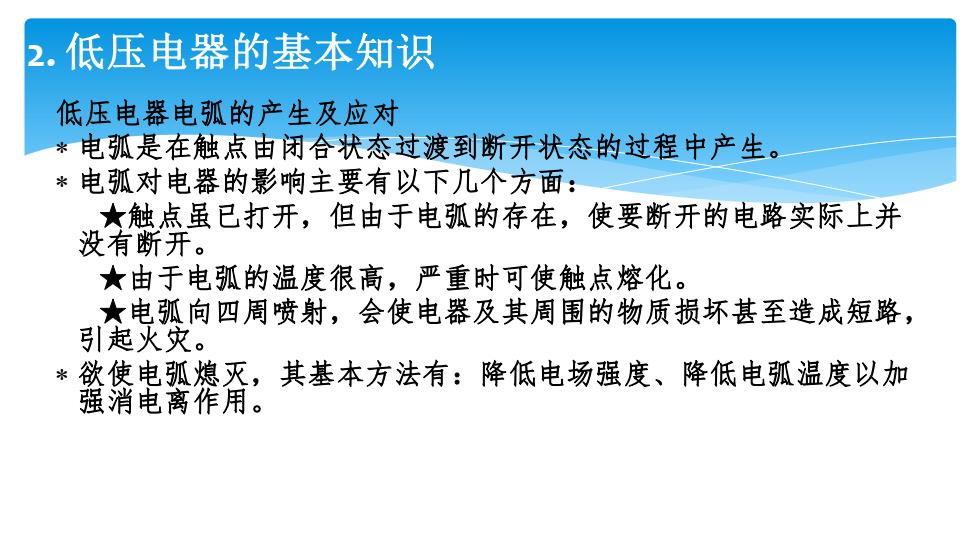

2.低压电器的基本知识 低压电器电弧的产生及应对 *电弧是在触点由闭合状态过渡到断开状态的过程中产生。 *电弧对电器的影响主要有以下几个方面： ★触点虽已打开，但由于电弧的存在，使要断开的电路实际上并 没有断开。 ★由于电弧的温度很高，严重时可使触点熔化。 ★电弧向四周喷射，会使电器及其周围的物质损坏甚至造成短路， 引起火灾。 米 欲使电弧熄灭，其基本方法有：降低电场强度、降低电弧温度以加 强消电离作用
2. 低压电器的基本知识 低压电器电弧的产生及应对 电弧是在触点由闭合状态过渡到断开状态的过程中产生。 电弧对电器的影响主要有以下几个方面： ★触点虽已打开，但由于电弧的存在，使要断开的电路实际上并 没有断开。 ★由于电弧的温度很高，严重时可使触点熔化。 ★电弧向四周喷射，会使电器及其周围的物质损坏甚至造成短路， 引起火灾。 欲使电弧熄灭，其基本方法有：降低电场强度、降低电弧温度以加 强消电离作用

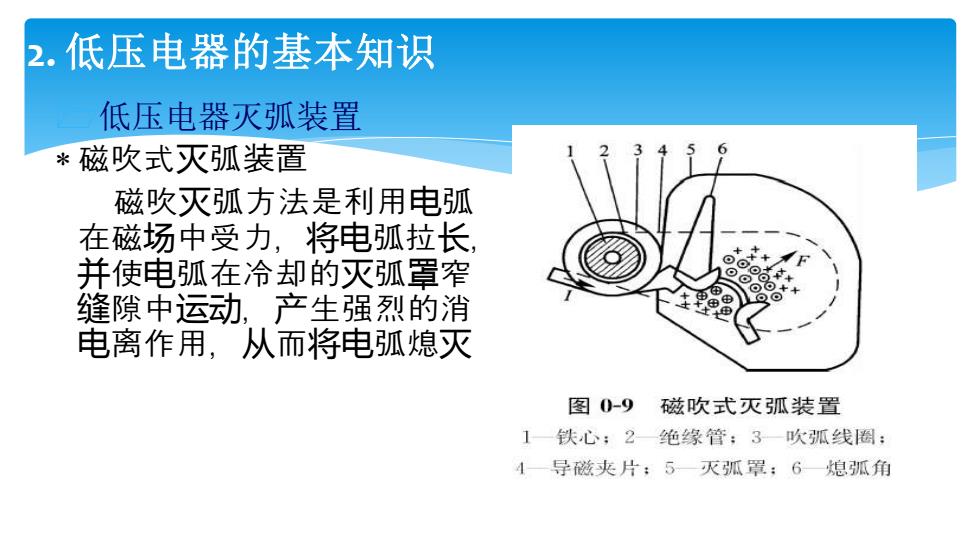

2.低压电器的基本知识 低压电器灭弧装置 米 磁吹式灭弧装置 磁吹灭弧方法是利用电弧 在磁场中受力，将电弧拉长， 并使电弧在冷却的灭弧罩窄 缝隙中运动，产生强烈的消 电离作用，从而将电弧熄灭 图0-9磁吹式灭弧装置 1一铁心；2绝缘管：3一吹弧线圈： 4一导磁夹片；5一灭弧罩：6熄弧角
2. 低压电器的基本知识 低压电器灭弧装置 磁吹式灭弧装置 磁吹灭弧方法是利用电弧 在磁场中受力，将电弧拉长， 并使电弧在冷却的灭弧罩窄 缝隙中运动，产生强烈的消 电离作用，从而将电弧熄灭

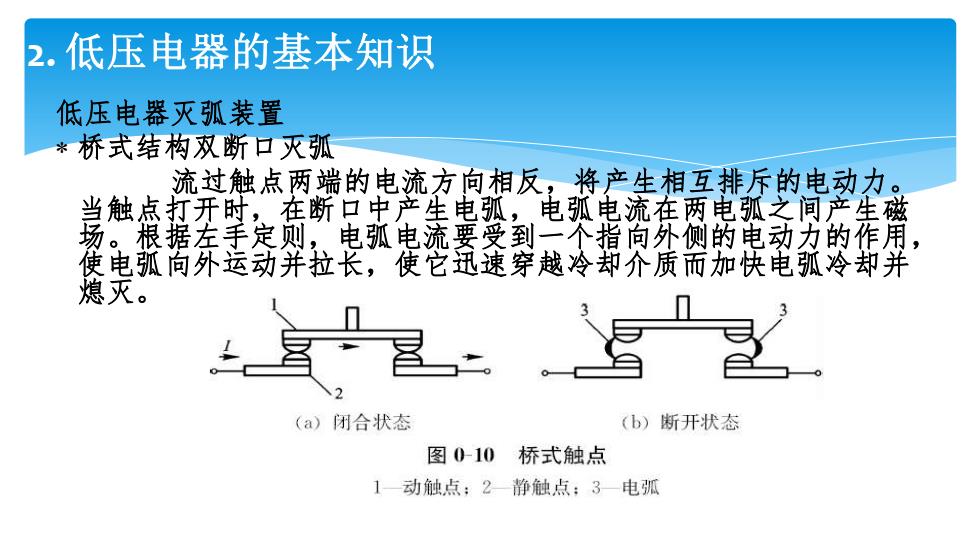

2.低压电器的基本知识 低压电器灭弧装置 *桥式结构双断口灭弧 流过触点两端的电流方向相反，将产生相互排斥的电动力。 当触点打开时，在断口中产生电弧，，电弧电流在两电弧之间产生磁 场。根据左手定则，电孤电流要受到一个指向外侧的电动力的作用， 使电弧向外运动并拉长，使它迅速穿越冷却介质而加快电弧冷却并 熄灭。 (a)闭合状态 (b)断开状态 图0-10 桥式触点 1动触点：2静触点：3一电弧
2. 低压电器的基本知识 低压电器灭弧装置 桥式结构双断口灭弧 流过触点两端的电流方向相反，将产生相互排斥的电动力。 当触点打开时，在断口中产生电弧，电弧电流在两电弧之间产生磁 场。根据左手定则，电弧电流要受到一个指向外侧的电动力的作用， 使电弧向外运动并拉长，使它迅速穿越冷却介质而加快电弧冷却并 熄灭
