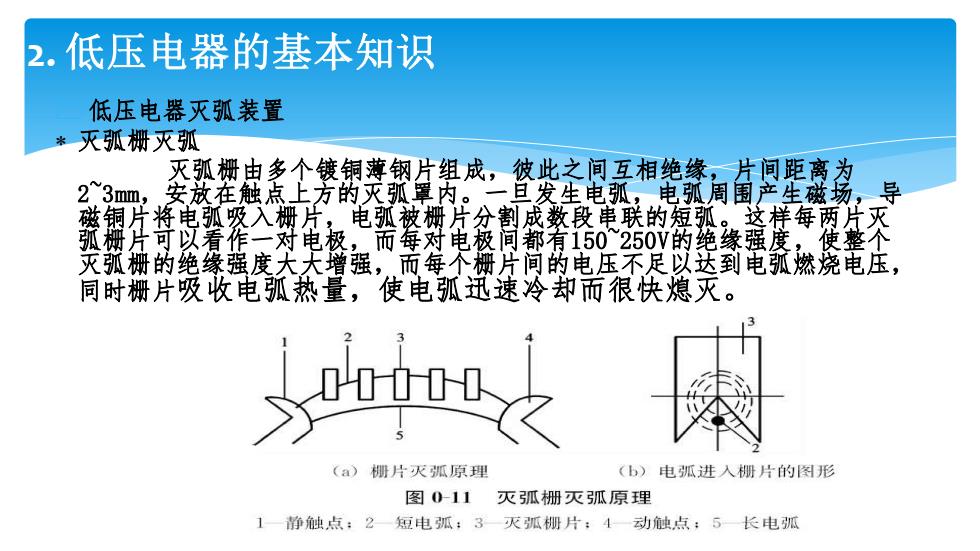

2.低压电器的基本知识 低压电器灭弧装置 *灭弧栅灭弧 灭弧栅由多个镀铜薄钢片组成，彼此之间互相绝缘，片间距离为 23m皿，安放在触点上方的元弧罩内。一旦发生电弧，电弧周围产生磁场， 鳞任格贮地翁繁。煦蓬镬年澳 导 弧栅片可以看作一对电极，而每对电极间都有150250V的绝缘强度 灭弧栅的绝缘强度大天增强，而每个栅片间的电压不足以达到电贰燃烧电压， 同时栅片吸收电弧热量，使电弧迅速冷却而很快熄灭。 (a)棚片灭弧原理 (b)电弧进入棚片的图形 图011灭弧珊灭弧原理 1一静触点：2一短电弧：3一灭弧栅片：4一动触点：5长电弧
2. 低压电器的基本知识 低压电器灭弧装置 灭弧栅灭弧 灭弧栅由多个镀铜薄钢片组成，彼此之间互相绝缘，片间距离为 2~3mm，安放在触点上方的灭弧罩内。一旦发生电弧，电弧周围产生磁场，导 磁铜片将电弧吸入栅片，电弧被栅片分割成数段串联的短弧。这样每两片灭 弧栅片可以看作一对电极，而每对电极间都有150~250V的绝缘强度，使整个 灭弧栅的绝缘强度大大增强，而每个栅片间的电压不足以达到电弧燃烧电压， 同时栅片吸收电弧热量，使电弧迅速冷却而很快熄灭
2,低压电器的基本知识 低压电器灭弧装置 *灭弧罩灭弧 灭弧罩是用陶土和石棉水泥做成的耐高温的一种灭弧装 置，它北灭弧栅也更为简单。电弧进入灭弧罩后，可以降 低弧温和隔弧，可用于交流和直流灭弧
2. 低压电器的基本知识 低压电器灭弧装置 灭弧罩灭弧 灭弧罩是用陶土和石棉水泥做成的耐高温的一种灭弧装 置，它比灭弧栅也更为简单。电弧进入灭弧罩后，可以降 低弧温和隔弧，可用于交流和直流灭弧

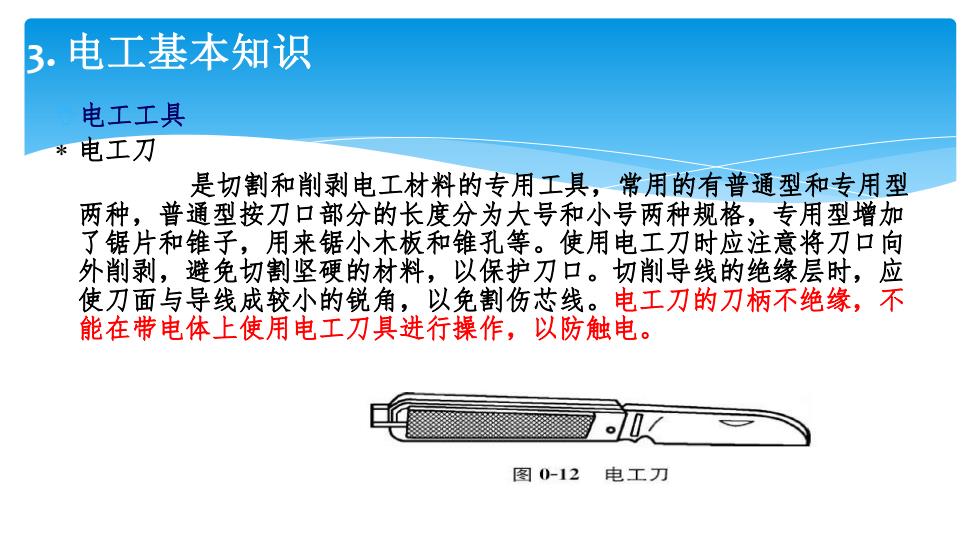

3.电工基本知识 电工工具 电工刀 是切割和削剥电工材料的专用工具，常用的有普通型和专用型 两种，普通型按刀口部分的长度分为大号和小号两种规格，专用型增加 了锯片和锥子，用来锯小木板和锥孔等。使用电工刀时应注意将刀口向 外削剥，避免切割坚硬的材料，以保护刀口。切削导线的绝缘层时，应 使刀面与导线成较小的锐角，以免割伤芯线。电工刀的刀柄不绝缘，不 能在带电体上使用电工刀具进行操作，以防触电。 图0-12电工刀
3. 电工基本知识 电工工具 电工刀 是切割和削剥电工材料的专用工具，常用的有普通型和专用型 两种，普通型按刀口部分的长度分为大号和小号两种规格，专用型增加 了锯片和锥子，用来锯小木板和锥孔等。使用电工刀时应注意将刀口向 外削剥，避免切割坚硬的材料，以保护刀口。切削导线的绝缘层时，应 使刀面与导线成较小的锐角，以免割伤芯线。电工刀的刀柄不绝缘，不 能在带电体上使用电工刀具进行操作，以防触电

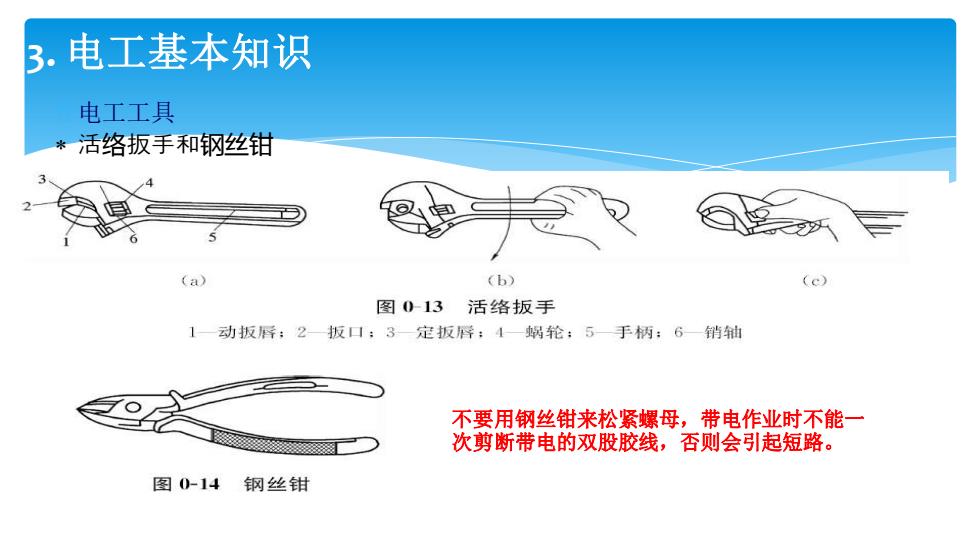

3.电工基本知识 电工工具 *活络扳手和钢丝钳 (a) (b) (c) 图0-13活络扳手 1动扳唇：2一扳口：3定扳样：4一蜗轮：5一手柄：6—销轴 不要用钢丝钳来松紧螺母，带电作业时不能一 次剪断带电的双股胶线，否则会引起短路。 图0-14 钢丝钳
3. 电工基本知识 电工工具 活络扳手和钢丝钳 不要用钢丝钳来松紧螺母，带电作业时不能一 次剪断带电的双股胶线，否则会引起短路
3.电工基本知识 电工工具 剥线钳 图0-15 录剥线钳 剥线钳是用来剥除小线径电线、电缆端头橡皮或塑料绝缘层的专用工具，由钳头 和手柄两部分组成，手柄是绝缘的。钳口部分由压线口和切口组成，可分直径o 5~3omm的多个切口，以适应于不同规格的芯线。剥线时，电线必须放在稍大 于线芯直径的切口中，然后用手握钳柄，导线的绝缘层被切破自动弹出。当需要 剥削稍长一段绝缘层时，应分段进行
3. 电工基本知识 电工工具 剥线钳 剥线钳是用来剥除小线径电线、电缆端头橡皮或塑料绝缘层的专用工具，由钳头 和手柄两部分组成，手柄是绝缘的。钳口部分由压线口和切口组成，可分直径0. 5～3.0mm的多个切口，以适应于不同规格的芯线。剥线时，电线必须放在稍大 于线芯直径的切口中，然后用手握钳柄，导线的绝缘层被切破自动弹出。当需要 剥削稍长一段绝缘层时，应分段进行
