2.低压电器的基本知识 低压电器主要由感测部分和执行部分组成 *感测部分 直接接收外界输入的信号，并通过转换、放大、判断，做出 有规律的反应，使执行部分动作，输出相应的指令，实现控制目的 *执行部分 即触点系统。它根据指令，执行电路的接通、分断等任务。 对于断路器类的低压电器还具有中间传递部分，它负责把感测和执 行两部分联系起来，使它们协调一致，按一定的规律动作
2. 低压电器的基本知识 低压电器主要由感测部分和执行部分组成 感测部分 直接接收外界输入的信号，并通过转换、放大、判断，做出 有规律的反应，使执行部分动作，输出相应的指令，实现控制目的 执行部分 即触点系统。它根据指令，执行电路的接通、分断等任务。 对于断路器类的低压电器还具有中间传递部分，它负责把感测和执 行两部分联系起来，使它们协调一致，按一定的规律动作
2.低压电器的基本知识 低压电器的电磁机构： 电磁机构是电磁式继电器和接触器等设备的重要组成部分之一。其 工作原理是将电磁能转换为机械能，从而带动触点动作，使触点闭 合或断开。 *电磁机构由吸引线圈、铁心、衔铁、铁轭和气隙等组成。 电磁机构 中的线圈、铁心是静止不动的，只有衔铁是可动的。 *根据磁路的形状和衔铁运动方式的不同，电磁机构可分为多种形式 和类型
2. 低压电器的基本知识 低压电器的电磁机构： 电磁机构是电磁式继电器和接触器等设备的重要组成部分之一。其 工作原理是将电磁能转换为机械能，从而带动触点动作，使触点闭 合或断开。 电磁机构由吸引线圈、铁心、衔铁、铁轭和气隙等组成。电磁机构 中的线圈、铁心是静止不动的，只有衔铁是可动的。 根据磁路的形状和衔铁运动方式的不同，电磁机构可分为多种形式 和类型
2.低压电器的基本知识 按磁路系统形状，可分为U形、E形两种。如图o-1()小、(b小(g)所示为U形磁铁，(c)小 (d)以一（e)、(f)所示为E形磁铁 (c) (f 图0-1常用电磁机构的形式 1线圆；2铁心；3作衔铁
2. 低压电器的基本知识 按磁路系统形状，可分为Ｕ形、Ｅ形两种。如图0-1(a)、(b)、(g)所示为Ｕ形磁铁，(c)、 (d)、（e）、(f)所示为Ｅ形磁铁

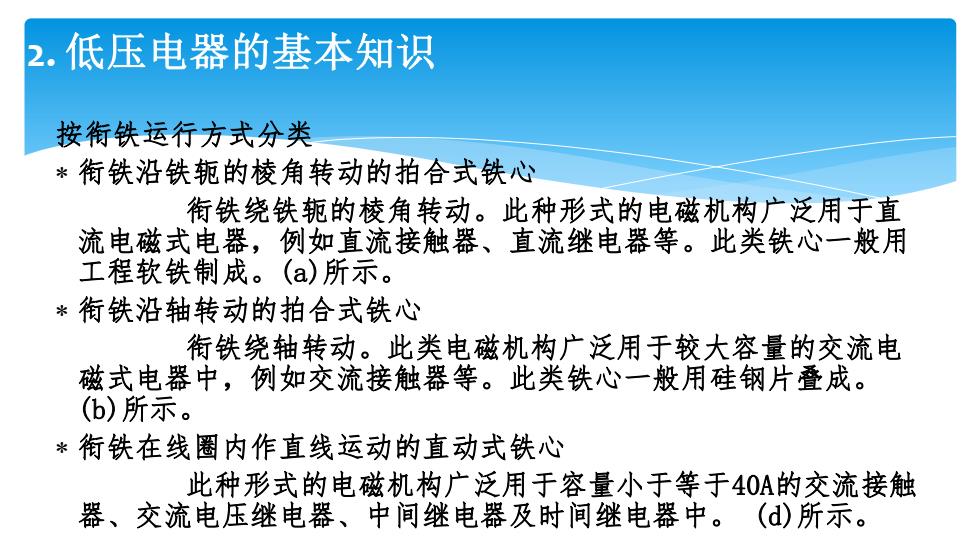

2.低压电器的基本知识 按衔铁运行方式分类 *衔铁沿铁轭的棱角转动的拍合式铁心 衔铁绕铁轭的棱角转动。此种形式的电磁机构广泛用于直 流电磁式电器，例如直流接触器、直流继电器等。此类铁心一般用 工程软铁制成。(a)所示。 *衔铁沿轴转动的拍合式铁心 衔铁绕轴转动。此类电磁机构广泛用于较大容量的交流电 磁式电器中，例如交流接触器等。此类铁心一般用硅钢片叠成。 (b)所示。 *衔铁在线圈内作直线运动的直动式铁心 此种形式的电磁机构广泛用于容量小于等于40A的交流接触 器、交流电压继电器、中间继电器及时间继电器中。 (d)所示
2. 低压电器的基本知识 按衔铁运行方式分类 衔铁沿铁轭的棱角转动的拍合式铁心 衔铁绕铁轭的棱角转动。此种形式的电磁机构广泛用于直 流电磁式电器，例如直流接触器、直流继电器等。此类铁心一般用 工程软铁制成。(a)所示。 衔铁沿轴转动的拍合式铁心 衔铁绕轴转动。此类电磁机构广泛用于较大容量的交流电 磁式电器中，例如交流接触器等。此类铁心一般用硅钢片叠成。 (b)所示。 衔铁在线圈内作直线运动的直动式铁心 此种形式的电磁机构广泛用于容量小于等于40A的交流接触 器、交流电压继电器、中间继电器及时间继电器中。 (d)所示
2.低压电器的基本知识 米 用交流电磁线圈的电磁机构，其铁心和衔铁用硅钢片叠成，为了减 小因涡流造成的能量损耗和温升。 *用直流电磁线圈的电磁机构，其铁心和衔铁可以用整块电工软钢制 作。 米」 工作时串联于电路中的线圈，称为电流线圈。为了不影响电路中负 载的端电压和电流，此类线圈电阻较小，导线截面积较大，其线圈 匝数较少；工作时并联于电路中的线圈，称为电压线圈。其特点是 匝数多，线径较细
2. 低压电器的基本知识 用交流电磁线圈的电磁机构，其铁心和衔铁用硅钢片叠成，为了减 小因涡流造成的能量损耗和温升。 用直流电磁线圈的电磁机构，其铁心和衔铁可以用整块电工软钢制 作。 工作时串联于电路中的线圈，称为电流线圈。为了不影响电路中负 载的端电压和电流，此类线圈电阻较小，导线截面积较大，其线圈 匝数较少；工作时并联于电路中的线圈，称为电压线圈。其特点是 匝数多，线径较细
