电气测试技术 第2章谢量误差及数据处理 基本误差 ·定义：它是仪器仪表在标准条件下使用时所具有的误差 标准条件一般是指仪器仪表在标定刻度时所保持的工作条 件。例如电源电压交流(220±5%)V,环境温度(20±5)℃： 相对湿度(70±15)%：大气压(98.1±4.0)kPa等。 ·对于相同的绝对误差，相对误差随被测量x的增加而减小 相反，随X的减小而增加，在整个测量范围内相对误差不 是一个定值。 ·因此，相对误差不能用于评价仪器仪表的精确度，也不便 于用来划分仪器仪表的精度等级。为此提出最大满度相对 误差称为最大引用误差的概念（在标准工作条件下）。 同菌州文通大￥

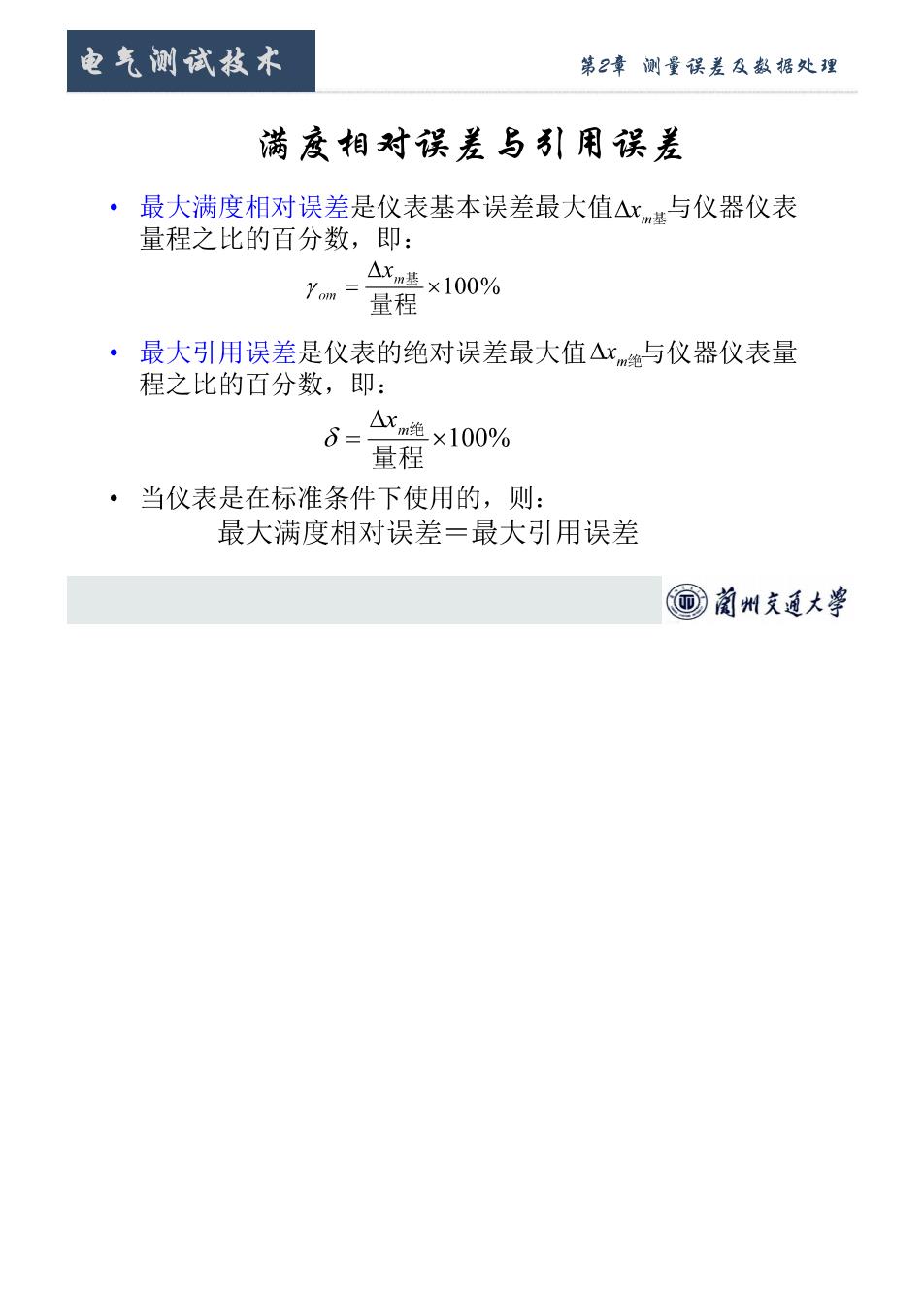

电气测试技术 第2章例量误差及数据处理 满度相对误差与引用误差 ·最大满度相对误差是仪表基本误差最大值△xm与仪器仪表 量程之比的百分数，即： △xm造×100% ym三量程 ·最大引用误差是仪表的绝对误差最大值△xm与仪器仪表量 程之比的百分数，即： 5-量0 ·当仪表是在标准条件下使用的，则： 最大满度相对误差=最大引用误差 回前州克通大￥

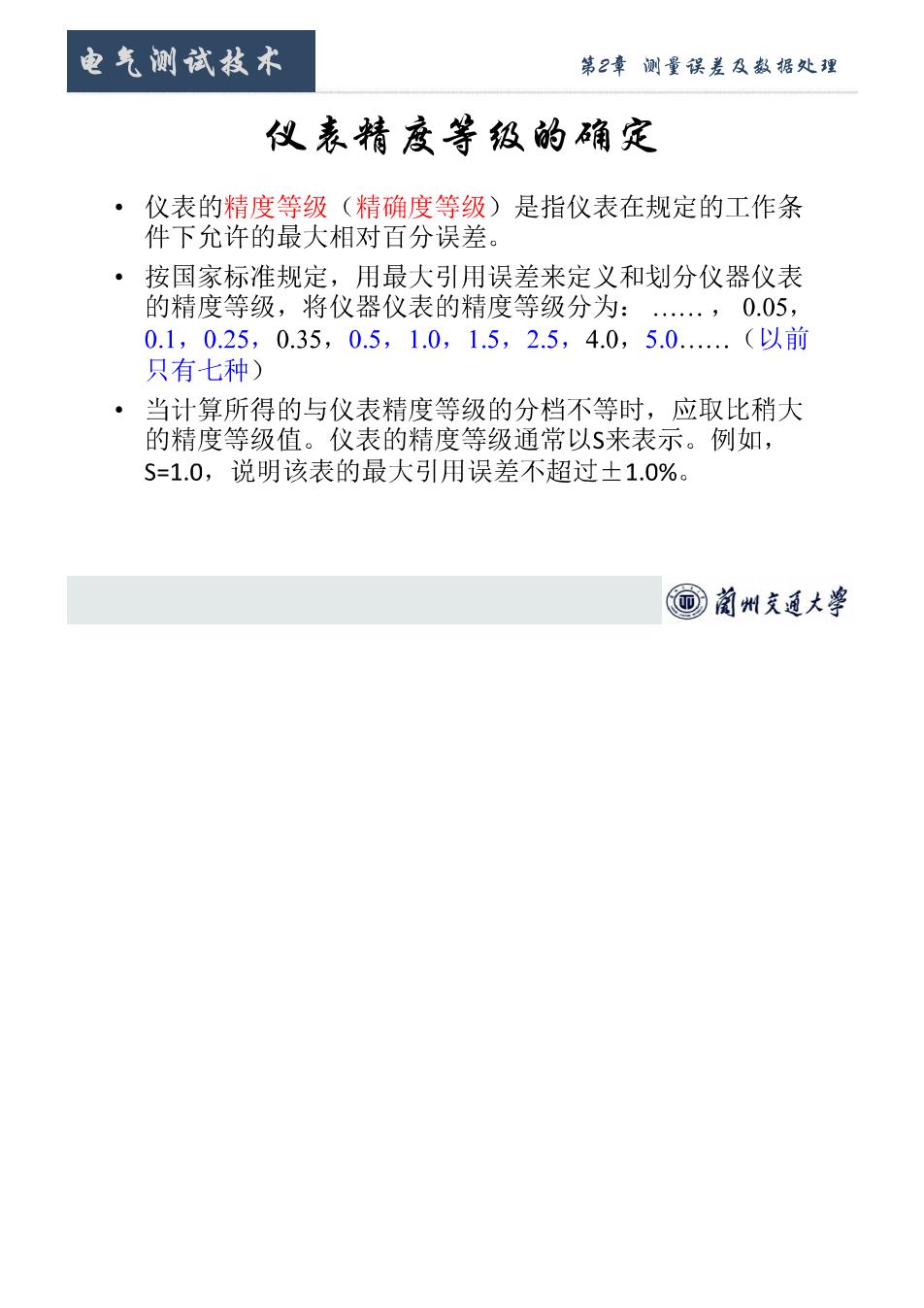

电气测试技术 第2章谢量误差及数据处理 仪表精度等级的确定 ·仪表的精度等级（精确度等级）是指仪表在规定的工作条 件下允许的最大相对百分误差。 ·按国家标准规定，用最大引用误差来定义和划分仪器仪表 的精度等级，将仪器仪表的精度等级分为：，0.05， 0.1,0.25,0.35,0.5,1.0,1.5,2.5,4.0,5.0..(以前 只有七种) ·当计算所得的与仪表精度等级的分档不等时，应取比稍大 的精度等级值。仪表的精度等级通常以S来表示。例如， S=1.0,说明该表的最大引用误差不超过士1.0%。 同菌州克通大￥

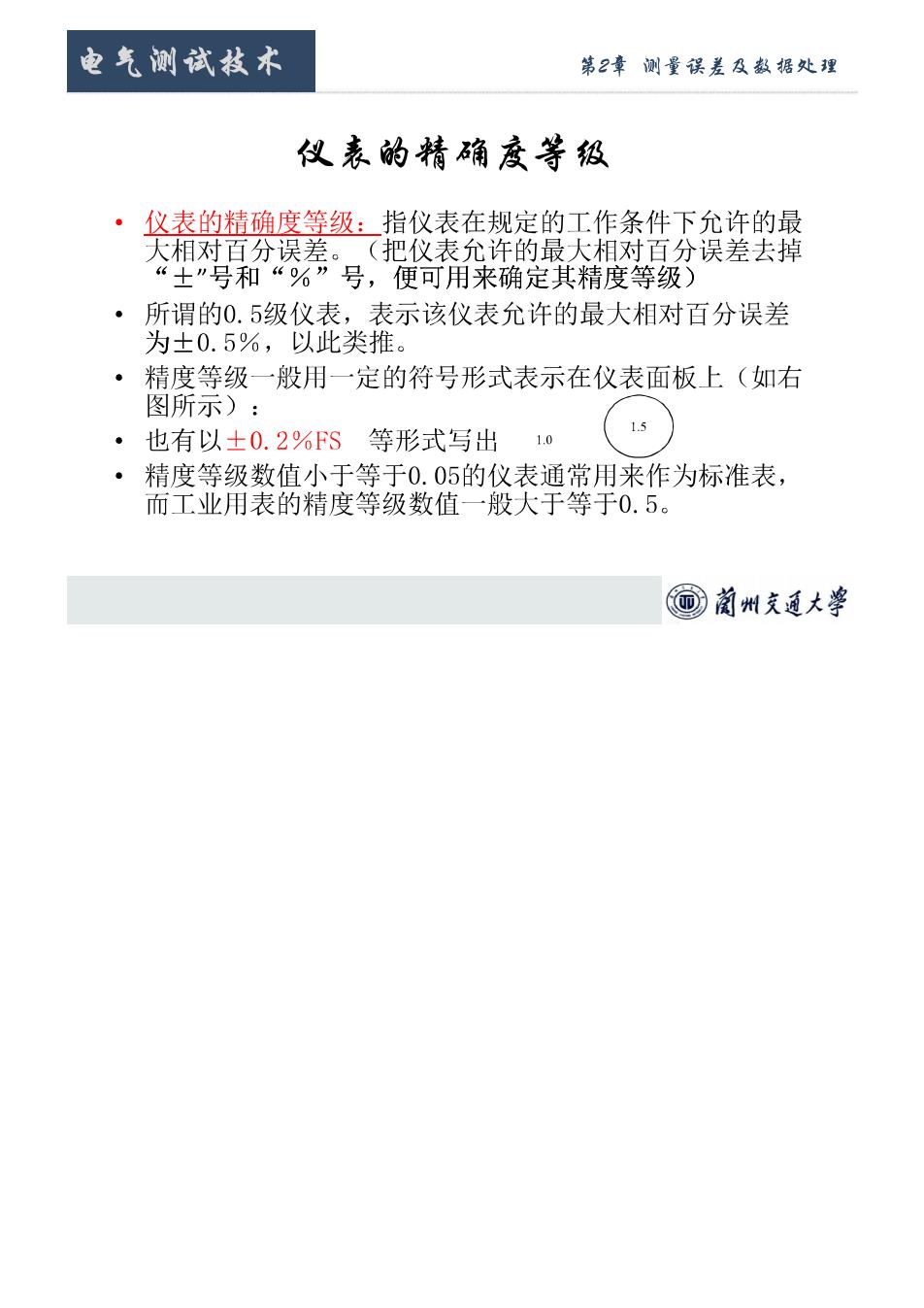

电气测试技术 第2章例量误差及数据处理 仪表的精确度等级 ·仪表的精确度等级：指仪表在规定的工作条件下允许的最 新素号，来销是精度等 。(把仪表允许的最大相对百分误差去掉 所谓的0.5级仪表，表示该仪表允许的最大相对百分误差 为±0.5%，以此类推。 。 精度等级一般用一定的符号形式表示在仪表面板上（如右 图所示)： 也有以±0.2%FS等形式写出10 （15 。 精度等级数值小于等于0.05的仪表通常用来作为标准表， 而工业用表的精度等级数值一般大于等于0.5。 回前州克通大￥

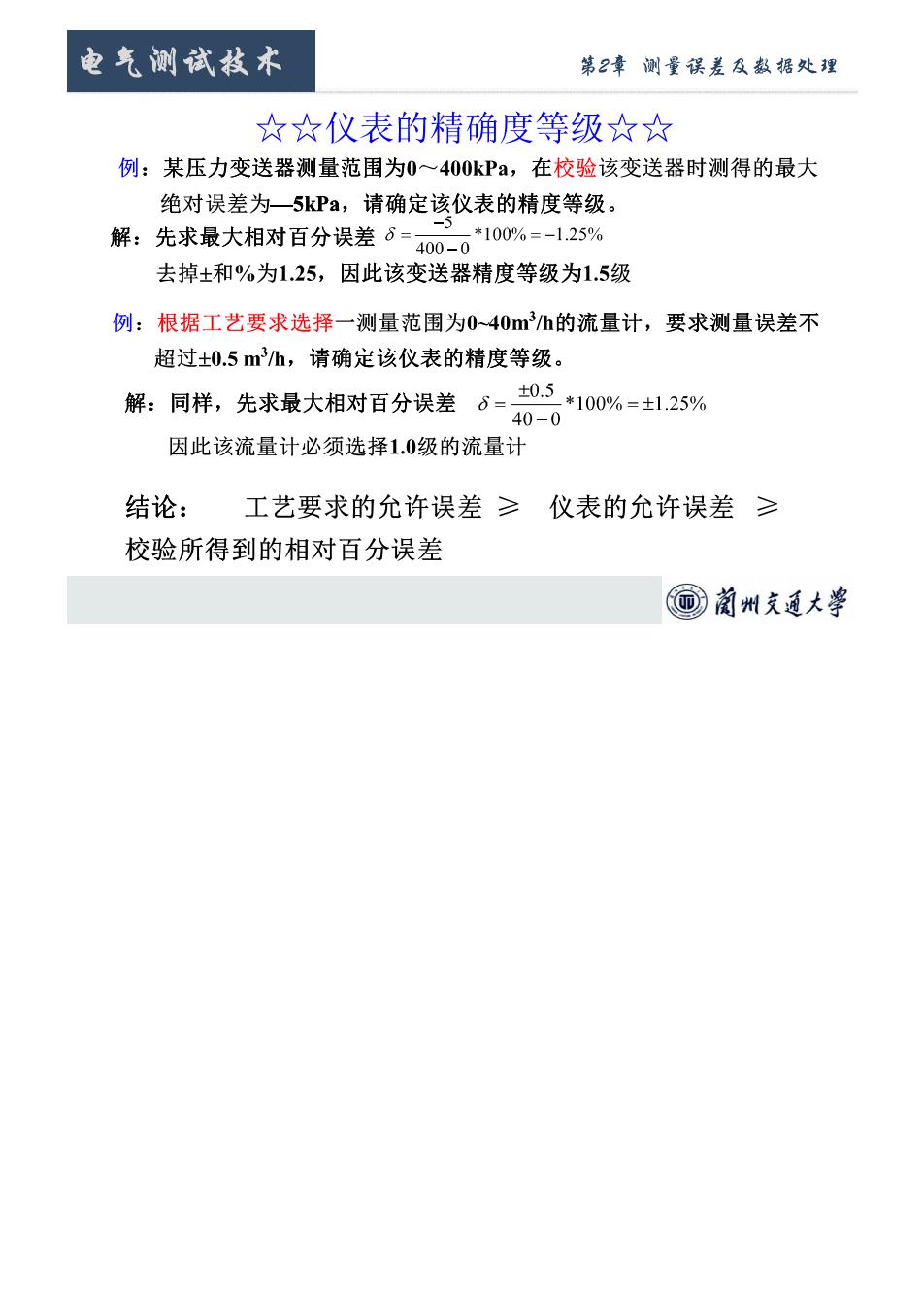

电气测试技术 第2章测量误差及数据处理 ☆☆仪表的精确度等级☆☆ 例：某压力变送器测量范围为0~400kPa,在校验该变送器时测得的最大 绝对误差为一5kPa,请确定该仪表的精度等级。 解：先求最大相对百分误差6=400-0*100%=-1.25% 去掉±和%为1.25，因此该变送器精度等级为1.5级 例：根据工艺要求选择一测量范围为040m3h的流量计，要求测量误差不 超过±0.5m3h,请确定该仪表的精度等级。 解：同样，先求最大相对百分误差6=05 *100%=±1.25% 40-0 因此该流量计必须选择1.0级的流量计 结论：工艺要求的允许误差≥仪表的允许误差≥ 校验所得到的相对百分误差 同菌州克通大￥
