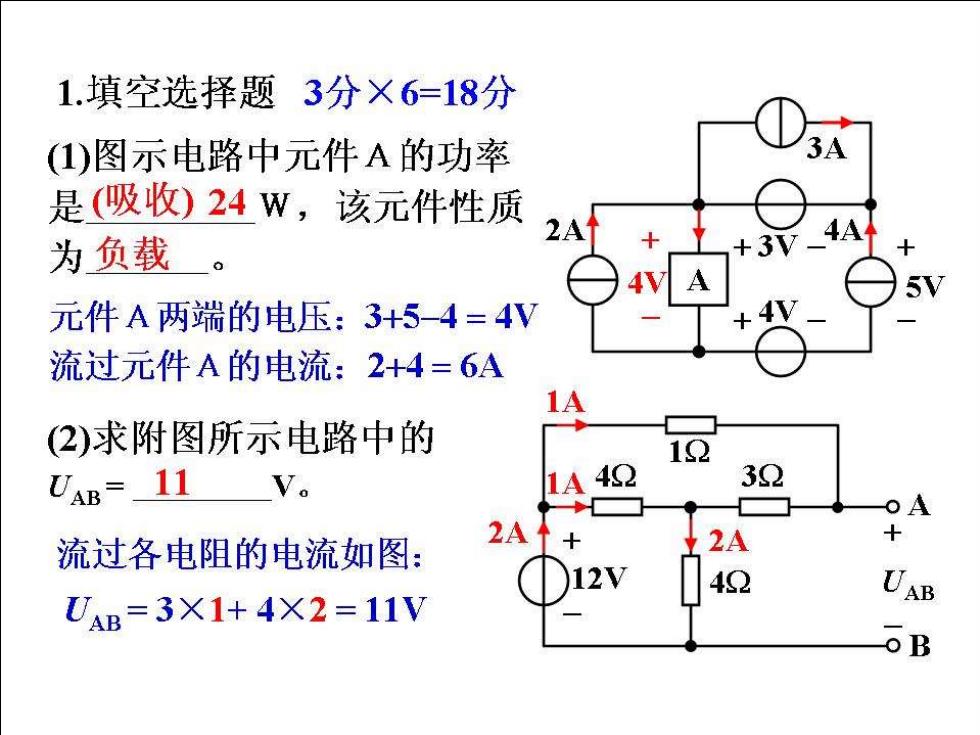

1.填空选择题3分×6=18分 (1)图示电路中元件A的功率 是（吸收）24W,该元件性质 2A 为负载 元件A两端的电压：3+5-4=4V 流过元件A的电流：2+4=6A (2)求附图所示电路中的 UAB=11 V。 32 2A 流过各电阻的电流如图： UAB=3×1+4×2=11V oB

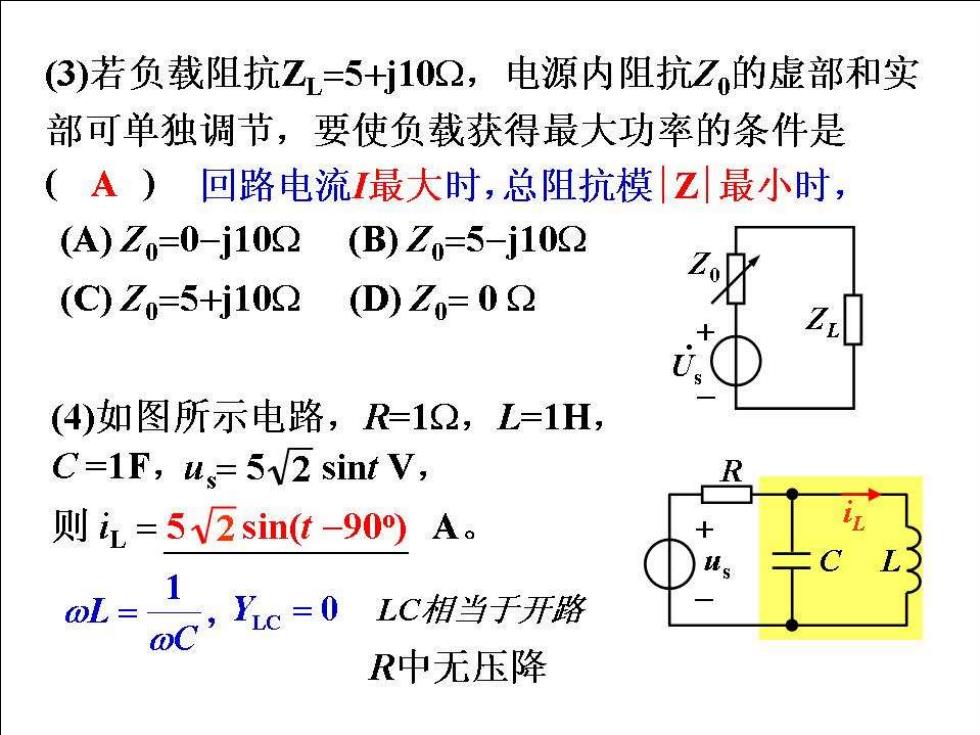

(3)若负载阻抗Z=5+j102,电源内阻抗Z的虚部和实 部可单独调节，要使负载获得最大功率的条件是 (A)回路电流最大时，总阻抗模Z最小时， (A)Z=0-j102 (B)Z=5-j102 (C)Z=5+j102 D)Z=02 (4)如图所示电路，R=12,L=1H, C=1F,u、=5V2 sint V, 则i,=5√2sint-90)A。 LC相当于开路 R中无压降

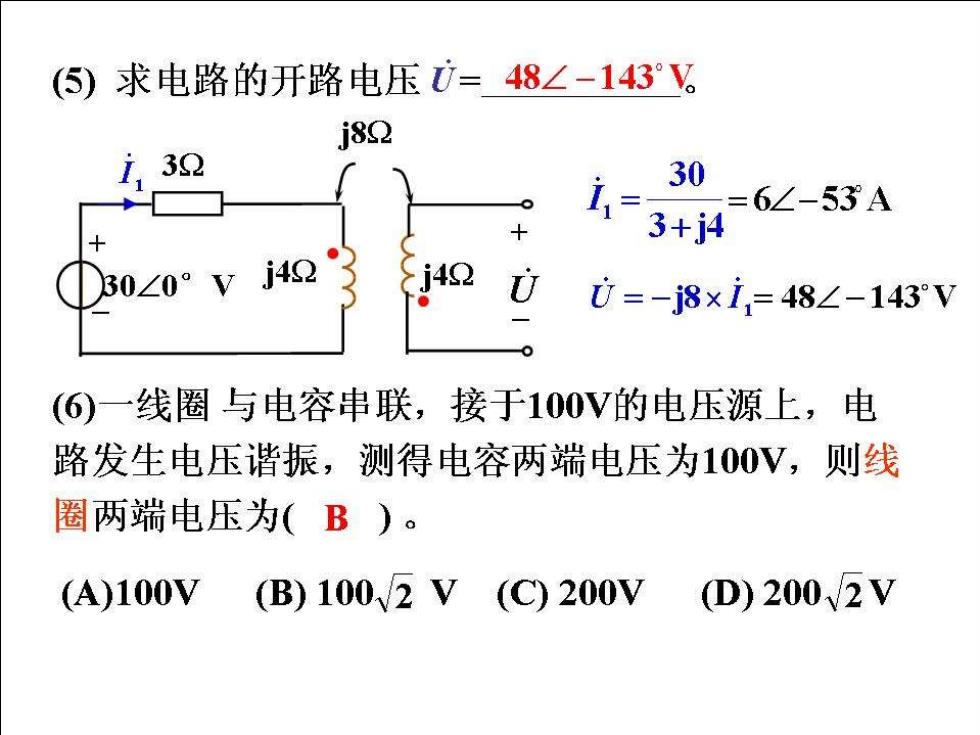

(5) 求电路的开路电压0=48∠-143° j82 32 30 =6∠-53A 3+j4 30∠0°j42 j42 U 0=-j8×i,=48∠-143V 0 (6)一线圈与电容串联，接于100V的电压源上，电 路发生电压谐振，测得电容两端电压为100V,则线 圈两端电压为(B)。 (A)100V (B)100V2V(C200V D)200V2V
2.求(1)电流(2)电压U1(3)6A电流源的功率，并说明 起电源还是负载作用(10分) 6 解：(1)I=6-二=4A3分) 3 (2)U=8-2×7=-6V3分) (3)PA发=U2×66分) U =(8+6+6×8)×6 82 =372W电源作用1分)

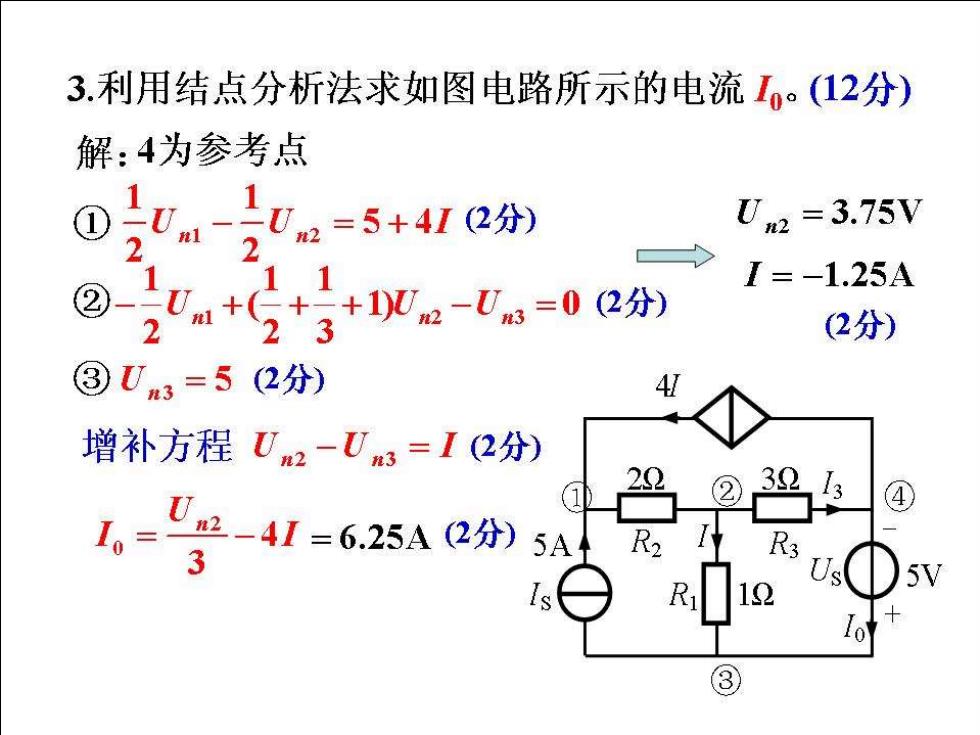

3.利用结点分析法求如图电路所示的电流I0。(12分) 解：4为参考点 1 U2=5+41(2分) Um2=3.75V 2 11 I=-1.25A ② 2 ++2+102-U3=0(2分) 2 3 (2分) ③U3=52分) 4 增补方程U2-U3=I(2分) 1,=-41=6,25A2分) ④ 3 5A ③
