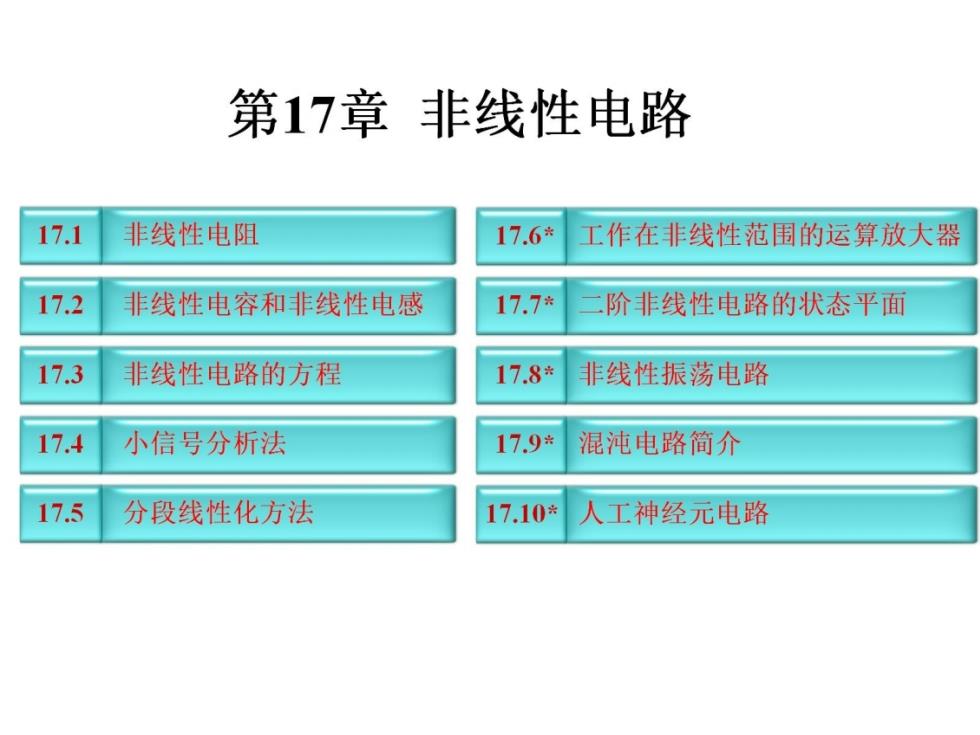

第17章非线性电路 17.1 非线性电阻 17.6 工作在非线性范围的运算放大器 17.2 非线性电容和非线性电感 17.7 阶非线性电路的状态平面 17.3 非线性电路的方程 17.8* 非线性振荡电路 17.4 小信号分析法 17.9* 混沌电路简介 17.5 分段线性化方法 17.10 人工神经元电路

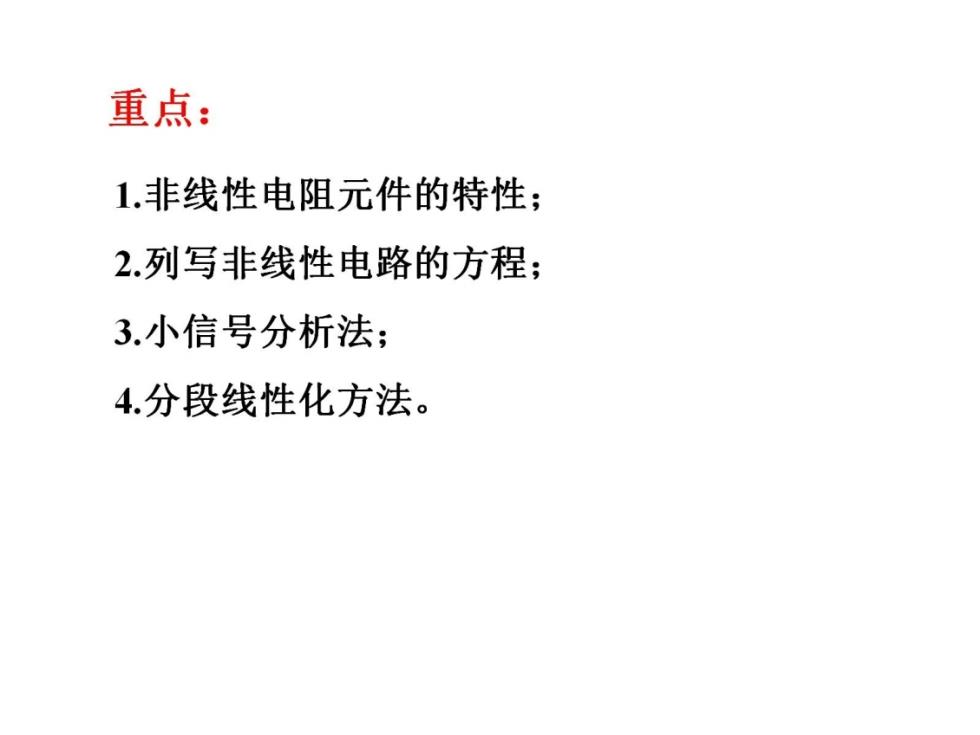

重点： 1.非线性电阻元件的特性； 2.列写非线性电路的方程； 3.小信号分析法； 4.分段线性化方法

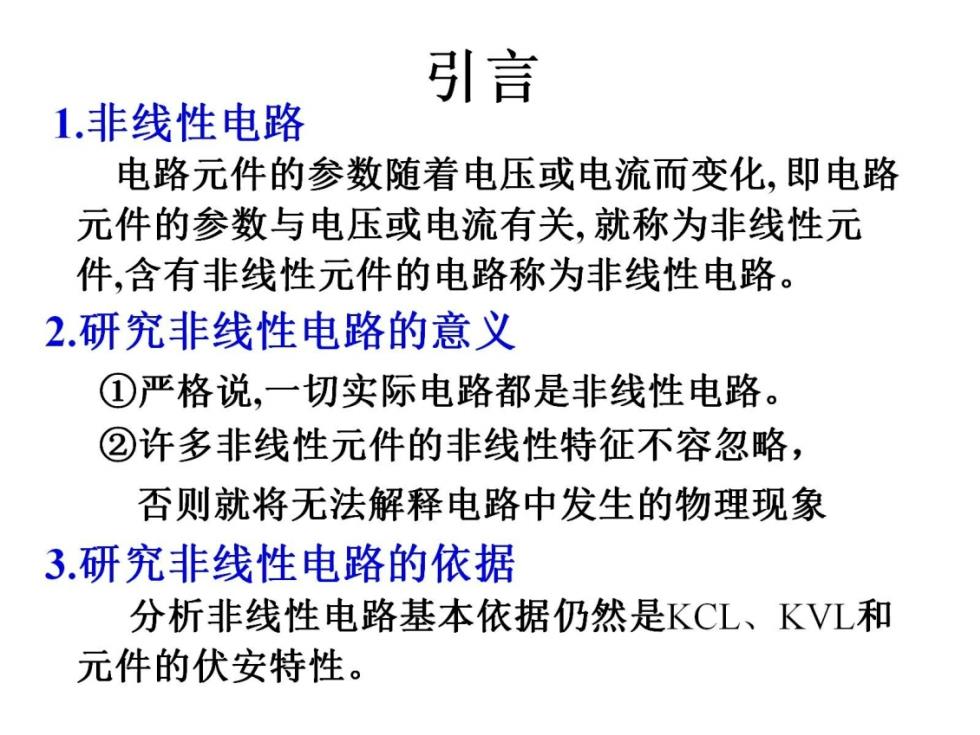

引言 1.非线性电路 电路元件的参数随着电压或电流而变化，即电路 元件的参数与电压或电流有关，就称为非线性元 件，含有非线性元件的电路称为非线性电路。 2.研究非线性电路的意义 ①严格说，一切实际电路都是非线性电路。 ②许多非线性元件的非线性特征不容忽略， 否则就将无法解释电路中发生的物理现象 3.研究非线性电路的依据 分析非线性电路基本依据仍然是KCL、KVL和 元件的伏安特性
17.1非线性电阻 1.电路符号 2.伏安特性 非线性电阻元件的伏安特性不满足欧姆定 律，而遵循某种特定的非线性函数关系。 u=f(i) i=g(u)

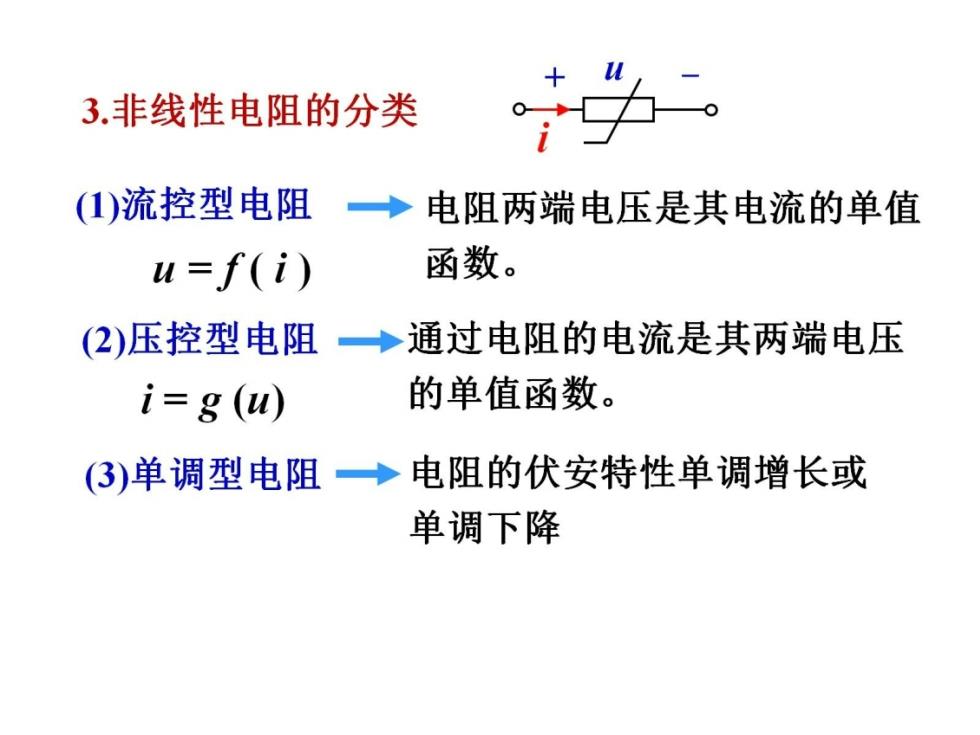

3.非线性电阻的分类 (1)流控型电阻 电阻两端电压是其电流的单值 u=f(i) 函数。 (2)压控型电阻—◆通过电阻的电流是其两端电压 i=g(u) 的单值函数。 (3)单调型电阻◆电阻的伏安特性单调增长或 单调下降
