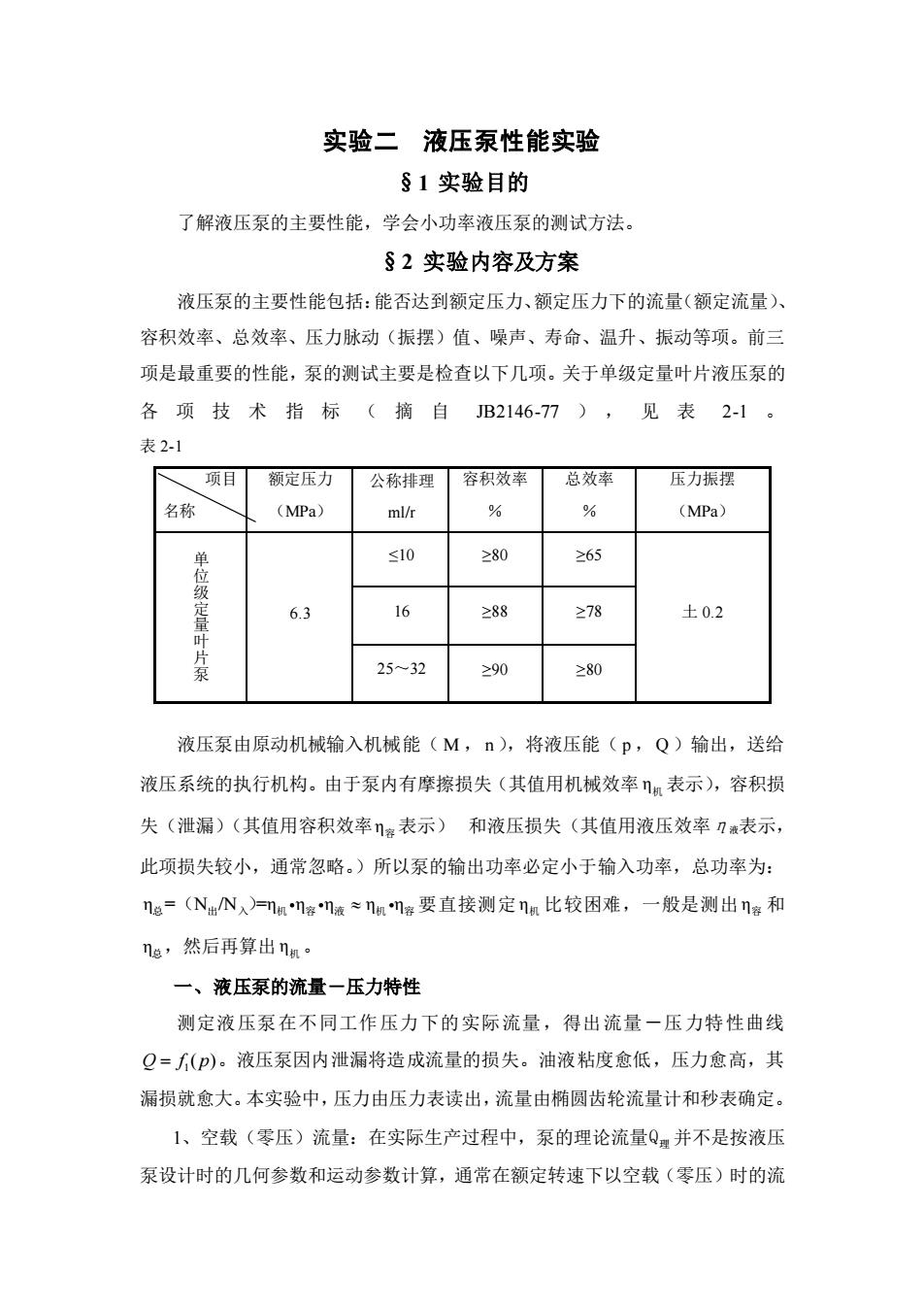

实验二 液压泵性能实验 §1 实验目的 了解液压泵的主要性能，学会小功率液压泵的测试方法。 §2 实验内容及方案 液压泵的主要性能包括：能否达到额定压力、额定压力下的流量（额定流量）、 容积效率、总效率、压力脉动（振摆）值、噪声、寿命、温升、振动等项。前三 项是最重要的性能，泵的测试主要是检查以下几项。关于单级定量叶片液压泵的 各 项 技 术 指 标 （ 摘 自 JB2146-77 ） ， 见 表 2-1 。 表 2-1 项目 名称 额定压力 （MPa） 公称排理 ml/r 容积效率 ％ 总效率 ％ 压力振摆 （MPa） 单 位 级 定 量 叶 片 泵 6.3 ≤10 ≥80 ≥65 16 ≥88 ≥78 土 0.2 25～32 ≥90 ≥80 液压泵由原动机械输入机械能（ M ，n ），将液压能（ p ，Q ）输出，送给 液压系统的执行机构。由于泵内有摩擦损失（其值用机械效率 η机 表示），容积损 失（泄漏）（其值用容积效率 η容 表示） 和液压损失（其值用液压效率η液表示， 此项损失较小，通常忽略。）所以泵的输出功率必定小于输入功率，总功率为： η总= N /N = （ 出 入）η机 η容 η液 η机 η容 要直接测定 η机 比较困难，一般是测出 η容 和 η总 ，然后再算出 η机 。 一、液压泵的流量－压力特性 测定液压泵在不同工作压力下的实际流量，得出流量－压力特性曲线 1 Q f p = ( ) 。液压泵因内泄漏将造成流量的损失。油液粘度愈低，压力愈高，其 漏损就愈大。本实验中，压力由压力表读出，流量由椭圆齿轮流量计和秒表确定。 1、空载（零压）流量：在实际生产过程中，泵的理论流量 Q理 并不是按液压 泵设计时的几何参数和运动参数计算，通常在额定转速下以空载（零压）时的流
量Q代替Q理。本实验中应在节流阀10的通流截面积为最大的情况下测出泵的空载流量Q室。2、额定流量：是指泵在额定压力和额定转速的工作情况下，测出的流量Q额。本设备中由节流阀10进行加载。3、不同工作压力下的实际流量Q：不同的工作压力由节流阀10确定，读出相应压力下的流量Q。二、液压泵的容积效率n容额定排量（额定转速下）。实际流量×空载转速即容积效率=空载排量（额定转速下）空载流量×实际转速①实际xn空n容Q空n实际若电动机的转速在液压泵处于额定工作压力及空载（零压）时基本上相等(n额=n空)，则n容=2显。腔三、液压泵的总效率n总曲或N出=N入·n总=N入·机容总"N入M·n(KW)NX=4液压泵的输入功率N入：9550式中：M一在额定压力下，泵的输入扭矩（N·m）；n一在额定压力下，泵的转速（r/min）P·Q(KW)N=液压泵的输出功率N由：60式中：p一在额定压力下，泵的输出压力（MPa）Q一在额定压力下，泵的流量（L/min）液压泵的总效率可用下式表示为=159或1s-岁NEP.Qne=NxM·n60.N表7电四、实验装置的液压系统原理图

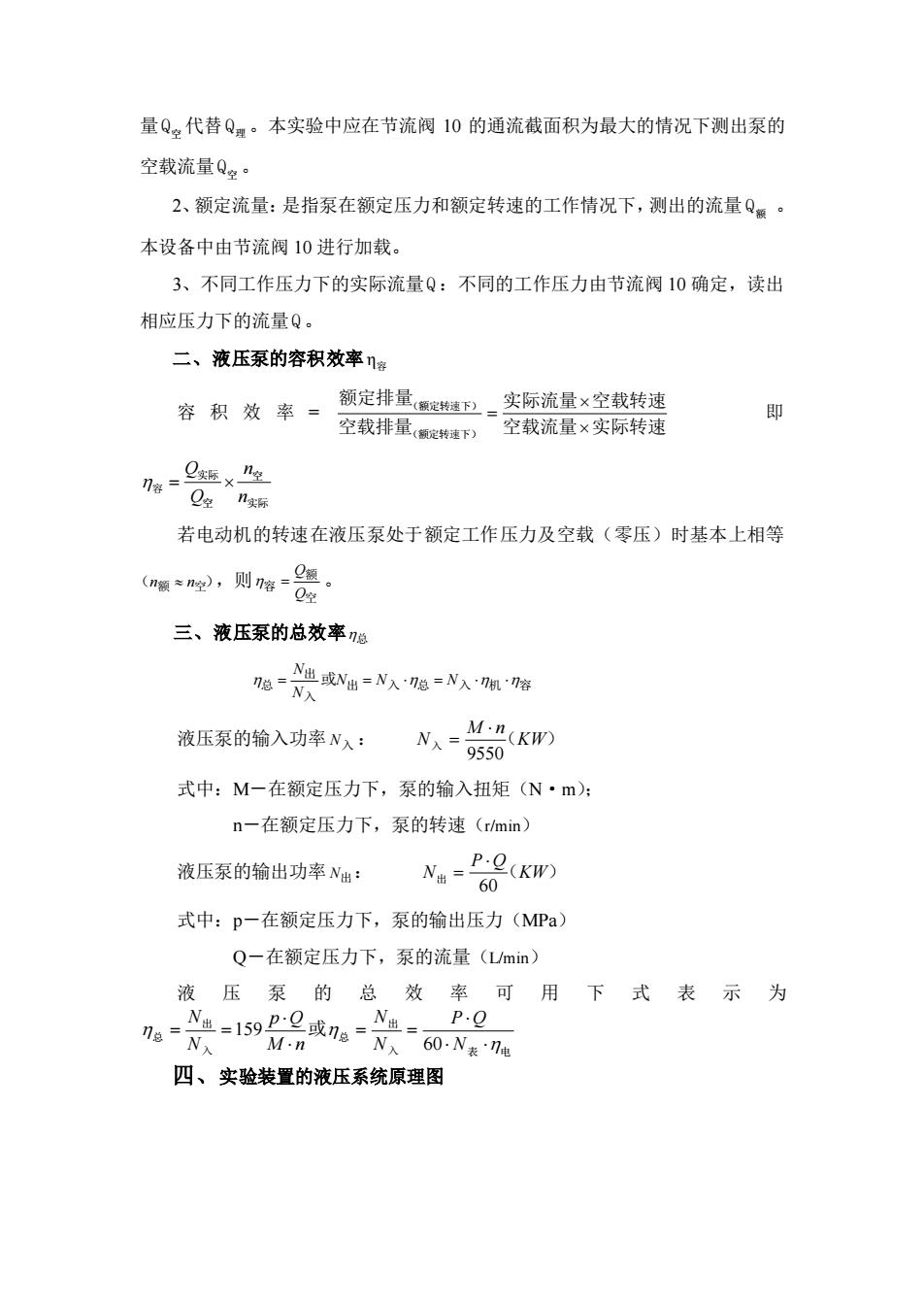

量 Q空 代替 Q理 。本实验中应在节流阀 10 的通流截面积为最大的情况下测出泵的 空载流量 Q空 。 2、额定流量：是指泵在额定压力和额定转速的工作情况下，测出的流量 Q额 。 本设备中由节流阀 10 进行加载。 3、不同工作压力下的实际流量 Q ：不同的工作压力由节流阀 10 确定，读出 相应压力下的流量 Q 。 二、液压泵的容积效率 η容 容 积 效 率 = 空载流量 实际转速 实际流量 空载转速 空载排量 额定排量 （额定转速下） （额定转速下） = 即 Q n Q n = 实际 空 容 空 实际 若电动机的转速在液压泵处于额定工作压力及空载（零压）时基本上相等 （n额 n空） ，则 空 额 容 Q Q = 。 三、液压泵的总效率 总 出 入 总 入 机 容 入 出 总 = 或N = N = N N N 液压泵的输入功率 N入 ： 入 （KW） M n N 9550 = 式中：M－在额定压力下，泵的输入扭矩（N·m）； n－在额定压力下，泵的转速（r/min） 液压泵的输出功率 N出： 出 （KW） P Q N 60 = 式中：p－在额定压力下，泵的输出压力（MPa） Q－在额定压力下，泵的流量（L/min） 液压泵的总效率可用下式表示为 入 表 电 出 总 入 出 总 或 = = = = N P Q N N M n p Q N N 60 159 四、实验装置的液压系统原理图
130p12-110[p6]X11(9)32188]-(M①D25[22]24188]液压泵23电动机11(9]溢流阀31流量计13.32压力传感器图2-2液压泵性能实验液压系统原理图L=0.5m图2-3电动机平衡法测量转矩示意图1-平衡重块2-电动机轴3-杠杆4-码挂钩5-砖码注：（）为QCS003B教学实验台元件编号83实验步骤（参考）启动液压泵18（8），使电磁阀17（12）处于中位，电磁阀13（11）处于常态，（参看实验台上原理图），关闭节流阀10，将溢流阀11（9）的压力调至高于泵（YB-6型）额定压力的10%一安全阀压力7.0MPa。然后调节节流阀10的开度，作为泵的不同负载，对应测出压力p、流量Q、扭矩M和转速n。注意，节流阀每次调节后，需运转1一2分钟再测有关数据。压力p：观测压力表Pz-(P）流量Q：用椭圆齿轮流量计测量，利用单位时间油液容积的变化量来计算流量。Q=△V /tx60(1/min)式中：t一对应容积变化量△V(1)所需的时间（s)，△V-油液容积的变化量。转矩M：采用电动机平衡法测量转矩M，如图2-3所示。电机壳体两端由

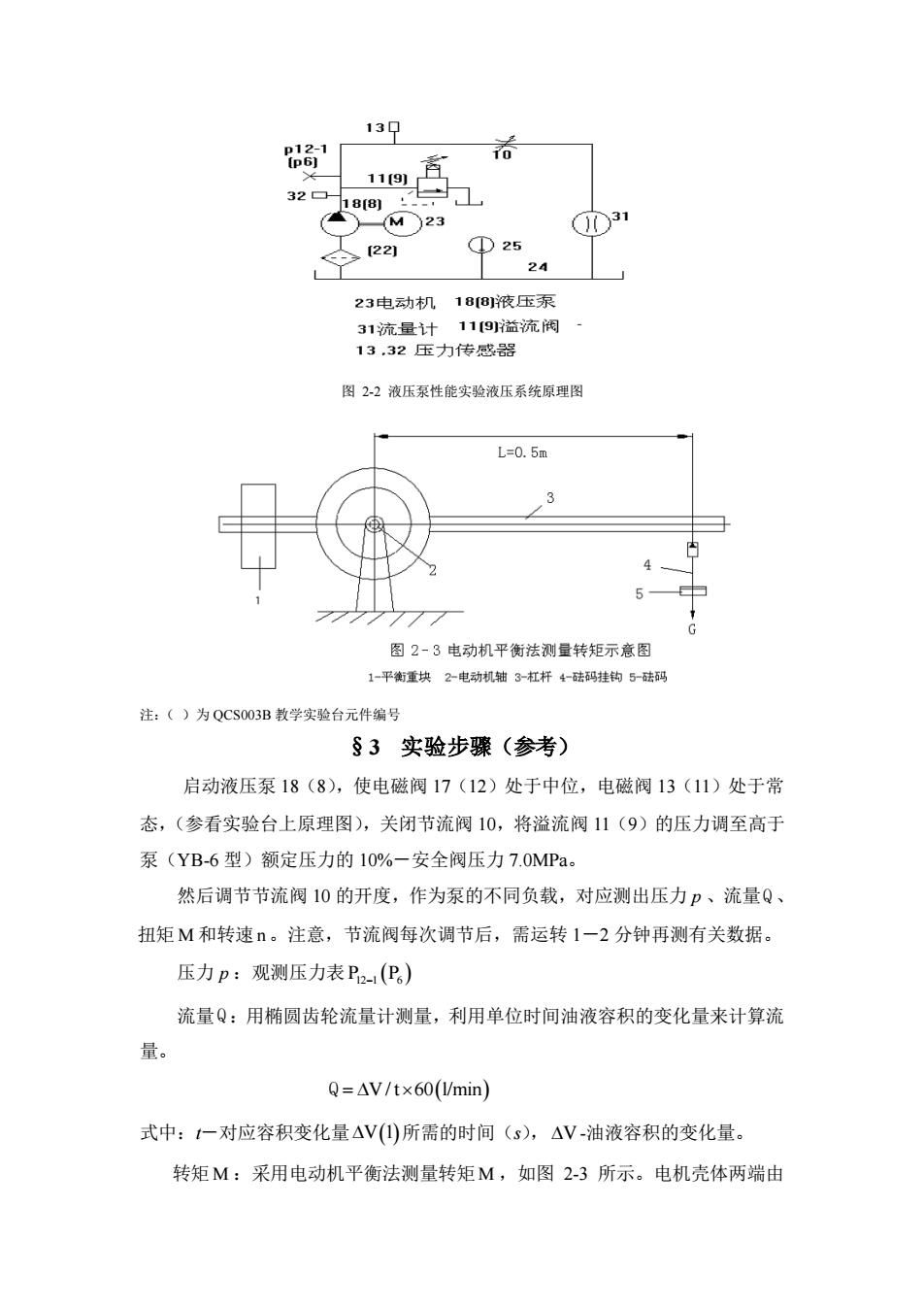

图 2-2 液压泵性能实验液压系统原理图 注：（ ）为 QCS003B 教学实验台元件编号 §3 实验步骤（参考） 启动液压泵 18（8），使电磁阀 17（12）处于中位，电磁阀 13（11）处于常 态，（参看实验台上原理图），关闭节流阀 10，将溢流阀 11（9）的压力调至高于 泵（YB-6 型）额定压力的 10%－安全阀压力 7.0MPa。 然后调节节流阀 10 的开度，作为泵的不同负载，对应测出压力 p 、流量 Q 、 扭矩 M 和转速 n 。注意，节流阀每次调节后，需运转 1－2 分钟再测有关数据。 压力 p ：观测压力表 P P 12 1 6 − ( ) 流量 Q ：用椭圆齿轮流量计测量，利用单位时间油液容积的变化量来计算流 量。 Q = V / t 60 l/min ( ) 式中：t－对应容积变化量 V 1( ) 所需的时间（s）， V -油液容积的变化量。 转矩 M ：采用电动机平衡法测量转矩 M ，如图 2-3 所示。电机壳体两端由
滚动轴承支撑在轴承座中，因此，壳体（定子）可以自由摆动，壳体上固定一杠杆，可借助杠杆和码产生的平衡转矩M，M=GL（2-3）来测量电动机转子作用在定子上的反转矩（此时工作电动机壳体应保持平衡）。式（2-3）求得的M就是电动机轴的输出转矩。从图2-3中可知，在实验前，利用平衡重块可以初调杠杆水平零位，因而测试精度可以提高。转速n：可采用手持式光电测速仪或机械转速表测量，也可采用电磁式数字测量仪测量。s4实验记录表格实验内容：液压泵性能测定实验条件：油温：表C；杠杆臂长：0.5m2-4序数号2381456据测算内容被试泵的压力Pi2-(P）（MPa）1泵输出油液容积的变化量△V（1）2对应△V所需的时间t（S)泵的流量Q=△V/t×60(l/min）3泵的输出功率Na（kw）4码重量G（N)泵的输入扭矩M（N*m）S泵的转速n（rpm）泵的输入功率N入（kw）6

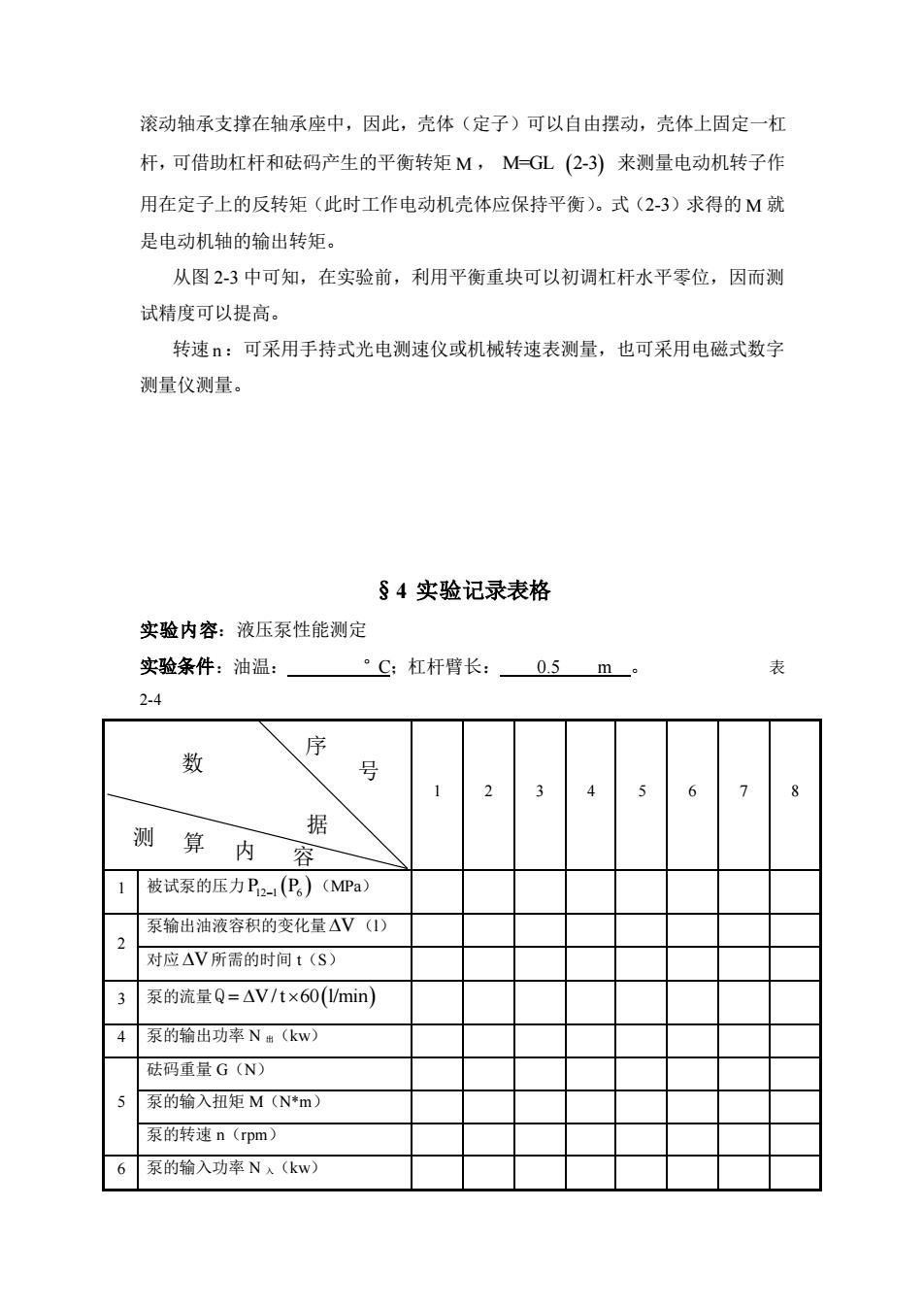

滚动轴承支撑在轴承座中，因此，壳体（定子）可以自由摆动，壳体上固定一杠 杆，可借助杠杆和砝码产生的平衡转矩 M ， M=GL 2-3 ( ) 来测量电动机转子作 用在定子上的反转矩（此时工作电动机壳体应保持平衡）。式（2-3）求得的 M 就 是电动机轴的输出转矩。 从图 2-3 中可知，在实验前，利用平衡重块可以初调杠杆水平零位，因而测 试精度可以提高。 转速 n ：可采用手持式光电测速仪或机械转速表测量，也可采用电磁式数字 测量仪测量。 §4 实验记录表格 实验内容：液压泵性能测定 实验条件：油温： °C；杠杆臂长： 0.5 m 。 表 2-4 1 2 3 4 5 6 7 8 1 被试泵的压力 P P 12 1 6 − ( ) （MPa） 2 泵输出油液容积的变化量 V （l） 对应 V 所需的时间 t（S） 3 泵的流量 Q = V / t 60 l/min ( ) 4 泵的输出功率 N 出（kw） 5 砝码重量 G（N） 泵的输入扭矩 M（N*m） 泵的转速 n（rpm） 6 泵的输入功率 N 入（kw） 序 数 号 据 测 算 内 容
泵的总功率Ⅱ总（%）1泵的容积效率n客（%）8泵的机械效率n机（%）9说明：1.被试泵的压力Pi2-(P）,可在0～7.0MPa范围内间隔1.0MPa取一点。2.根据具体的实验条件，将有关数据记入本表
7 泵的总功率 η总 （％） 8 泵的容积效率 η容 （％） 9 泵的机械效率 η机 （％） 说明：1.被试泵的压力 P P 12 1 6 − ( ),可在 0～7.0MPa 范围内间隔 1.0MPa 取一点。 2.根据具体的实验条件，将有关数据记入本表
