实验五液压阀拆装实验一、实验目的液压阀是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及工作原理的了解。并能对液压阀的加工及装配工艺有一个初步的认识。二、实验用工具及材料工具：内六角扳手、固定扳手、螺丝刀等。材料：溢流阀、减压阀、单向阀、调速阀、节流阀、顺序发、电磁（手动）换向阀等。三、实验内容及步骤拆解各类液压阀，观察、了解各零件在液压阀中的作用，掌握各种液压阀的工作原理，按一定的步骤装配各类液压阀。1.溢流阀型号：Y型溢流阀（板式）结构图见图3—4Le（远程控制口K)d（回油O)-f(进油P)
实验五 液 压 阀 拆 装 实 验 一、实验目的 液压阀是液压系统的重要组成部分，通过对液压阀的拆装可加深对阀结构及 工作原理的了解。并能对液压阀的加工及装配工艺有一个初步的认识。 二、实验用工具及材料 工具：内六角扳手、固定扳手、螺丝刀等。 材料：溢流阀、减压阀、单向阀、调速阀、节流阀、顺序发、电磁（手动） 换向阀等。 三、实验内容及步骤 拆解各类液压阀，观察、了解各零件在液压阀中的作用，掌握各种液压阀的 工作原理，按一定的步骤装配各类液压阀。 1.溢流阀 型号：Y 型溢流阀（板式） 结构图见图 3—4

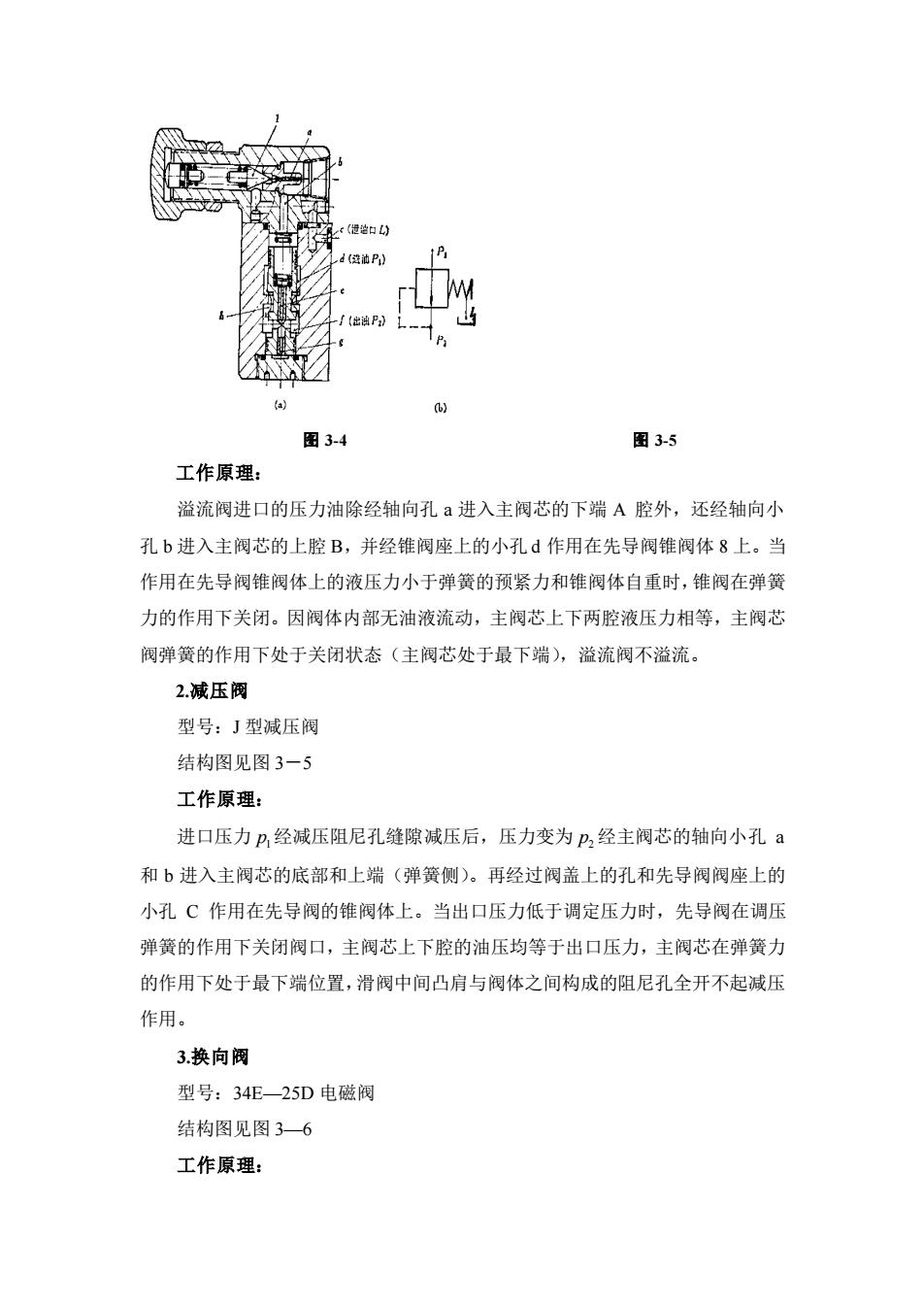

（进诺口L)d(滋油Pi)13「（出油P)P(a)(b)图3-4图3-5工作原理：溢流阀进口的压力油除经轴向孔a进入主阀芯的下端A腔外，还经轴向小孔b进入主阀芯的上腔B，并经锥阀座上的小孔d作用在先导阀锥阀体8上。当作用在先导阀锥阀体上的液压力小于弹簧的预紧力和锥阀体自重时，锥阀在弹簧力的作用下关闭。因阀体内部无油液流动，主阀芯上下两腔液压力相等，主阀芯阀弹簧的作用下处于关闭状态（主阀芯处于最下端），溢流阀不溢流。2.减压阀型号：J型减压阀结构图见图3一5工作原理：进口压力p,经减压阻尼孔缝隙减压后，压力变为p,经主阀芯的轴向小孔a和b进入主阀芯的底部和上端（弹簧侧）。再经过阀盖上的孔和先导阀阀座上的小孔C作用在先导阀的锥阀体上。当出口压力低于调定压力时，先导阀在调压弹簧的作用下关闭阀口，主阀芯上下腔的油压均等于出口压力，主阀芯在弹簧力的作用下处于最下端位置，滑阀中间凸肩与阀体之间构成的阻尼孔全开不起减压作用。3.换向阀型号：34E25D电磁阀结构图见图36工作原理：
图 3-4 图 3-5 工作原理： 溢流阀进口的压力油除经轴向孔 a 进入主阀芯的下端 A 腔外，还经轴向小 孔 b 进入主阀芯的上腔 B，并经锥阀座上的小孔 d 作用在先导阀锥阀体 8 上。当 作用在先导阀锥阀体上的液压力小于弹簧的预紧力和锥阀体自重时，锥阀在弹簧 力的作用下关闭。因阀体内部无油液流动，主阀芯上下两腔液压力相等，主阀芯 阀弹簧的作用下处于关闭状态（主阀芯处于最下端），溢流阀不溢流。 2.减压阀 型号：J 型减压阀 结构图见图 3－5 工作原理： 进口压力 1 p 经减压阻尼孔缝隙减压后，压力变为 2 p 经主阀芯的轴向小孔 a 和 b 进入主阀芯的底部和上端（弹簧侧）。再经过阀盖上的孔和先导阀阀座上的 小孔 C 作用在先导阀的锥阀体上。当出口压力低于调定压力时，先导阀在调压 弹簧的作用下关闭阀口，主阀芯上下腔的油压均等于出口压力，主阀芯在弹簧力 的作用下处于最下端位置，滑阀中间凸肩与阀体之间构成的阻尼孔全开不起减压 作用。 3.换向阀 型号：34E—25D 电磁阀 结构图见图 3—6 工作原理：

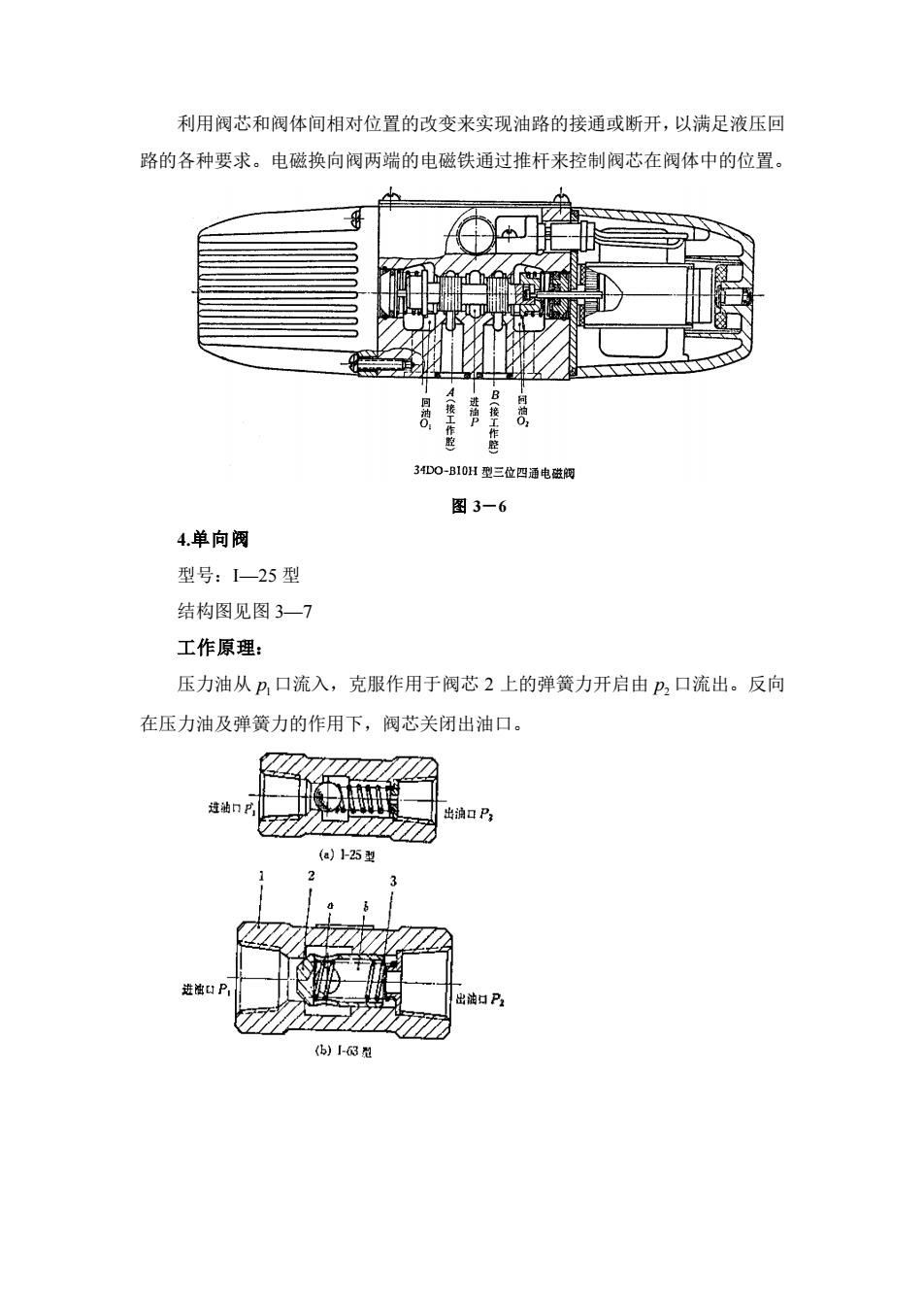

利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足液压回路的各种要求。电磁换向阀两端的电控制阀芯在阀体中的位置。D0作腔）腔34DO-B10H型三位四通电磁阀图3-64.单向阀型号：I—25型结构图见图3—7工作原理：压力油从p,口流入，克服作用于阀芯2上的弹簧力开启由p,口流出。反向在压力油及弹簧力的作用下，阀芯关闭出油口。进油口P出浦口P，(a) 1-25 型进P,出油口P(b) J-63 m
利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足液压回 路的各种要求。电磁换向阀两端的电磁铁通过推杆来控制阀芯在阀体中的位置。 图 3－6 4.单向阀 型号：I—25 型 结构图见图 3—7 工作原理： 压力油从 1 p 口流入，克服作用于阀芯 2 上的弹簧力开启由 2 p 口流出。反向 在压力油及弹簧力的作用下，阀芯关闭出油口

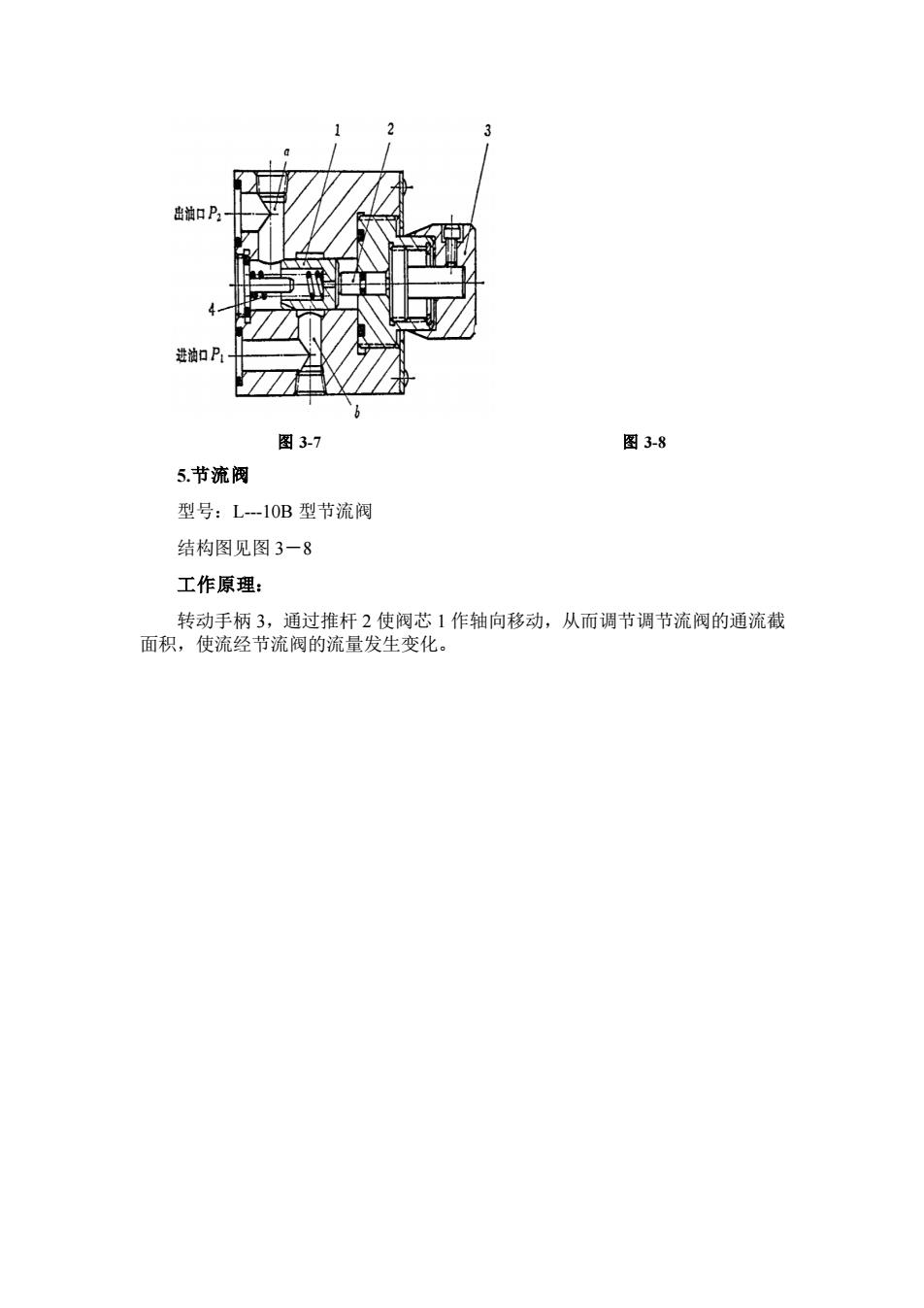

3出油口P24.进油口P1图3-7图3-85.节流阀型号：L---10B型节流阀结构图见图3一8工作原理：转动手柄3，通过推杆2使阀芯1作轴向移动，从而调节调节流阀的通流截面积，使流经节流阀的流量发生变化
图 3-7 图 3-8 5.节流阀 型号：L-10B 型节流阀 结构图见图 3－8 工作原理： 转动手柄 3，通过推杆 2 使阀芯 1 作轴向移动，从而调节调节流阀的通流截 面积，使流经节流阀的流量发生变化
