话务量和呼损率 例：某移动通信系统，每个用户平均每天呼叫C=10次，每次占 用信道的平均时长为T=80秒，忙时集中系数为K=0.125,要求呼 损率B=10%,则信道数为N=8的系统可容纳多少用户？ 解：1.利用爱尔兰损失概率表，查表求得：A=5.597erl 2.求每个用户忙时话务量 T.C.K=0.0272erl 3600 3.每个信道能容纳的用户数 AIN m= =205.8/8 A。 4.系统所容纳的用户数： m×N=205.8 Mobile Communication Theory 21
Mobile Communication Theory 21 话务量和呼损率 例：某移动通信系统，每个用户平均每天呼叫C=10次，每次占 用信道的平均时长为T=80秒，忙时集中系数为K=0.125，要求呼 损率B=10%，则信道数为N=8的系统可容纳多少用户？ 解： 1．利用爱尔兰损失概率表，查表求得：A=5.597erl 2．求每个用户忙时话务量 3．每个信道能容纳的用户数 4．系统所容纳的用户数： m N× = 205.8 1 0.0272erl 3600 A TCK a = ⋅⋅⋅ = / 205.8 / 8 a A N m A = =

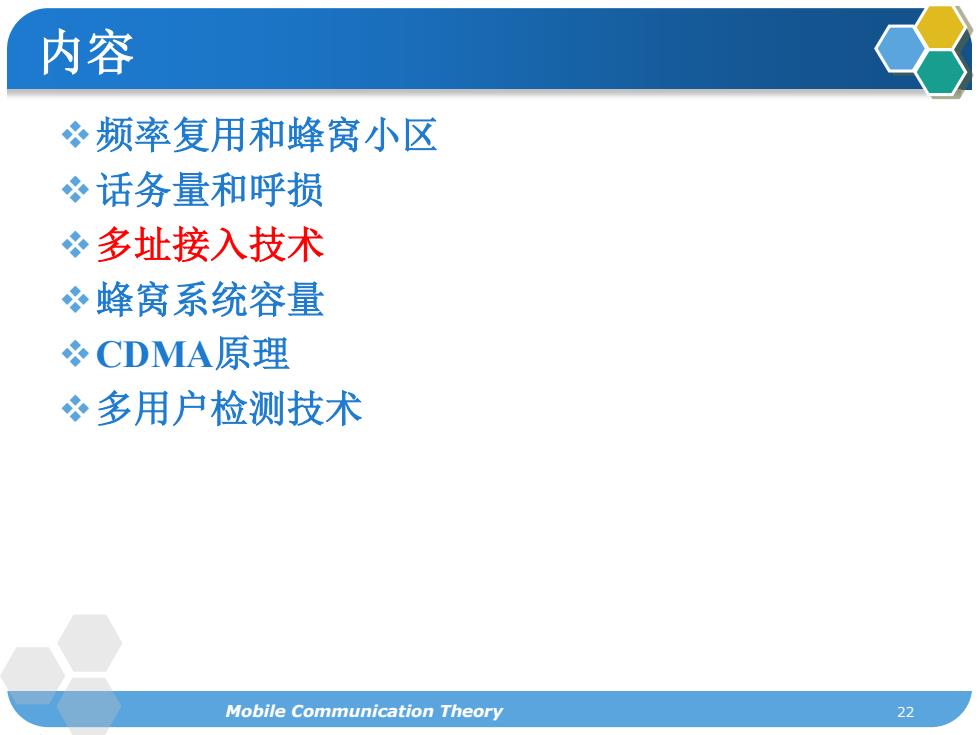

内容 冬频率复用和蜂窝小区 冬话务量和呼损 。多址接入技术 冬蜂窝系统容量 冬CDMA原理 冬多用户检测技术 Mobile Communication Theory 22
22 内容 频率复用和蜂窝小区 话务量和呼损 多址接入技术 蜂窝系统容量 CDMA原理 多用户检测技术 Mobile Communication Theory

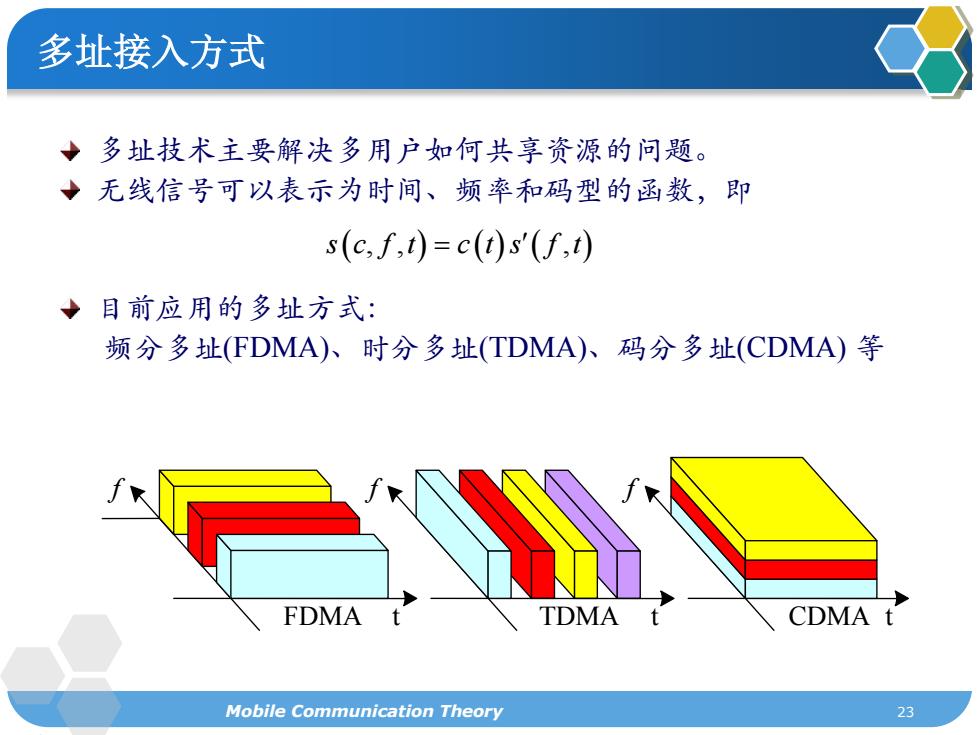

多址接入方式 十多址技术主要解决多用户如何共享资源的问题。 十无线信号可以表示为时间、频率和码型的函数，即 s(c,f,t)=c(t)s'(f,t) ◆目前应用的多址方式： 频分多址(FDMA)、时分多址(TDMA)、码分多址(CDMA)等 FDMA t TDMA t CDMA t Mobile Communication Theory 23
Mobile Communication Theory 23 多址接入方式 多址技术主要解决多用户如何共享资源的问题。 无线信号可以表示为时间、频率和码型的函数，即 目前应用的多址方式： 频分多址(FDMA)、时分多址(TDMA)、码分多址(CDMA) 等 t f t f FDMA TDMA CDMA t f scft cts ft ( ,, , ) = ( ) ′( )

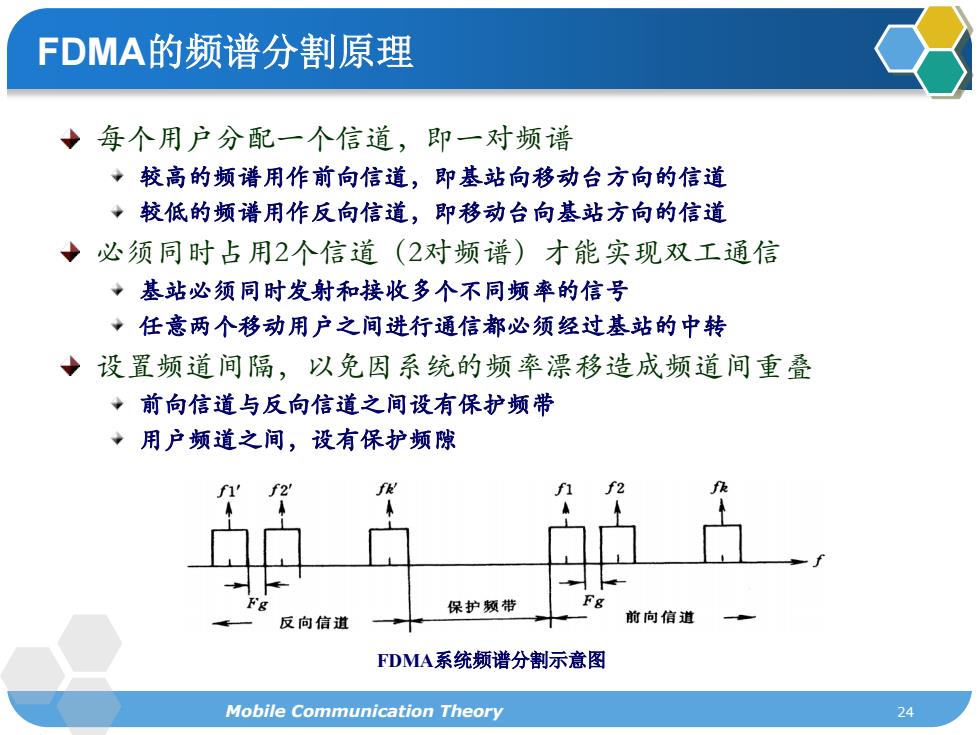

FDMA的频谱分割原理 每个用户分配一个信道，即一对频谱 ·较高的频谱用作前向信道，即基站向移动台方向的信道 中较低的频谱用作反向信道，即移动台向基站方向的信道 ◆必须同时占用2个信道(2对频谱)才能实现双工通信 ·基站必须同时发射和接收多个不同频率的信号 ·任意两个移动用户之间进行通信都必须经过基站的中转 →设置频道间隔，以免因系统的频率漂移造成频道间重叠 ·前向信道与反向信道之间设有保护频带 ·用户频道之间，设有保护频隙 保护频带 反向信道 前向信道 FDMA系统频谱分割示意图 Mobile Communication Theory 24
Mobile Communication Theory 24 FDMA的频谱分割原理 每个用户分配一个信道，即一对频谱 较高的频谱用作前向信道，即基站向移动台方向的信道 较低的频谱用作反向信道，即移动台向基站方向的信道 必须同时占用2个信道（2对频谱）才能实现双工通信 基站必须同时发射和接收多个不同频率的信号 任意两个移动用户之间进行通信都必须经过基站的中转 设置频道间隔，以免因系统的频率漂移造成频道间重叠 前向信道与反向信道之间设有保护频带 用户频道之间，设有保护频隙 FDMA系统频谱分割示意图

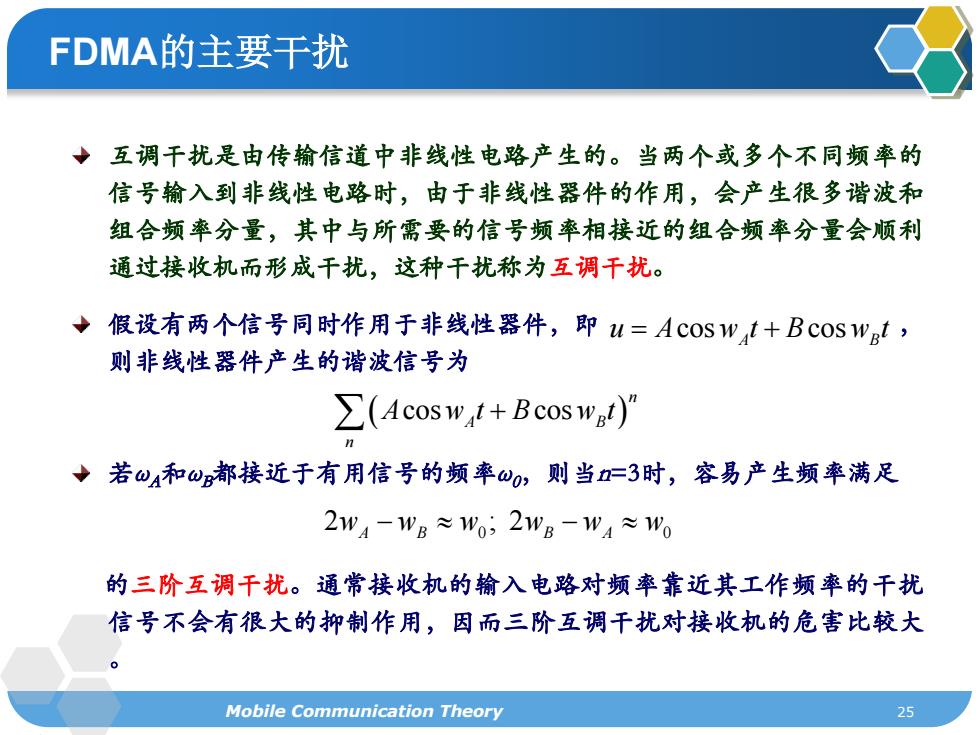

FDMA的主要干扰 互调干扰是由传输信道中非线性电路产生的。当两个或多个不同频率的 信号输入到非线性电路时，由于非线性器件的作用，会产生很多谐波和 组合频率分量，其中与所需要的信号频率相接近的组合频率分量会顺利 通过接收机而形成干扰，这种干扰称为互调干扰。 ↓假设有两个信号同时作用于非线性器件，即u=4cosw,t+BcosWat, 则非线性器件产生的谐波信号为 ∑(Acosw4t+Bcoswaf) 十若w4和w都接近于有用信号的频率wo,则当=3时，容易产生频率满足 2wA-WB≈WO;2wB-W4≈W0 的三阶互调千扰。通常接收机的输入电路对频率靠近其工作频率的干扰 信号不会有很大的抑制作用，因而三阶互调干扰对接收机的危害比较大 Mobile Communication Theory 25
Mobile Communication Theory 25 FDMA的主要干扰 互调干扰是由传输信道中非线性电路产生的。当两个或多个不同频率的 信号输入到非线性电路时，由于非线性器件的作用，会产生很多谐波和 组合频率分量，其中与所需要的信号频率相接近的组合频率分量会顺利 通过接收机而形成干扰，这种干扰称为互调干扰。 假设有两个信号同时作用于非线性器件，即 ， 则非线性器件产生的谐波信号为 若ωA和ωB都接近于有用信号的频率ω0 ，则当n=3时，容易产生频率满足 的三阶互调干扰。通常接收机的输入电路对频率靠近其工作频率的干扰 信号不会有很大的抑制作用，因而三阶互调干扰对接收机的危害比较大 。 cos cos A B u A wt B wt = + ( cos cos ) n A B n ∑ A wt B wt + 0 0 2 ; 2 ww w ww w AB BA −≈ −≈
