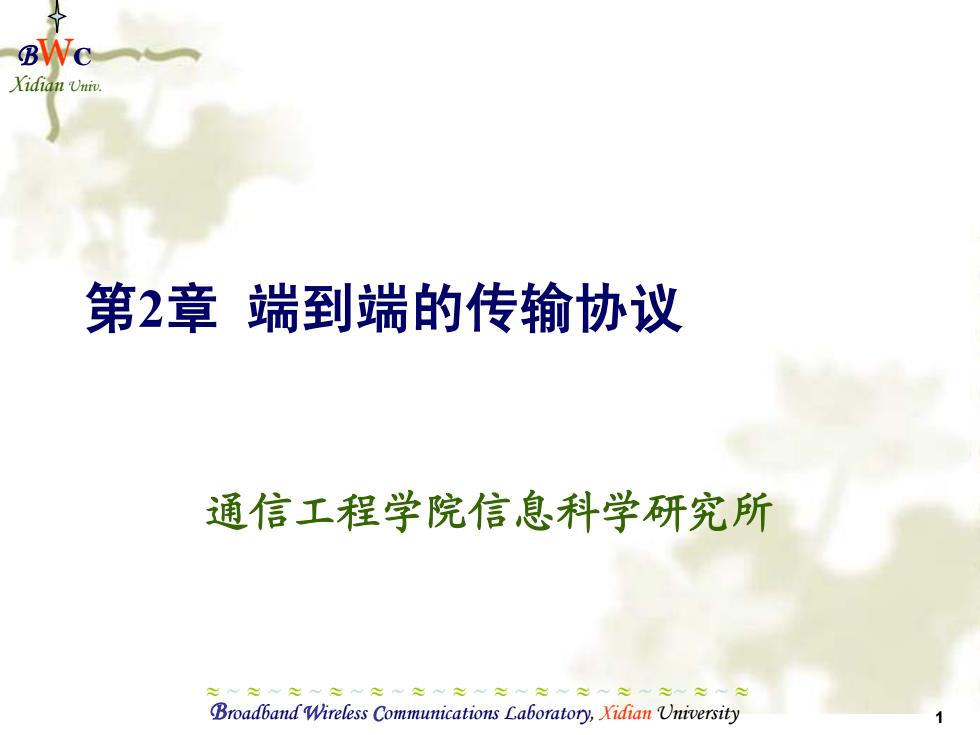

Xidian Univ. 第2章端到端的传输协议 通信工程学院信息科学研究所 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 1 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 第2章 端到端的传输协议 通信工程学院信息科学研究所

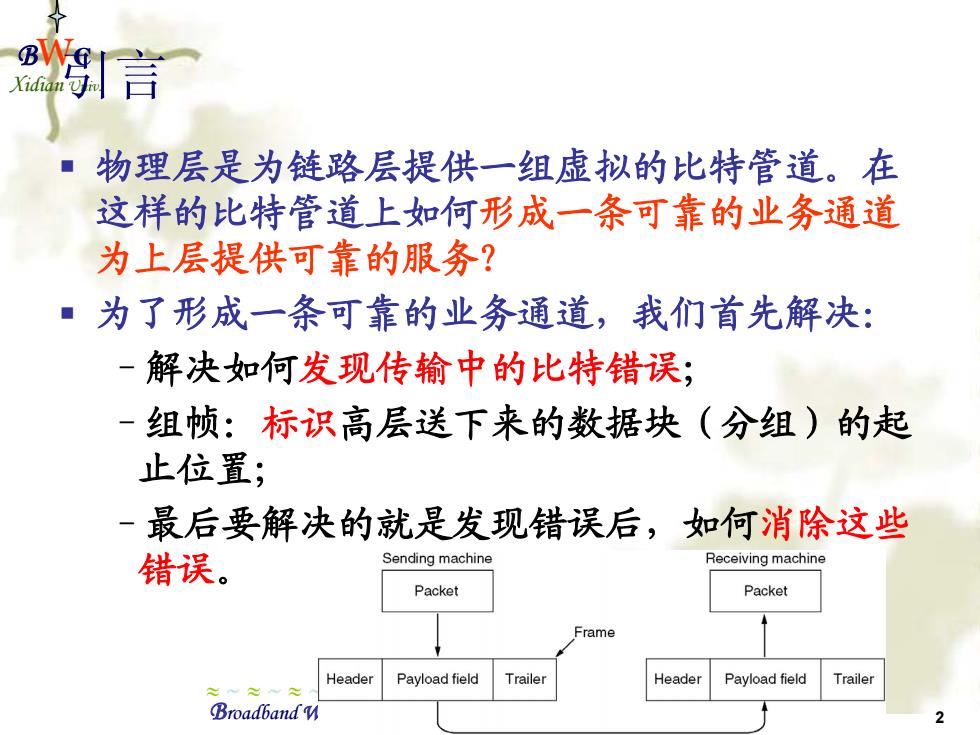

物理层是为链路层提供一组虚拟的比特管道。在 这样的比特管道上如何形成一条可靠的业务通道 为上层提供可靠的服务？ ■为了形成一条可靠的业务通道，我们首先解决： -解决如何发现传输中的比特错误， -组帧：标识高层送下来的数据块（分组)的起 止位置； 最后要解决的就是发现错误后，如何消除这些 错误。 Sending machine Receiving machine Packet Packet Frame Header Payload field Trailer Header Payload field Trailer Broadband W
Broadband Wireless Communications Laboratory, Xidian University 2 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 引言 物理层是为链路层提供一组虚拟的比特管道。在 这样的比特管道上如何形成一条可靠的业务通道 为上层提供可靠的服务? 为了形成一条可靠的业务通道，我们首先解决： –解决如何发现传输中的比特错误； –组帧：标识高层送下来的数据块（分组）的起 止位置； –最后要解决的就是发现错误后，如何消除这些 错误
Xidian ■根据通信双方所处的相对位置不同，所采用的解 决方法（协议）也不同。 一当通信双方之间是通过一条物理链路直接相连， 这时需采用链路层的协议来解决数据帧的传输 错误； 一当通信双方是在一个通信子网内通过多条数据 链路形成的通路相连，这时需要采用网络层的 端到端传输协议来解决分组的传输错误； 一当通信双方处于不同的通信子网时，需要采用 运输层的端到端传输协议来解决报文的传输错 误。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 3 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 引言 根据通信双方所处的相对位置不同，所采用的解 决方法（协议）也不同。 – 当通信双方之间是通过一条物理链路直接相连， 这时需采用链路层的协议来解决数据帧的传输 错误； – 当通信双方是在一个通信子网内通过多条数据 链路形成的通路相连，这时需要采用网络层的 端到端传输协议来解决分组的传输错误； – 当通信双方处于不同的通信子网时，需要采用 运输层的端到端传输协议来解决报文的传输错 误

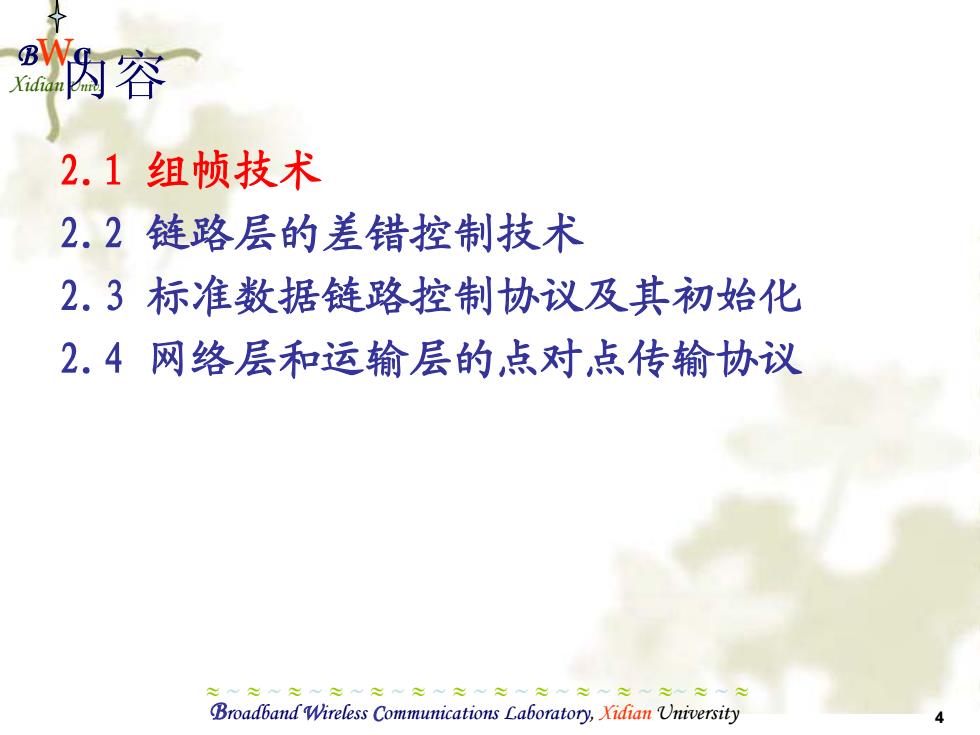

内容 2.1组帧技术 2.2链路层的差错控制技术 2.3标准数据链路控制协议及其初始化 2.4网络层和运输层的，点对，点传输协议 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 4 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 内容 2.1 组帧技术 2.2 链路层的差错控制技术 2.3 标准数据链路控制协议及其初始化 2.4 网络层和运输层的点对点传输协议
组帧技术 物理层仅负责比特的传输，而不对比特的含义和作用进行 区分。 ■组帧便于差错的发现与消除 当数据链路层将网络层的分组连续送到物理层进行传输时， 如何组帧？ 一如何决定什么时刻是一帧（链路层传送的一个数据比 特块（数据单元)称为一帧，每一帧通常运载网络层 的一个分组)开始？ 一什么时刻是一帧结束？ 一哪一段是差错校验的比特？ 校验比特？ 1010101111b011011011101000111001010100110111000100111p1101101111 开始点？ 结束点？ wivuuvur vrurewss Communnuiwn Luvvruwly,mn nversiLy 5
Broadband Wireless Communications Laboratory, Xidian University 5 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 组帧技术 物理层仅负责比特的传输，而不对比特的含义和作用进行 区分。 组帧便于差错的发现与消除 当数据链路层将网络层的分组连续送到物理层进行传输时， 如何组帧？ – 如何决定什么时刻是一帧（链路层传送的一个数据比 特块（数据单元）称为一帧，每一帧通常运载网络层 的一个分组）开始？ – 什么时刻是一帧结束？ – 哪一段是差错校验的比特？
