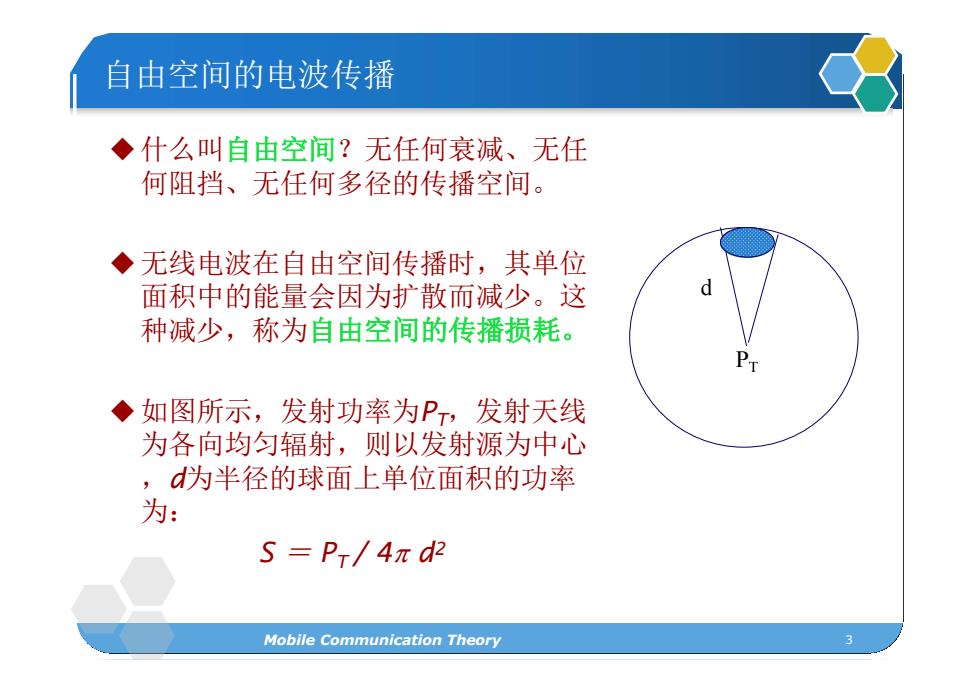

自由空间的电波传播 ◆什么叫自由空间？无任何衰减、无任 何阻挡、无任何多径的传播空间。 ◆无线电波在自由空间传播时，其单位 面积中的能量会因为扩散而减少。这 d 种减少，称为自由空间的传播损耗。 ◆如图所示，发射功率为P,发射天线 为各向均匀辐射，则以发射源为中心 ,d为半径的球面上单位面积的功率 为： S=PT/4πd2 Mobile Communication Theory
Mobile Communication Theory 3 自由空间的电波传播 u什么叫自由空间？无任何衰减、无任 何阻挡、无任何多径的传播空间。 u无线电波在自由空间传播时，其单位 面积中的能量会因为扩散而减少。这 种减少，称为自由空间的传播损耗。 u如图所示，发射功率为PT，发射天线 为各向均匀辐射，则以发射源为中心 ，d为半径的球面上单位面积的功率 为： S ＝ PT / 4 d2 PT d
自由空间的电波传播 ◆由于天线有方向性（设发射天线增益为G),则接收点的 电波功率密度 S= PT 4a3G, (W/m2》 ◆设接收天线的有效接收面积为A,则 (m2) 4π 其中G为接收天线增益，2为自由空间波长。 ◆接收天线处的功率为： 入 PR=( )2PTGTGR (W) 4πd Mobile Communication Theory
4 u由于天线有方向性（设发射天线增益为GT）,则接收点的 电波功率密度 u设接收天线的有效接收面积为 ，则 其中GR为接收天线增益，为自由空间波长。 u接收天线处的功率为: Mobile Communication Theory 自由空间的电波传播 G ( W m ) πd P S T T 2 2 4 2 2 4 G m π λ A R R ) P G G (W) πd λ P ( R T T R 2 4 AR
自由空间的电波传播 ◆自由空间传播损耗定义为Ls=PPR,即 以分贝表示为： Ls (dB )32.45 +20 log f 20 log d -10 log(GGR) ◆忽略天线增益的影响（理想点天线），则 Ls(dB )=32.45 +20 log f+20 log d Mobile Communication Theory
5 u自由空间传播损耗定义为 LS= PT /PR ,即 以分贝表示为： u忽略天线增益的影响（理想点天线)，则 Mobile Communication Theory 自由空间的电波传播 32 .45 20 log 20 log 10 log( ) S G T G R L dB f d T R T R S c G G πfd λ G G πd L 4 1 4 1 2 2 L dB f d S 32 .45 20 log 20 log
