01 测距原理介绍一线性调频连续波测距 历安毛子代技大学 >本模块主要解决以下几个问题 雷达如何估算它与位于雷达前方的物体之间的距离？ 如果有多个物体，并且它们与雷达之间的距离是不同的，将会怎样？ ·两个物体能够相距多近而仍然能够被解析为两个物体？ ·什么决定雷达可以看到的最远距离？ 厚德求真丽学笃行 XIDIAN UNIVERSITY

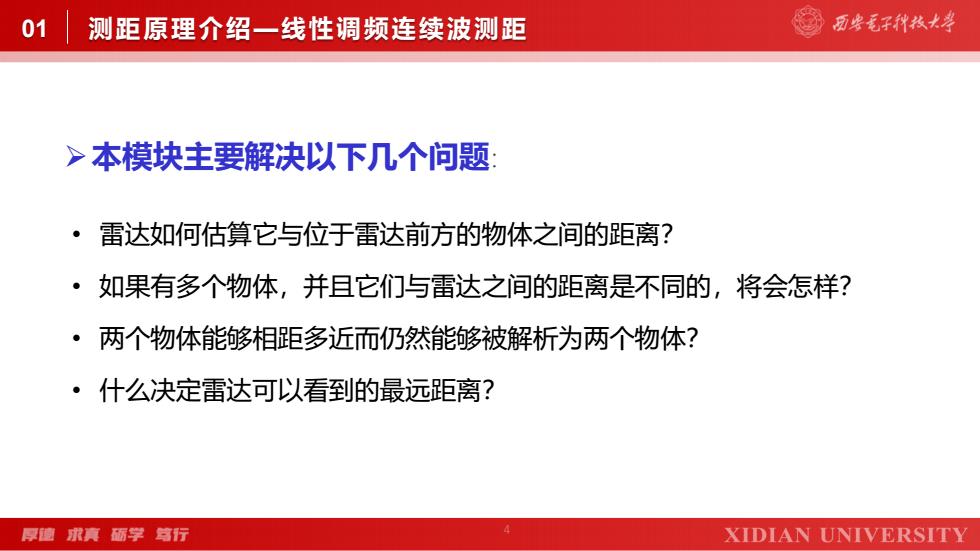

4 01 测距原理介绍—线性调频连续波测距 ➢本模块主要解决以下几个问题： • 雷达如何估算它与位于雷达前方的物体之间的距离？ • 如果有多个物体，并且它们与雷达之间的距离是不同的，将会怎样？ • 两个物体能够相距多近而仍然能够被解析为两个物体？ • 什么决定雷达可以看到的最远距离？
01 测距原理介绍一传统雷达脉冲波测距 从雷达回波提取的目标距离信息 Total T-2g Radar Transmitted RF Pulse Target 普通脉冲雷达，通过测量发射信号传 播到目标并返回来的时间来测定目标 的距离 R (a) Backscattered RF Pulse Radar Target (b) R=C·T/2(其中c为光速，T为延迟时间) 基于窄脉冲的测距方法，脉冲越窄，测距精度越高。但是在峰值功率受限的 情况下，发射窄脉冲辐射的能量有限 厚随取真丽学笃行 XIDIAN UNIVERSITY
5 01 测距原理介绍—传统雷达脉冲波测距 从雷达回波提取的目标距离信息 普通脉冲雷达，通过测量发射信号传 播到目标并返回来的时间来测定目标 的距离 （其中c为光速, τ为延迟时间） 基于窄脉冲的测距方法，脉冲越窄，测距精度越高。但是在峰值功率受限的 情况下，发射窄脉冲辐射的能量有限 𝑅 = 𝑐 ⋅ 𝜏Τ2
