第十一讲TD-SCDMA 移动通信系统
第十 讲一 TD-SCDMA 移动通信系统

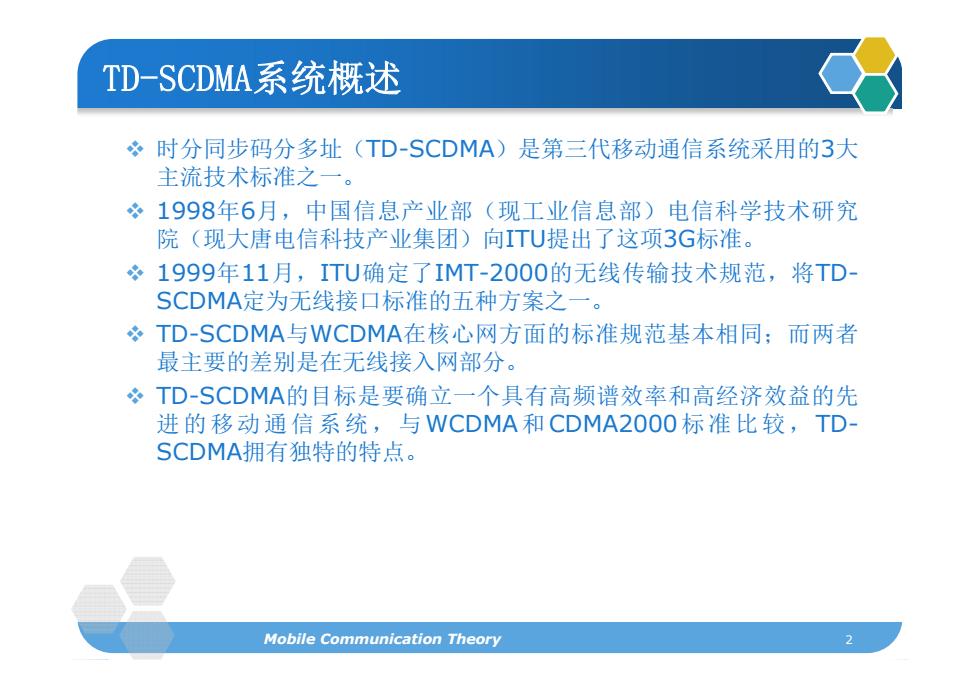

TD-SCDMA系统概述 时分同步码分多址(TD-SCDMA)是第三代移动通信系统采用的3大 主流技术标准之一。 %1998年6月，中国信息产业部（现工业信息部）电信科学技术研究 院（现大唐电信科技产业集团）向ITU提出了这项3G标准。 1999年11月，ITU确定了IMT-2000的无线传输技术规范，将TD- SCDMA定为无线接口标准的五种方案之一。 冬TD-SCDMA与NCDMA在核心网方面的标准规范基本相同；而两者 最主要的差别是在无线接入网部分。 。TD-SCDMA的目标是要确立一个具有高频谱效率和高经济效益的先 进的移动通信系统，与NCDMA和CDMA2O00标准比较，TD- SCDMA拥有独特的特点。 Mobile Communication Theory 2
TD-SCDMA系统概述 时分同步码分多址（TD-SCDMA）是第三代移动通信系统采用的 3 大 主流技术标准之一。 1998 年 6月，中国信息产业部（现工业信息部）电信科学技术研究 院（现大唐电信科技产业集团）向ITU提出了这项3G标准。 1999 年11 月，ITU确定了IMT -2000的无线传输技术规范 的无线传输技术规范，将TD - SCDMA定为无线接口标准的五种方案之一。 TD-SCDMA 与WCDMA在核心网方面的标准规范基本相同；而两者 最主要的差别是在无线接入网部分。 TD-SCDMA的目标是要确立一个具有高频谱效率和高经济效益的先 进的移动通信系统 进的移动通信系统，与WCDMA 和CDMA2000标准比较，TD - SCDMA拥有独特的特点。 Mobile Communication Theory 2
TD-SCDMA系统概述 冬1.混合多址方式 TD-SCDMA系统采用混合多址接入方式。TD-SCDMA无线传输方案 是FDMA、TDMA和CDMA三种基本多址技术的结合应用，如图所示 0 鉴于智能天线与联合检测技术相结合应用在TD-SCDMA系统，相当 于引入了空分多址(SDMA)技术。所以也可以认为TD-SCDMA系 统综合运用了TDMA/CDMA/FDMA/SDMA多址接入技术。 码道◆ 时间 码道◆ 时间 频率 频率 (a)TD-SCDMA多址方式 (b)WCDMA/cdma2000多址方式 Mobile Communication Theory
TD-SCDMA系统概述 1.混合多址方式 TD -SCDMA系统采用混合多址接入方式 系统采用混合多址接入方式。TD -SCDMA无线传输方案 是FDMA 、TDMA 和CDMA三种基本多址技术的结合应用，如图所示 。 鉴 智能 线 联合检 技术 结合应 在 鉴 于智能 天 线 与联合检 测技术 相结合应 用 在 TD-SCDMA系统，相当 于引入了空分多址（SDMA）技术。所以也可以认为TD-SCDMA 系 统综合运用了 TDMA/ CDMA/FDMA/SDMA多址接入技术。 （a）TD-SCDMA 多址方式 （b）WCDMA/cdma2000 多址方式 Mobile Communication Theory 3
TD-SCDMA系统概述 2.TD-SCDMA的物理信道 TD-SCDMA的基本物理信道特性由频率、码字和时隙决定。其帧结 构将10ms的无线帧分成两个5ms子帧，每个子帧中有7个常规时隙 和3个特殊时隙。信道的信息速率与符号速率有关，符号速率由 1.28Mcps的码片速率和扩频因子(SF)所决定。 超顿(720ms) 无线帧(10ms) 无线顿#+0 无线顿#+1 无线帧#+7引 子顿5ms(6400chip) 子帧#20 子顿2i+1 1时(0.675ms) 转换点 TSO TSI TS2 TS3 TS4 TS5 TS6 DwPTS 75us(96chip) UpPTS 125us (160chip) 可变转换点 GP 75us (94chip) Mobile Communication Theory
TD-SCDMA系统概述 2. TD-SCDMA的物理信道 TD -SCDMA的基本物理信道特性由频率 的基本物理信道特性由频率 、码字和时隙决定 码字和时隙决定。其帧结 构将10ms的无线帧分成两个5ms子帧，每个子帧中有 7个常规时隙 和 3个特殊时隙。信道的信息速率与符号速率有关，符号速率由 1.28 Mcps的码片速率和扩频因子 的码片速率和扩频因子(SF)所决定。 Mobile Communication Theory 4
TD-SCDMA系统概述 %3.TDD双工方式 TD-SCDMA采用TDD双工方式。在TDD模式下，通过周期性地转换 传输方向，允许在同一个载波上交替地进行上下行链路传输。 TDD方案的优势在于可以改变上下行链路间转换点的位置。当进行 对称业务时，选择对称的转换点位置：当进行非对称业务时，可在一 个适当的范围内选择转换点位置。这样，对于对称和非对称两种业务 ，TDD模式都可提供最佳的频谱利用率和最佳的业务容量，特别适合 移动Internet.业务。 子顿5ms(6400chip) 675μs 转换点 1.28 4 Mchip/s TSI TS2 TS3 TS4 TS5 TS6 DwPTS GP UpPTS 可变转换点 (96chip)(94chip)(160chip) 75μ5 75μs 125us Mobile Communication Theory 5
TD-SCDMA系统概述 3.TDD双工方式 TD -SCDMA采用TDD双工方式。在TDD模式下，通过周期性地转换 通过周期性地转换 传输方向，允许在同一个载波上交替地进行上下行链路传输。 TDD方案的优势在于可以改变上下行链路间转换点的位置。当进行 对称业务时，选择对称的转换点位置；当进行非对称业务时，可在一 个适当的范围内选择转换点位置。这样，对于对称和非对称两种业务 ，TDD模式都可提供最佳的频谱利用率和最佳的业务容量，特别适合 移动Internet业务。 Mobile Communication Theory 5
