Xidian University 本讲提纲 口课程信息 口通信网络的构成 口协议体系与分层 口通信网络的基本问题
本讲提纲 p 课程信息 p 通信网络的构成 p 协议体系与分层 p 通信网络的基本问题
Xidian University 通信协议（1) 给定传输链路，可否进行有效的通信？ 步骤一：线路要接通（拨号、专线/热线） 步骤二： 双方有交换信息的设备，并且愿意通信 通信协议 步骤三：互相要确认对方的身份 步骤四：双方要有互懂的语言 步骤五：双方要有交流的规则 步骤六：双方要有合适的结束通信的方式
通信协议（1） 给定传输链路，可否进行有效的通信？ 步骤一：线路要接通（拨号、专线/热线） 步骤二：双方有交换信息的设备，并且愿意通信 步骤三：互相要确认对方的身份 步骤四：双方要有互懂的语言 步骤五：双方要有交流的规则 步骤六：双方要有合适的结束通信的方式 通 信 协 议

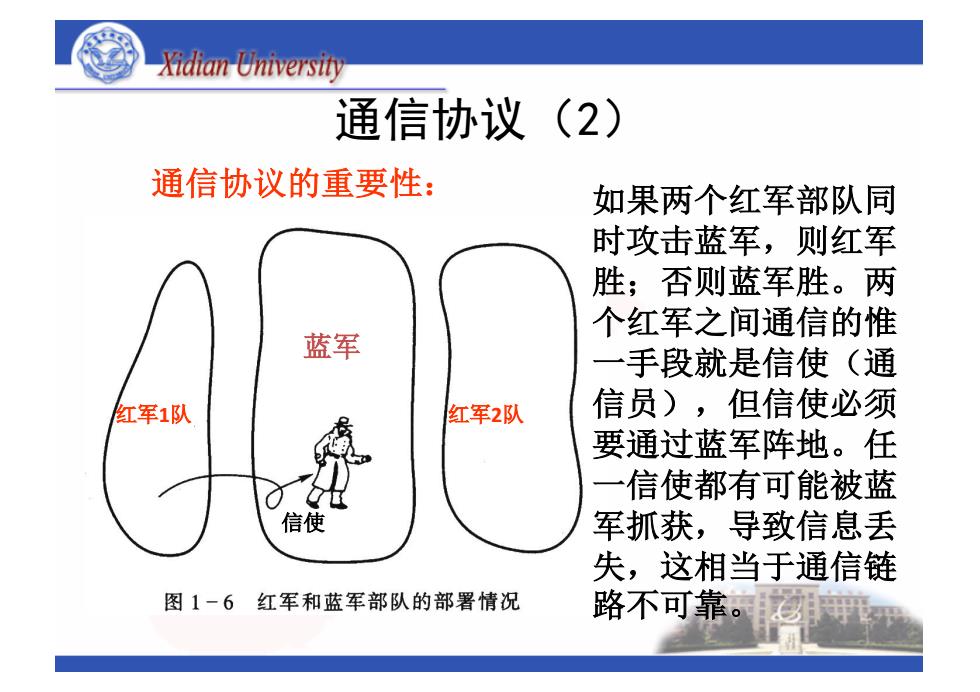

Xidian University 通信协议 (2) 通信协议的重要性： 如果两个红军部队同 时攻击蓝军，则红军 胜；否则蓝军胜。两 个红军之间通信的惟 蓝军 一 手段就是信使（通 红军1队 红军2队 信员)，但信使必须 要通过蓝军阵地。任 一信使都有可能被蓝 信使 军抓获，导致信息丢 失，这相当于通信链 图1-6红军和蓝军部队的部署情况 路不可靠
通信协议（2） 通信协议的重要性： 蓝军 红军1队 红军2队 信使 如果两个红军部队同 时攻击蓝军，则红军 胜；否则蓝军胜。两 个红军之间通信的惟 一手段就是信使（通 信员），但信使必须 要通过蓝军阵地。任 一信使都有可能被蓝 军抓获，导致信息丢 失，这相当于通信链 路不可靠
Xidian University 通信协议(3) 红军为了取胜，他 们想要两个部队同 “我们同意。如 时进攻。但每一部 果你们收到此 信息，请回 队必须得到对方也 蓝军 复。” 想进攻的确认后， 才会进行，否则任 红军1队 红军2队 一方都不愿意进攻。 下面我们来看能否 “让我们在星期 六晚上8：00同 信使 设计一种协议确保 时进攻，如果 双方同时进入进攻 同意，请回复” 红军和蓝军部队的部署情况 状态？
通信协议（3） 蓝军 红军1队 红军2队 信使 红军为了取胜，他 们想要两个部队同 时进攻。但每一部 队必须得到对方也 想进攻的确认后， 才会进行，否则任 一方都不愿意进攻。 下面我们来看能否 设计一种协议确保 双方同时进入进攻 状态？ “让我们在星期 六晚上8：00同 时进攻，如果 同意，请回复” “我们同意。如 果你们收到此 信息，请回 复
Xidian University 明日正午进攻，如何？ 同意 收到“同 这样的协议无法实现！ 收到：收到“同意
明日正午进攻，如何？ 同意 收到“同意” 收到：收到“同意” … … 这样的协议无法实现！
